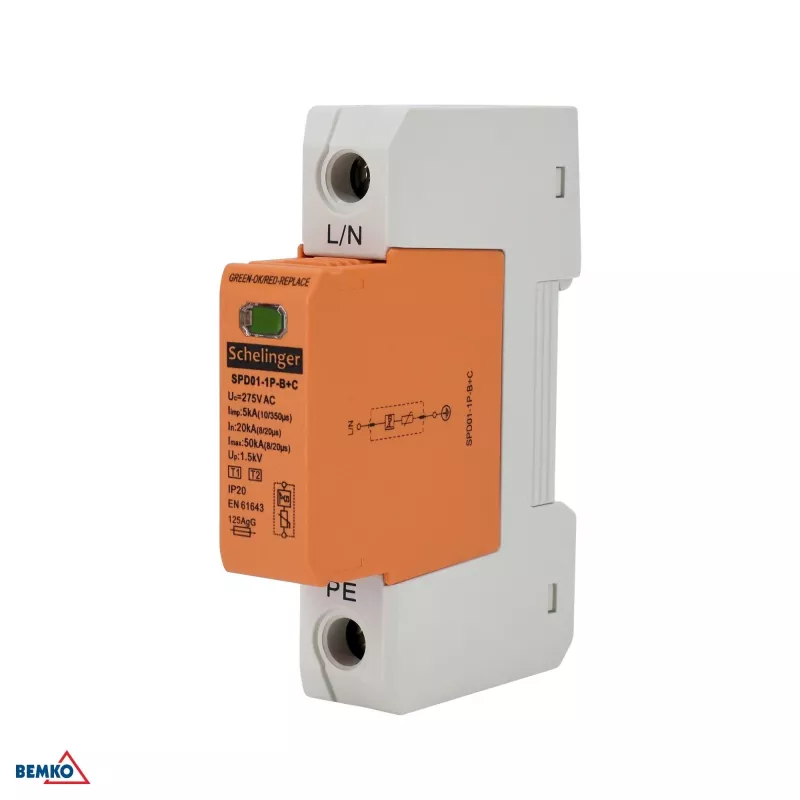

SCHELINGER A51-SPD01-1P-B+C 1+2 tipo apsaugos nuo viršįtampių įtaisas 1 polius 5kA (10/350) B+C klasė

1+2 tipo apsaugos nuo viršįtampių įtaisas, skirtas pirminiam ir antriniam apsaugai žemos įtampos elektros skirstymo sistemose. Jo 5 kA impulsinės srovės valdymas (10/350 µs bangos forma) saugiai nukreipia tiesioginės žaibo dalines sroves, o 1 poliaus modulinė konstrukcija tinka standartiniams 35 mm DIN bėgiams, kad būtų galima greitai įrengti.

Privalumai

Sujungia I ir II klasės apsaugą viename 18 mm pločio modulyje, sumažindamas skydo plotą ir laidų sudėtingumą. Vizuali būsenos vėliavėlė iš karto rodo apsaugos parengtį, o <25 ns reakcijos laikas užtikrina, kad jautri įranga žemyn srovės grandinėje būtų apsaugota nuo greitų pereinamųjų viršįtampių. Su 50 kA trumpojo jungimo atsparumo įvertinimu ir iki 125A gG atsarginio saugiklio suderinamumu, jis patikimai integruojamas į sudėtingas elektros instaliacijas.

Tinka

• Pagrindiniams skirstomiesiems skydams ir subskirstymo skydams gyvenamuosiuose, komerciniuose ir pramoniniuose pastatuose
• Elektros instaliacijų apsaugai ties žaibo apsaugos zonų LPZ 0–1 ir LPZ 1–2 riba
• Programoms, kurioms reikia atitikties IEC/EN 61643-11 standartui apsaugos nuo viršįtampių įtaisams
• Sistemoms su 230V AC vardine įtampa ir 275V AC maksimalia nuolatine darbine įtampa

Pagrindinės specifikacijos

• SPD tipas: 1 tipas + 2 tipas (T1+T2), I klasė + II klasė (B+C)
• Polių skaičius: 1 (1P)
• Impulsinė srovė (Iimp): 5 kA (10/350 µs)
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs)
• Apsaugos įtampos lygis (Up): ≤ 1.5 kV
• Reakcijos laikas: < 25 ns
• Trumpojo jungimo atsparumas (Icc): 50 kA
• Montavimas: DIN bėgis 35 mm, modulio plotis 1 modulis (18 mm)
• Būsenos indikacija: vizuali vėliavėlė (žalia/raudona)
• Darbinės temperatūros diapazonas: -40°C iki +80°C
• Apsaugos laipsnis: IP20
• Standartų atitiktis: IEC/EN 61643-11
• Maks. atsarginis saugiklis: 125A gG

Rekomendacijos

Kad apsauga būtų optimali, įrenkite šį SPD prie įvado arba pagrindinio skirstomojo skydo, laikydami laidų ilgius kuo trumpesnius. Derinkite su tinkamu aukštupio apsaugos nuo viršsrovių įtaisu (maks. 125A gG) ir reguliariai tikrinkite vizualią vėliavėlę, kad patvirtintumėte veikimo būseną.
