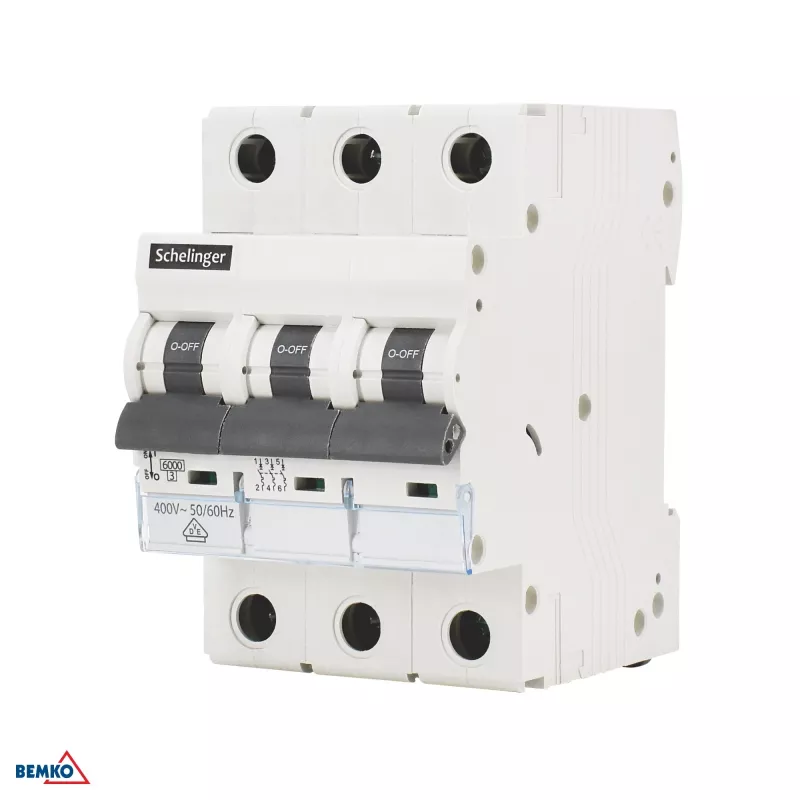

Schelinger A02-G8-3P-B25 6kA 3-polių 25A B tipo miniatiūrinis grandinės pertraukiklis

Šis 3-polių miniatiūrinis grandinės pertraukiklis (MCB) užtikrina patikimą apsaugą nuo perkrovų ir trumpojo jungimo pramoninėse ir komercinėse elektros instaliacijose. Esant 25 A vardinei srovei ir 6 kA pertraukimo galiai, jis užtikrina saugų trifazių grandinių veikimą sudėtingomis sąlygomis.

Privalumai

B tipo išjungimo charakteristika užtikrina tikslią kabelių ir bendrosios apkrovos apsaugą, o kompaktiškas dizainas leidžia lengvai montuoti ant DIN bėgelio. Didelė mechaninė ir elektrinė patvarumas garantuoja ilgalaikį patikimumą, o VDE sertifikatas patvirtina atitiktį griežtiems Europos saugos standartams.

Tinka

• Trifaziams skirstomiesiems skydams gyvenamuosiuose ir komerciniuose pastatuose
• Apsaugai apšvietimo ir kištukinių lizdų grandinių su vidutinėmis įsijungimo srovėmis
• Pramoniniams valdymo skydams ir mašinoms, kurioms reikalinga patikima grandinių apsauga
• Instaliacijoms, kuriose naudojamas DIN bėgelio montavimas ir standartinis 35 mm profilis

Pagrindinės specifikacijos

• Polių skaičius: 3
• Vardinė srovė: 25 A
• Išjungimo charakteristika: B
• Trumpojo jungimo pertraukimo galia (Icn): 6 kA
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Standartas: IEC/EN 60898-1 (VDE sertifikuota)
• Montavimas: DIN bėgelis (EN 60715)
• Gnybtų talpa: 1-25 mm²
• Elektrinė patvarumas: 10 000 ciklų
• Mechaninė patvarumas: 20 000 ciklų
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (korpusas)
• Darbinė temperatūra: -25°C iki +55°C
• Energijos ribojimo klasė: 3
• Vardinė impulsinė įtampa: 4 kV
• Vardinė izoliacijos įtampa: 500 V
• Prijungimo tipas: varžtiniai gnybtai

Rekomendacijos

Kad veiktų optimaliai, montuokite šį MCB tinkamame skirstomajame korpuse ir užtikrinkite tinkamą varžtinių gnybtų priveržimo momentą. Jis idealiai tinka apsaugoti grandines su varžinėmis arba šiek tiek indukcinėmis apkrovomis, pvz., apšvietimo ir bendrosios paskirties kištukinius lizdus.
