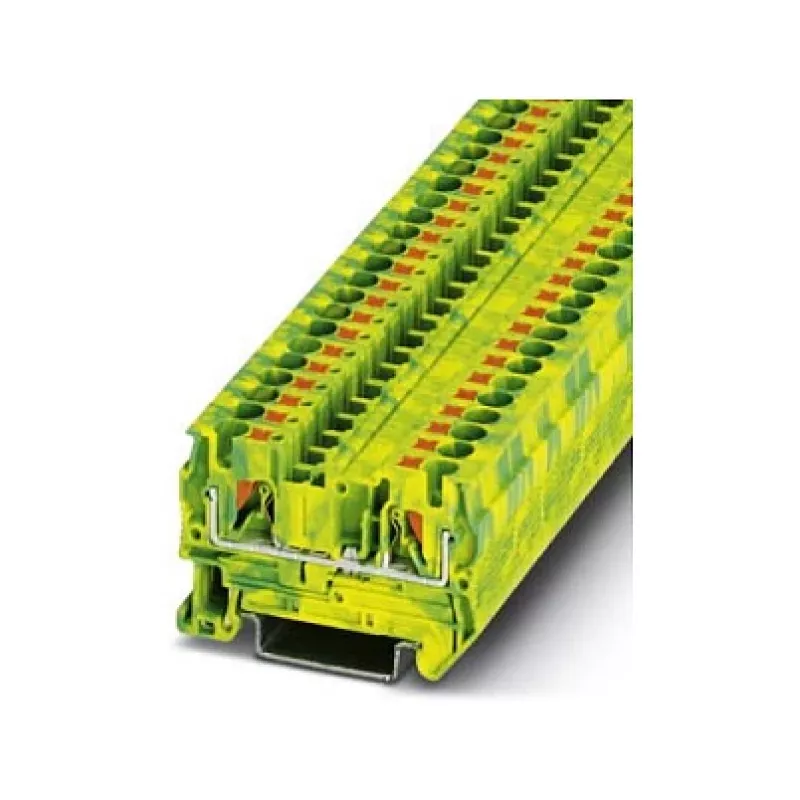

Phoenix Contact PT 4-PE apsauginio laidininko gnybtų blokas, Push-in, 4 mm², žaliai geltonas

Apsauginio laidininko gnybtų blokas su push-in jungimo technologija, skirtas patikimam įžeminimui pramoninėse valdymo spintose ir skirstymo sistemose. PT 4-PE užtikrina saugų, be įrankių sujungimą kietiems ir suvytiems laidininkams iki 4 mm², užtikrindamas mažą kontaktinę varžą ir didelį mechaninį atsparumą. Žaliai geltonas korpusas aiškiai identifikuoja PE funkciją, o kompaktiškas dizainas taupo vietą DIN bėgyje.

Privalumai

Push-in gnybtai sumažina laidų sujungimo laiką iki 50%, palyginti su varžtinėmis jungtimis. Gnybtas priima laidininkus nuo 0,2 iki 6 mm² (kietus) ir nuo 0,2 iki 4 mm² (suvytus), su nuėmimo ilgiu 8–10 mm. Poliamido korpusas atitinka UL 94 V0 degumo standartus ir patikimai veikia nuo -60 °C iki 105 °C. Trumpojo jungimo srovės nominalas 400 A (1 s) ir viršįtampio nominalas 8 kV užtikrina saugumą sudėtingose srityse.

Tinka

• Įžeminimui ir apsauginiam įžeminimui pramoninėse valdymo spintose
• Pastatų automatizavimo ir energijos skirstymo sistemoms
• Mašinoms ir įrangai, kuriai reikalingas patikimas PE gnybtas
• Programoms, kuriose dažnai keičiami laidai ar atliekama priežiūra

Pagrindinės specifikacijos

• Jungimo technologija: Push-in
• Vardinis skerspjūvis: 4 mm²
• Jungčių skaičius: 2
• Pozicijų skaičius: 1
• Tvirtinimo tipas: DIN bėgis NS 35/7,5 arba NS 35/15
• Laido skerspjūvio diapazonas: 0,2–6 mm² kietas (AWG 24–10), 0,2–4 mm² suvytas (AWG 24–10)
• Nuėmimo ilgis: 8–10 mm
• Izoliacinė medžiaga: Poliamidas (PA), UL 94 V0
• Darbinė temperatūra: -60 °C iki 105 °C
• Trumpojo jungimo srovė: 400 A (1 s, su 4 mm² laidininku)
• Vardinė viršįtampio įtampa: 8 kV
• Sertifikatai: UL, cUL, VDE, EAC, KEMA-KEUR

Rekomendacijos

Siekiant optimalaus veikimo, naudokite Phoenix Contact galinius laikiklius ir žymėjimo aksesuarus. Užtikrinkite tinkamą priveržimo momentą tvirtinant prie DIN bėgio ir patikrinkite laidininko įkišimo gylį naudodami integruotą bandymo tašką. Derinkite su kitais PT serijos gnybtų blokais, kad būtų vienoda ir erdvę taupanti instaliacija.
