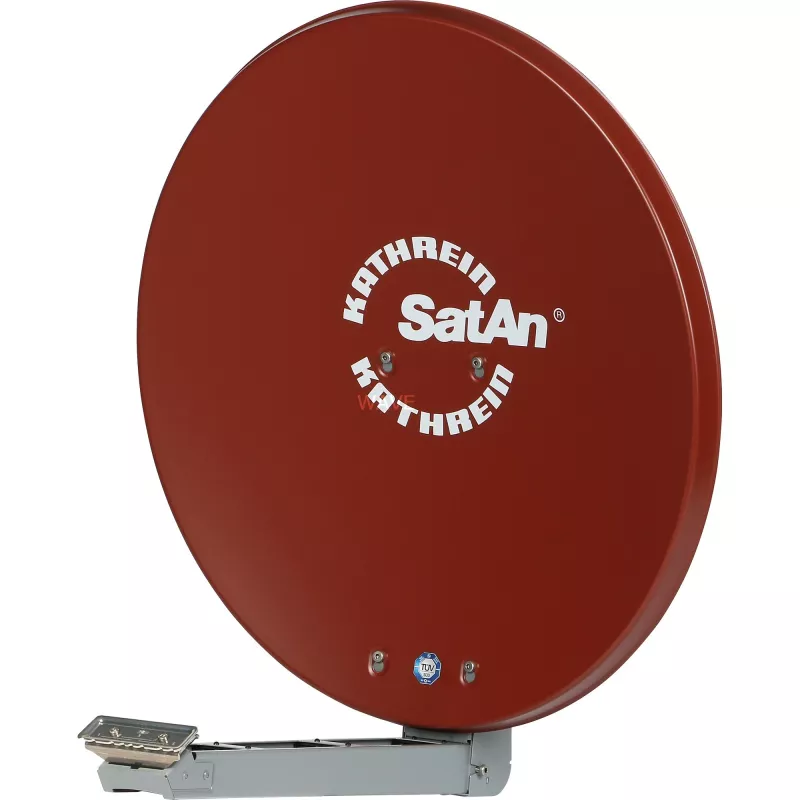

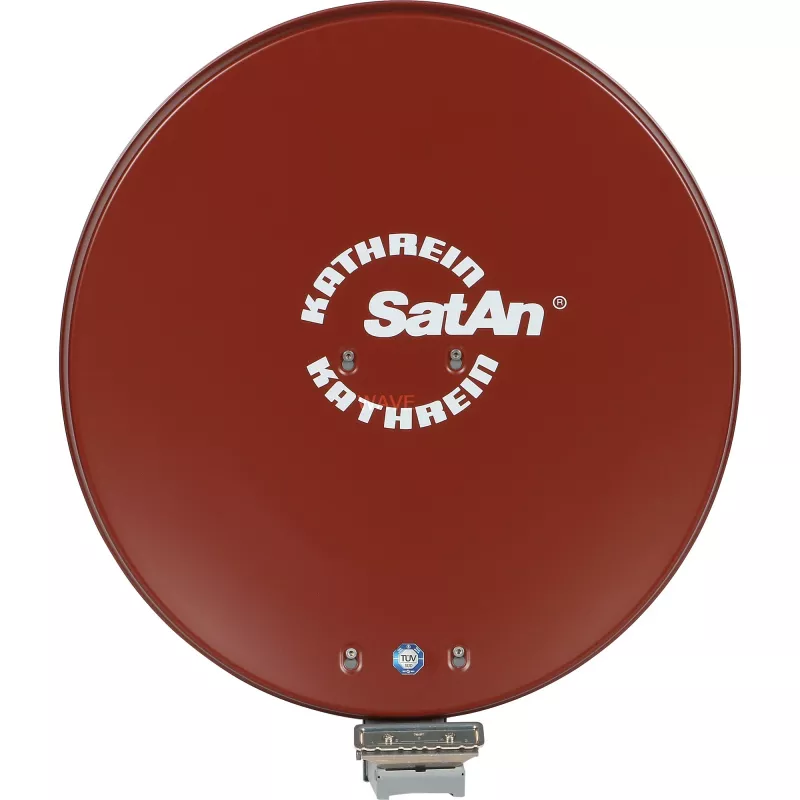

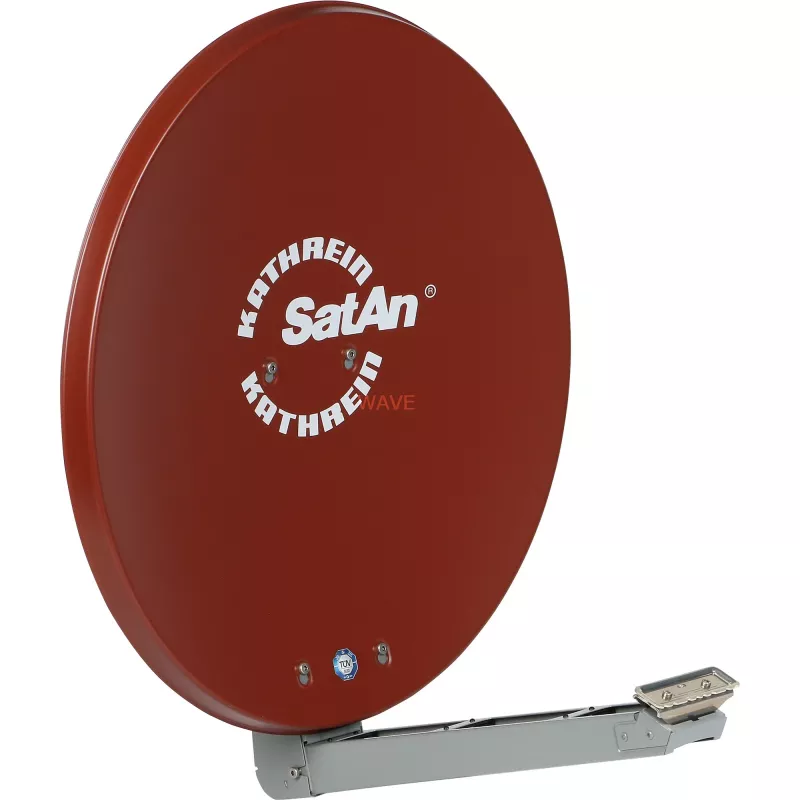

Palydovinė antena Kathrein CAS 80ro raudona

Palydovinė antena Kathrein CAS 80ro yra kompaktiška 80 cm reflektoriaus antena, skirta patikimam priėmimui 10,70–12,75 GHz dažnių diapazone. Antenos efektyvusis skersmuo yra 75 cm, ji turi milteliniu būdu dažytą aliuminio reflektorių ir patikimą atraminę konstrukciją, yra tiekiama iš anksto surinkta, kad būtų galima greitai sumontuoti. Galima raudonai rudos (raudona) spalvos, kaip parodyta, ir yra patvirtinta TÜV konstrukcija.

Privalumai

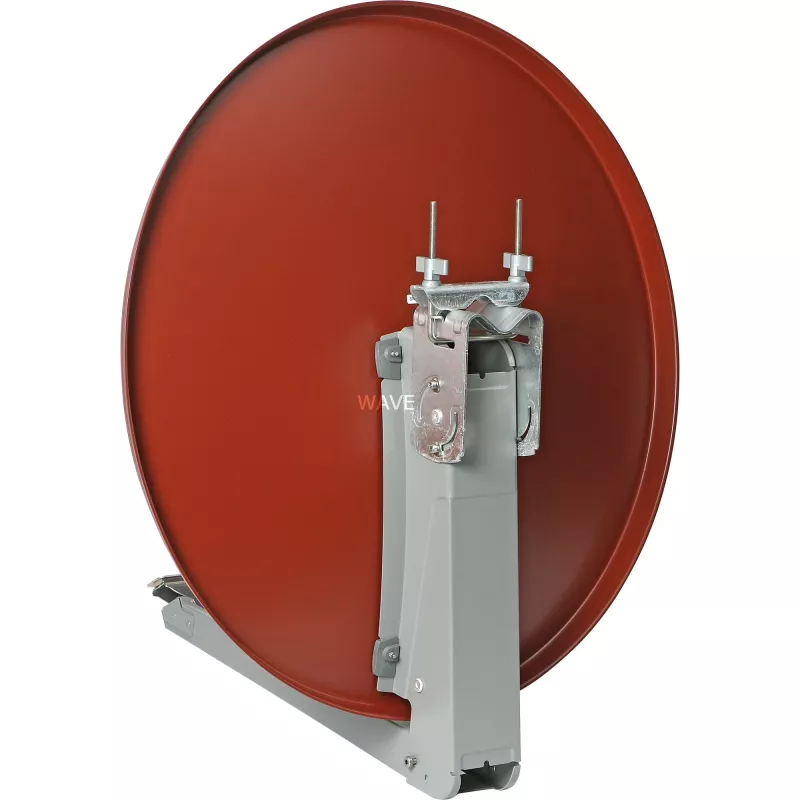

Antena sujungia milteliniu būdu dažytą aliuminio reflektorių su cinkuota, plastiku padengta maitinimo ir stiebo atrama bei korozijai atspariomis jungtimis, užtikrinančiomis ilgalaikį patvarumą. Srieginis spaustukas iš karštojo cinkavimo plieno ir laikiklis iki aštuonių bendraašių kabelių supaprastina kabelių tiesimą ir montavimą. Reflektoriuje naudojama ofsetinio maitinimo konstrukcija, užtikrinanti optimalų elektrinį našumą esant kompaktiškam mechaniniam dydžiui, o įrenginys pristatomas beveik visiškai surinktas, kad sutrumpėtų montavimo laikas.

Tinka

• Namų palydoviniam priėmimui (viengubo būsto įrenginiai)
• Kelių maitinimo sistemų sąrankoms priimti du palydovus, nutolusius 3°–6° atstumu (su pasirenkama kelių maitinimo plokšte, kai reikia)
• Montavimui ant stiebų ar stulpų naudojant standartizuotas šešiakampes jungiamąsias detales

Pagrindinės specifikacijos

• Dažnių diapazonas: 10,70–12,75 GHz
• Efektyvusis reflektoriaus skersmuo: 75 cm
• Bendras plotis: 750 mm; maks. aukštis: 884 mm
• Svoris (pakuotėje): 8 kg; nurodytas gaminio svoris: 6,7 kg
• Medžiagos: milteliniu būdu dažytas aliuminio reflektorius; cinkuota lakštinio plieno maitinimo atrama su plastikine danga; nerūdijančio plieno ir cinko liejinio jungtys
• Kabelių talpa: laikiklis iki 8 bendraašių kabelių
• Spalva: raudonai ruda (raudona)
• Patvirtinimai: patvirtinta TÜV konstrukcija

Kaip naudoti

Sumontuokite iš anksto surinktą anteną ant tinkamo stiebo ar stulpo, naudodami srieginį spaustuką ir standartizuotas šešiakampes jungiamąsias detales. Pritvirtinkite maitinimo sistemą (-as) prie atraminės svirties, naudodami pateiktus cinko liejinio sparnuotas veržles ir rakto skylutės tvirtinimo sistemą ant reflektoriaus. Nutieskite bendraašius kabelius į kabelių laikiklį ir prijunkite juos prie LNB. Sulygiuokite anteną į norimą (-us) palydovą (-us), naudodami aukščio skalę, pateiktą abiejose atraminės svirties pusėse, ir tiksliai sureguliuokite azimutą bei aukštį, kad signalo kokybė būtų geriausia.

Rekomendacijos

Norėdami priimti signalus iš dviejų palydovų, nutolusių 3°–4° (pavyzdžiui, ASTRA 19,2° ir 23,5°) arba maždaug 6° (pvz., ASTRA ir HOTBIRD), montuokite dvi universalias maitinimo sistemas tiesiai ant strėlės; kitiems palydovų deriniams naudokite ZAS 90 kelių maitinimo adapterio plokštę. Prieš galutinį derinimą įsitikinkite, kad visos jungtys yra priveržtos ir atsparios oro sąlygoms, o stiebas yra patikimai pritvirtintas.
