Palydovinė antena Kathrein CAS 80ws

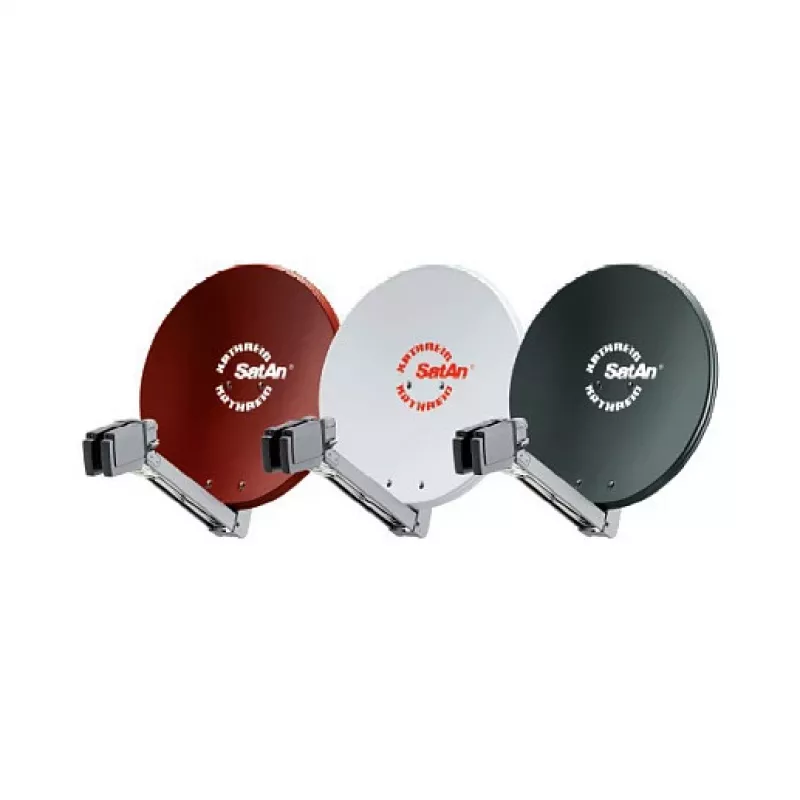

„Kathrein CAS 80ws“ yra kompaktiška palydovinė antena, kurios skersmuo – 75 cm, o dažnių diapazonas – 10,70–12,75 GHz. Atšvaitas pagamintas iš milteliniu būdu dažyto aliuminio, o apšvitinimo sistema ir stiebo atramos – iš cinkuotos skardos su plastikine danga. Visos jungtys yra atsparios korozijai, o antenoje įrengtas kabelių laikiklis, skirtas iki aštuonių bendraašių kabelių. Galimos grafito pilkumo, baltos arba raudonai rudos spalvos, patvirtinta TÜV konstrukcija.

Privalumai

„CAS 80ws“ pristatoma visiškai iš anksto sumontuota, kad būtų galima greitai įrengti, joje yra atšvaito rakto skylutės tvirtinimo sistema, cinkuoto lietinio sparnuotos veržlės su standartizuoto šešiakampio dydžiu ir abiejose pusėse esančios pakilimo skalės. Dėl ofsetinio apšvitinimo konstrukcijos pasiekiamos geros elektrinės charakteristikos esant kompaktiškiems mechaniniams matmenims, o karštojo cinkavimo plieno srieginiai spaustukai ir nerūdijančio plieno jungtys užtikrina ilgalaikį atsparumą korozijai. Užlenkimo funkcija sumažina atraminės svirties matmenis ir palengvina tvarkymą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Sumontuokite iš anksto surinktą „CAS 80ws“ ant tinkamo stiebo arba sieninio laikiklio naudodami srieginį spaustuką. Naudokite atšvaito rakto skylutės tvirtinimo sistemą ir cinkuoto lietinio sparnuotąsias veržles, kad pritvirtintumėte lėkštę; sureguliuokite azimutą ir pakilimą naudodami standartizuotus šešiakampius įtaisus ir abiejose pusėse esančias pakilimo skales. Prijunkite iki aštuonių bendraašių kabelių integruotame kabelių laikiklyje ir nutieskite juos palei stiebą naudodami plastiku padengtas atramas. Jei reikia priimti signalą iš dviejų palydovų, nutolusių 3°–4° arba 6° atstumu, ant strėlės sumontuokite dvi universalias apšvitinimo sistemas; kitiems palydovų deriniams, jei reikia, naudokite „ZAS 90“ kelių apšvitintuvų adapterio plokštę.

Rekomendacijos

Anteną montuokite ant stabilaus stiebo arba sienos, nuo kurios atsiveria netrukdomas pietinio dangaus (Europoje) vaizdas, o išlygiavimą patikrinkite palydovų ieškikliu. Jei montuojate netoli jūros kranto, naudokite korozijai atsparią montavimo įrangą ir laikykitės vietinių saugos ir įrengimo taisyklių. Jei priimate palydovus neįprastais atstumais, prieš montuodami antrąjį apšvitintuvą patikrinkite, ar reikia „ZAS 90“ adapterio plokštės.
