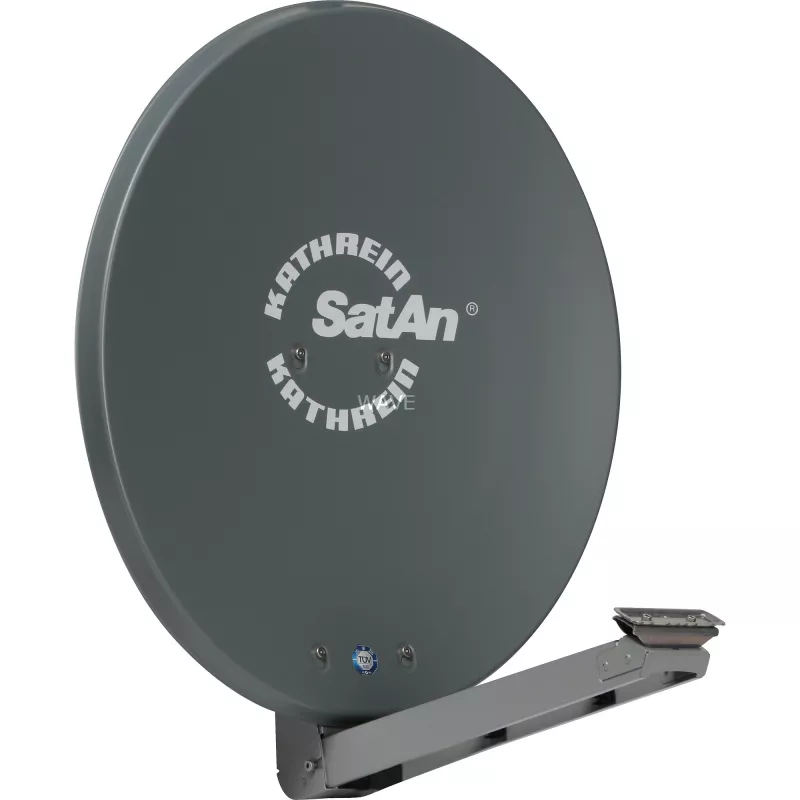

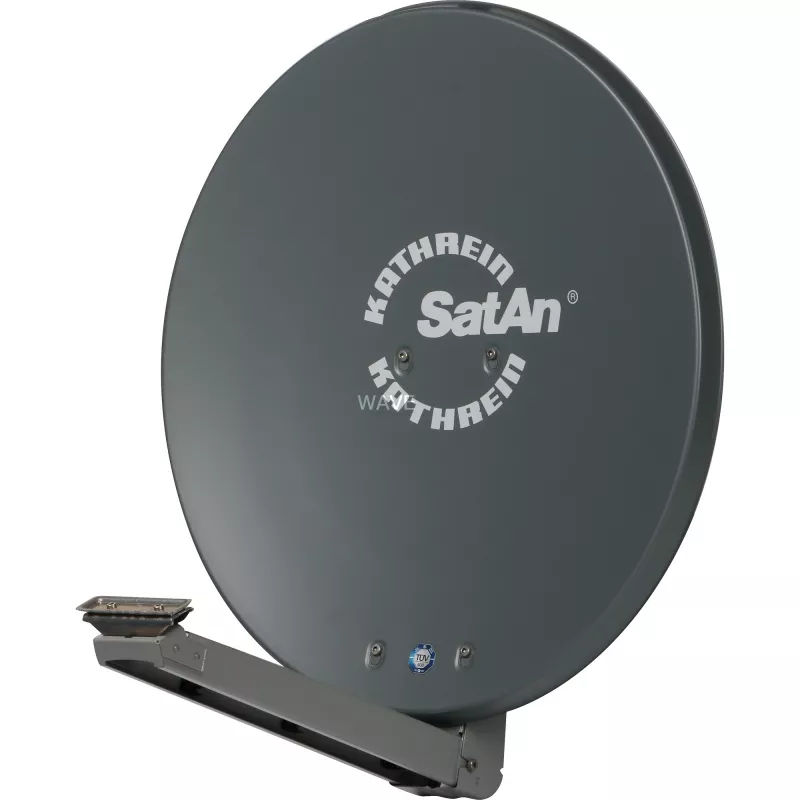

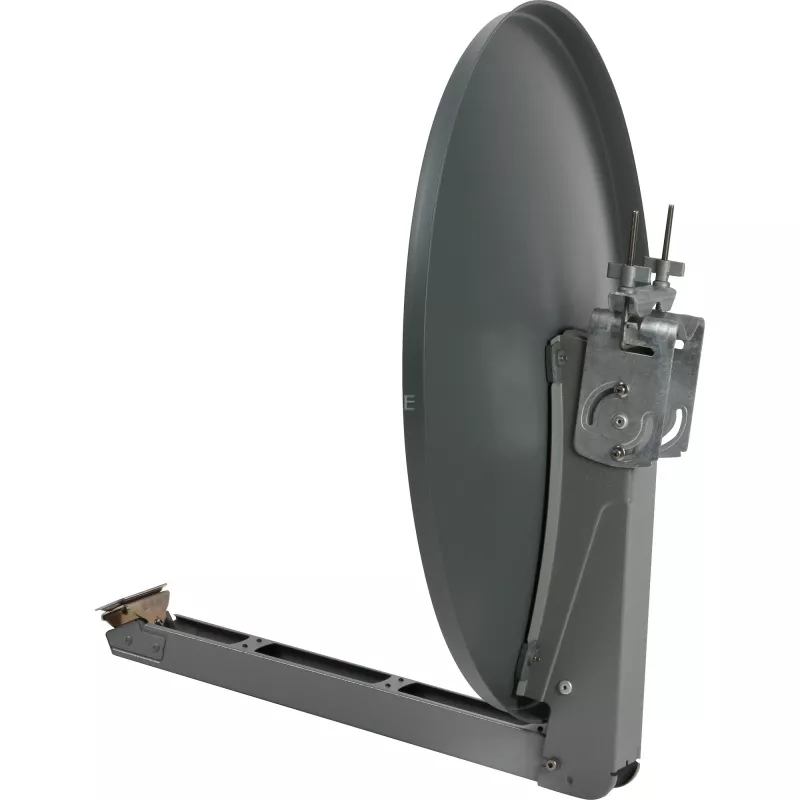

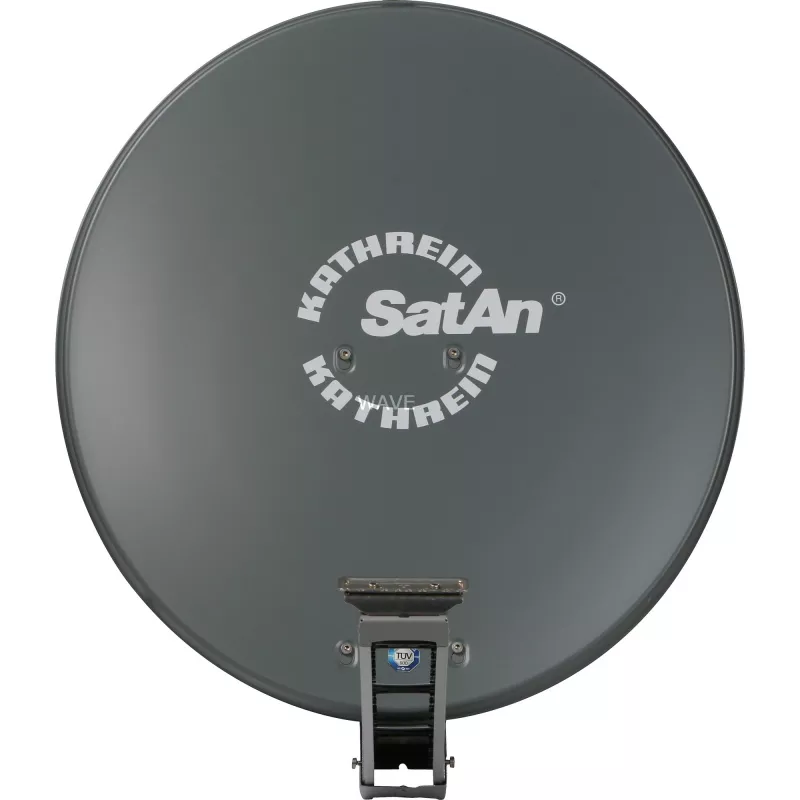

Palydovinė antena Kathrein CAS 80gr

Kathrein CAS 80gr palydovinė antena yra kompaktiškas 75 cm reflektorius, skirtas priėmimui 10,70–12,75 GHz diapazone. Komplektą sudaro aliuminio milteliniu būdu dažytas reflektorius, cinkuota ir plastiku padengta švitinimo sistemos atrama bei stiebo atrama. Visos jungtys pagamintos iš korozijai atsparaus nerūdijančio plieno arba cinko liejinio. Antena yra grafito pilkumo, baltos arba raudonai rudos spalvos ir turi TÜV patvirtintą konstrukciją.

Privalumai

Konstrukcija užtikrina optimalų elektrinį veikimą esant minimaliems mechaniniams matmenims dėl ofsetinio švitinimo išdėstymo. Montavimo pastangas sumažina visiškai iš anksto sumontuotas įrenginys, reflektoriaus rakto skylutės tvirtinimo sistema, cinko liejinio sparnuotos veržlės su standartizuotu šešiabriauniu dydžiu, aukščio skalė abiejose pusėse ir sulankstoma funkcija, sumažinanti atraminės svirties matmenis. Komplekte yra karštojo cinkavimo plieno srieginis spaustukas ir kabelių laikiklis, talpinantis iki aštuonių bendraašių kabelių.

Tinka

• DVB-S/DVB-S2 palydovinių signalų priėmimui 10,70–12,75 GHz diapazone
• Vienos lėkštės priėmimui, kai erdvė ribota arba pageidaujamas kompaktiškas reflektorius
• Įrenginiams, kuriems reikalinga korozijai atspari įranga ir iš anksto sumontuoti komponentai
• Kelių švitintuvų konfigūracijoms: galima sumontuoti du universalius švitintuvus, kad priimtų palydovus, nutolusius 3°–4° (pvz., ASTRA 19,2°/23,5°) arba 6° (pvz., ASTRA/HOTBIRD) be papildomų komponentų

Pagrindinės specifikacijos

• Dažnių diapazonas: 10,70–12,75 GHz
• Reflektoriaus skersmuo: 75 cm
• Svoris (apytiksliai): 6,7 kg
• Spalva: Grafitas (taip pat galima balta arba raudonai ruda)
• Medžiaga: Aliuminio reflektorius (milteliniu būdu dažytas); švitintuvo atrama iš cinkuoto lakštinio plieno su plastikine danga
• Kabelių laikiklio talpa: iki 8 bendraašių kabelių
• Patvirtinimas: TÜV patvirtinta konstrukcija

Kaip naudoti

Pritvirtinkite stiebo atramą prie tinkamo stiebo, naudodami karštojo cinkavimo srieginį spaustuką. Pritvirtinkite iš anksto sumontuotą reflektorių, naudodami rakto skylutės tvirtinimo sistemą, ir užveržkite jungtis pateiktomis cinko liejinio sparnuotomis veržlėmis. Pritvirtinkite švitintuvą prie švitintuvo atramos; kabelių laikiklis talpina iki aštuonių bendraašių kabelių. Naudokite aukščio skales abiejose pusėse, kad nustatytumėte antenos pakilimo kampą, ir atlikite azimuto reguliavimą, kad nukreiptumėte į norimą palydovą. Po išlyginimo priveržkite visas tvirtinimo detales.

Rekomendacijos

Dviejų palydovų priėmimui, kai palydovai nutolę ne 3°–4° ar 6° atstumu, pridėkite ZAS 90 kelių švitintuvų adapterio plokštę. Naudokite korozijai atsparų įžeminimą ir laikykitės vietinių montavimo standartų. Periodiškai tikrinkite jungtis ir tvirtinimo detales dėl korozijos ar atsilaisvinimo.
