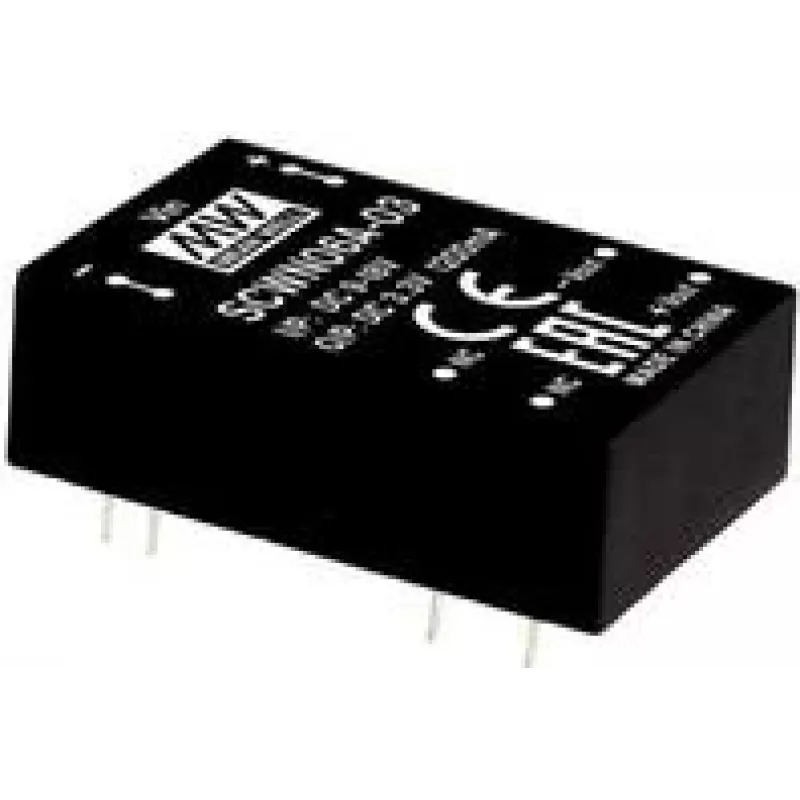

Maitinimo adapteris MEAN WELL SCWN06A-15 6W 15V 0.4A RoHS

MEAN WELL SCWN06A-15 yra kompaktiškas nuolatinės srovės reguliuojamas vieno išėjimo keitiklis su 9–18 VDC įėjimo diapazonu ir pastoviu 15 VDC išėjimu esant 0,4 A (6 W). Supakuotas DIP montavimui į skylutes modulis užtikrina 3000 VDC izoliaciją tarp įėjimo ir išėjimo bei atitinka RoHS aplinkosaugos reikalavimus. Jis skirtas naudoti ten, kur reikalingas mažas, izoliuotas pastovus 15 V maitinimo šaltinis.

Privalumai

SCWN06A-15 siūlo reguliuojamą 15 V išėjimą mažame DIP korpuse, kuris supaprastina montavimą spausdintinių plokščių konstrukcijose. Platus įėjimo diapazonas (9–18 VDC) užtikrina suderinamumą su įvairiais aukštutiniais maitinimo šaltiniais, o 3000 VDC izoliacija padidina saugumą ir sumažina triukšmo perdavimą tarp įėjimo ir išėjimo grandinių. Atitiktis RoHS užtikrina, jog įrenginys atitinka įprastus aplinkosaugos apribojimus.

Tinka (užduotims / panaudojimo atvejams)

• Mažų elektroninių modulių ir valdymo grandinių, kurioms reikalingas izoliuotas 15 V, maitinimas
• Įterptinėms sistemoms ir pramoninėms valdymo plokštėms su montavimu į skylutes
• Pritaikymams, kuriems reikalinga įėjimo ir išėjimo izoliacija saugumui ar triukšmo mažinimui

Pagrindinės specifikacijos

• Įėjimo įtampa: 9–18 VDC
• Išėjimo įtampa: 15 VDC
• Išėjimo srovė: 0,4 A (6 W)
• Izoliacija: 3000 VDC tarp įėjimo ir išėjimo
• Korpusas: DIP montavimui į skylutes
• Atitiktis: RoHS
• Prekės ženklas: MEAN WELL, MPN: SCWN06A-15, EAN: 4021087048088

Kaip naudoti

Sumontuokite SCWN06A-15 į suderinamą spausdintinę plokštę naudodami DIP kaiščius. Prijunkite nuolatinės srovės įėjimą, atitinkantį 9–18 V diapazoną, prie įėjimo kaiščių, laikydamiesi teisingo poliškumo. Naudokite 15 V išėjimo kaiščius žemiau esančioms grandinėms maitinti, užtikrindami, kad apkrova neviršytų 0,4 A. Laikykitės taikomų izoliavimo ir įžeminimo praktikų, kad išlaikytumėte saugumą ir signalo vientisumą.

Rekomendacijos

Eksploatuokite modulį neviršydami nurodytų įėjimo, išėjimo ir temperatūros diapazonų; užtikrinkite pakankamus tarpus ir izoliaciją 3000 VDC izoliacijos lygiui; įsitikinkite, kad prijungta apkrova neviršija 0,4 A, ir, jei reikia, pridėkite išorinį filtravimą ar atsiejimą, siekiant mažesnių išėjimo pulsacijų ar apsaugos nuo pereinamųjų procesų.
