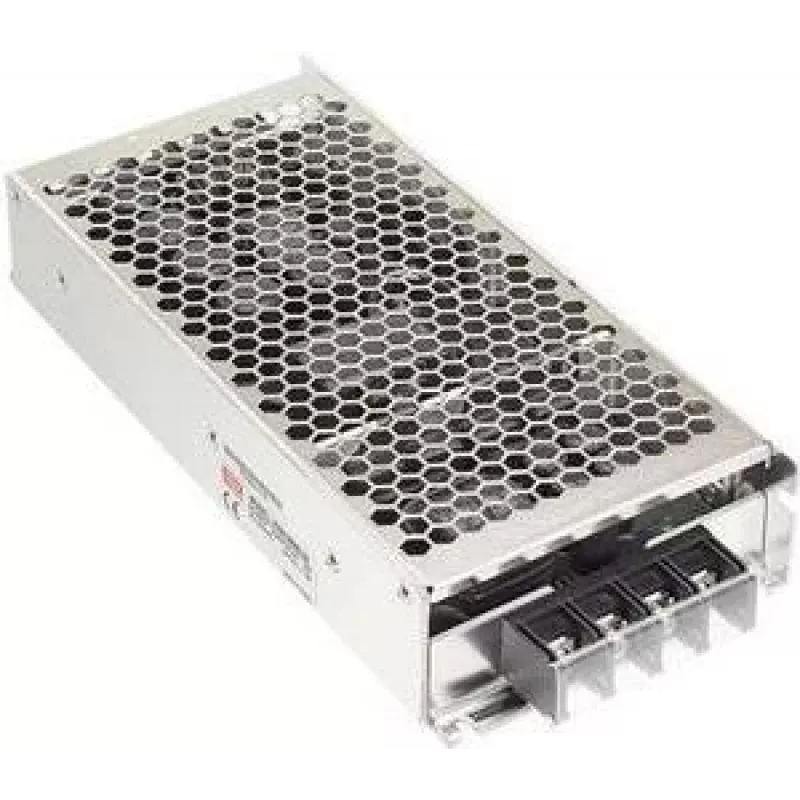

Maitinimo adapteris / keitiklis Mean Well RSD-300E-12, 300 W, 12 V išėjimas, 25,2–46,8 V įėjimas

„Mean Well RSD-300E-12“ yra 300 W DC-DC uždaras keitiklis, tiekiantis reguliuojamą 12 V DC išėjimą iš plataus nuolatinės srovės įėjimo diapazono. Sukurtas pramoninei ir telekomunikacijų aplinkai, jis priima įėjimo įtampą nuo 25,2 iki 46,8 V (tipinis veikimo diapazonas nurodomas kaip 21,6–50,4 VDC), tiekia iki 22,5 A esant 12 V ir atitinka geležinkelių įrangos reikalavimus, įskaitant EN50155. Įrenginys pasižymi sustiprinta izoliacija tarp įėjimo ir išėjimo iki 4000 VDC bei kompaktiškais matmenimis (97 × 216 × 40 mm), tinkamais montuoti įrangos stovuose ir valdymo spintose, kur reikalingas stabilus 12 V maitinimas.

Privalumai

RSD-300E-12 užtikrina stabilų reguliuojamą 12 V išėjimą su aukštu 300 W klasės DC-DC keitiklio efektyvumu, plataus įėjimo įtampos priėmimu lanksčiai sistemų integracijai ir sertifikuota atitiktimi geležinkelių standartui EN50155, kad veiktų patikimai riedmenyse ir kituose reikliuose įrenginiuose. Sustiprinta 4000 VDC įėjimo ir išėjimo izoliacija padidina saugą ir apsaugo žemesnės grandies elektroniką. Kompaktiškas, uždaras korpusas palengvina tiesų montavimą ankštose erdvėse ir stovų sistemose.

Tinka

• Pramoninėms valdymo sistemoms, kurioms reikia 12 V DC maitinimo
• Telekomunikacijų ir tinklo įrangai, veikiančiai nuo aukštesnės įtampos nuolatinės srovės magistralių
• Riedmenims ir geležinkelių elektronikai, atitinkančiai EN50155
• Įterptinėms sistemoms ir spintoms, kur erdvė ribota
• Atsarginio maitinimo sistemoms ir nuolatinės srovės paskirstymo stovams

Pagrindinės specifikacijos

• Išėjimo įtampa: reguliuojama 12 V DC
• Išėjimo srovė: iki 22,5 A (300 W klasė)
• Įėjimo įtampos diapazonas: platus DC įėjimas, nominaliai 25,2–46,8 V (veikimo 21,6–50,4 VDC)
• Izoliacija: sustiprinta įėjimo-išėjimo izoliacija iki 4000 VDC
• Standartai: atitinka geležinkelių EN50155 reikalavimus
• Korpusas: uždaras keitiklis, tinkamas montuoti stovuose arba spintose
• Matmenys: 97 × 216 × 40 mm
• Atitinka RoHS

Kaip naudoti

Sumontuokite RSD-300E-12 tinkamame stove arba korpuse, laikydamiesi gamintojo nurodymų dėl ventiliacijos ir saugaus tvirtinimo. Prijunkite DC įėjimą nuo suderinamo šaltinio, atitinkančio nurodytą įėjimo diapazoną, užtikrindami teisingą poliškumą ir tinkamus laidus numatomai srovei. Prijunkite 12 V DC išėjimą prie apkrovos, patikrindami, ar bendra apkrova neviršija vardinės išėjimo srovės. Laikykitės izoliacijos reikalavimų integruojant su kitomis sistemomis ir, naudojant geležinkelių srityje, vadovaukitės su EN50155 susijusia montavimo praktika.

Rekomendacijos

Užtikrinkite pakankamą aušinimą ir tarpus aplink įrenginį, kad išlaikytumėte efektyvumą ir pailgintumėte tarnavimo laiką. Naudokite tinkamo skerspjūvio laidus ir saugiklius tiek įėjimo, tiek išėjimo grandinėse. Naudodami geležinkelių ar transporto srityse, laikykitės taikytinų EN50155 montavimo ir aplinkosaugos rekomendacijų bei reguliariai atlikite techninės priežiūros patikras, kad patvirtintumėte saugias jungtis ir tinkamą veikimą.
