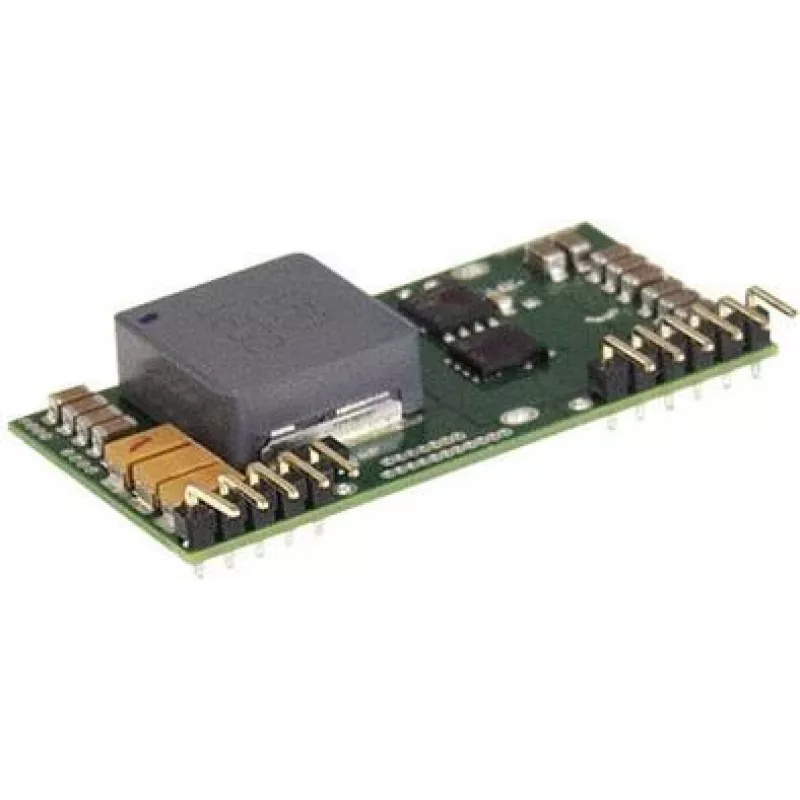

Maitinimo adapteris/keitiklis MEAN WELL NID65-5, 65 W, 5 V, RoHS, 26×50,8×11 mm

MEAN WELL NID65-5 yra kompaktiškas nuolatinės srovės–nuolatinės srovės neizoliuotas atviro rėmo PCB montuojamas keitiklis, užtikrinantis stabilų 5 V išėjimą esant iki 6,5 A srovei iš plataus 10,5–53 V nuolatinės srovės įėjimo diapazono. Supakuotas SIP formos faktoriaus, kurio matmenys 26 × 50,8 × 11 mm, šis 65 W adapteris/keitiklis skirtas ribotos erdvės įrenginiams ir palaiko nuotolinio įjungimo/išjungimo funkciją sistemų valdymui. Atitiktis RoHS užtikrina pavojingų medžiagų apribojimą aplinkai palankioms reikmėms.

Privalumai

Keitiklis pasižymi dideliu galios tankiu mažame SIP pakete, leidžiančiame efektyviai išnaudoti PCB plotą tiekiant iki 65 W išėjimo galią. Platus įėjimo įtampos diapazonas ir reguliuojamas 5 V išėjimas suteikia lankstumo maitinant baterijomis veikiančiose ir transporto priemonių sistemose, taip pat pramoninėse nuolatinės srovės magistralėse. Nuotolinio įjungimo/išjungimo funkcija leidžia integruoti su sistemos maitinimo sekos valdymu. Atviro rėmo konstrukcija tinka montuoti tiesiai ant PCB, kur oro srautas ir aušinimas valdomi sistemos konstrukcija.

Tinka

• Įterptinėms sistemoms ir vienos plokštės kompiuteriams, kuriems reikalingas stabilus 5 V maitinimas
• Pramoninės valdymo elektronikos ir automatikos moduliams
• Baterijomis maitinamai įrangai ir transporto priemonių elektronikai su kintančiomis įėjimo įtampomis
• Ribotos erdvės konstrukcijoms ir tankiam PCB išdėstymui

Pagrindinės specifikacijos

• Išėjimo galia: 65 W
• Išėjimo įtampa: 5 V nuolatinės srovės
• Išėjimo srovė: iki 6,5 A
• Įėjimo įtampos diapazonas: 10,5–53 V nuolatinės srovės
• Keitiklio tipas: nuolatinės srovės–nuolatinės srovės neizoliuotas, atviro rėmo
• Pakuotė: SIP PCB montavimas
• Valdymas: nuotolinio įjungimo/išjungimo funkcija
• Matmenys: 26 × 50,8 × 11 mm
• Aplinkosauga: atitinka RoHS

Kaip naudoti

Sumontuokite modulį ant PCB laikydamiesi gamintojo rekomenduojamo pėdsako ir litavimo nurodymų, kad užtikrintumėte mechaninį stabilumą ir šiluminį kontaktą. Prijunkite įėjimo maitinimą neviršydami nurodyto 10,5–53 V nuolatinės srovės diapazono ir prieš įjungdami maitinimą patikrinkite poliariškumą. Nukreipkite 5 V išėjimą į tikslinę apkrovą, užtikrindami, kad apkrovos srovė neviršytų 6,5 A. Naudokite nuotolinio įjungimo/išjungimo kontaktą moduliui valdyti pagal sistemos sekos reikalavimus. Užtikrinkite tinkamą plokštės lygio aušinimą ir tarpus aplink atviro rėmo keitiklį, kad išvengtumėte perkaitimo.

Rekomendacijos

Patikimam veikimui apribokite nuolatinę išėjimo srovę iki vardinės 6,5 A ir suprojektuokite korpusą arba PCB išdėstymą taip, kad būtų užtikrinta pakankama konvekcija arba priverstinis oro srautas. Įdiekite įėjimo filtravimą ir apsaugą nuo pereinamųjų procesų, kai jungiate prie potencialiai triukšmingų šaltinių, pvz., transporto priemonių akumuliatorių. Patikrinkite šiluminį veikimą esant blogiausioms aplinkos ir apkrovos sąlygoms ir laikykitės PCB išdėstymo rekomendacijų įžeminimui ir atsiejimui, kad sumažintumėte triukšmą ir palaikytumėte reguliavimą.
