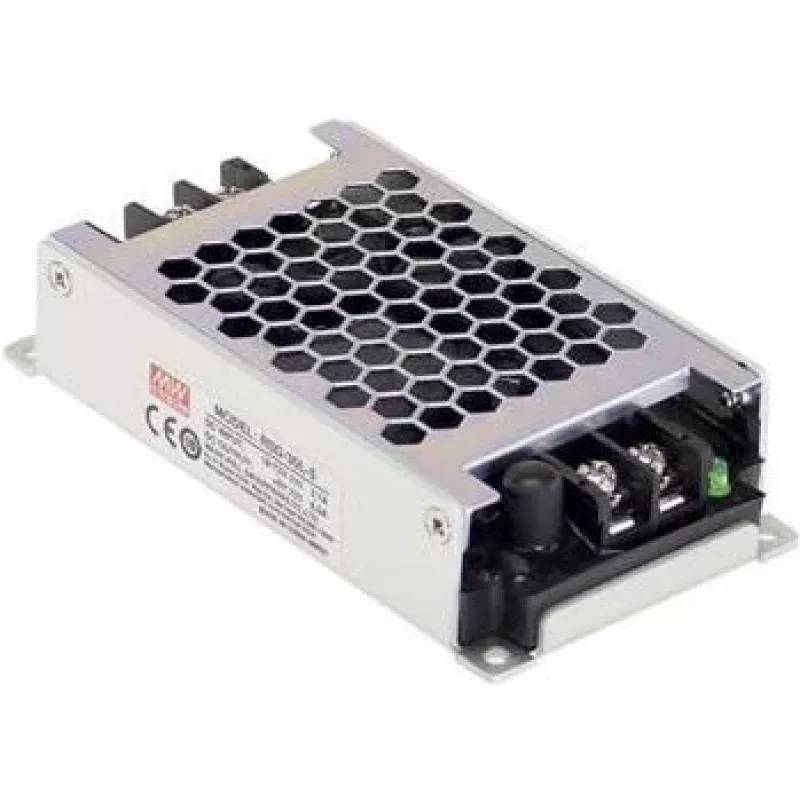

maitinimo adapteris Mean Well RSD-30H-3.3 — 30 W, įvestis 40–160 V, išvestis 3.3 V 6 A, RoHS, 60×113×25 mm

Mean Well RSD-30H-3.3 yra kompaktiškas 30 W nuolatinės srovės uždaras keitiklis, sukurtas tiekti stabilų 3,3 V išėjimą iki 6 A srovei iš plataus nuolatinės srovės įvesties diapazono 40–160 V. Įrenginys atitinka geležinkelių standartą EN50155 ir užtikrina 4000 VDC įvesties-išvesties izoliaciją, todėl tinka pramoninei ir įterptinei elektronikai, kur reikalingas patikimas žemos įtampos maitinimas ribotoje erdvėje. Atitinkantis RoHS ir mažų matmenų (60 × 113 × 25 mm) šis maitinimo adapteris tinka DIN bėgio arba įterptiniams montavimo scenarijams, kur svarbus erdvės taupymas ir elektrinė sauga.

Privalumai

RSD-30H-3.3 siūlo platų įvesties diapazoną, palaikantį kintančias maitinimo įtampas, išlaikant reguliuojamą 3,3 V išėjimą esant 6 A. Jo 4000 VDC įvesties-išvesties izoliacija padidina saugą ir atsparumą triukšmams tarp įvesties ir išvesties grandinių. Atitiktis EN50155 ir RoHS rodo tinkamumą geležinkelių taikymams ir pavojingų medžiagų apribojimų laikymąsi. Uždara konstrukcija ir kompaktiški matmenys leidžia lengvai montuoti pramoninėse spintose arba ant DIN bėgių neprarandant galios tankio.

Tinka

• Įterptinėms valdymo sistemoms, kurioms reikalinga stabili 3,3 V magistralė
• Geležinkelių ir viešojo transporto elektronikai, atitinkančiai EN50155
• Pramonės automatikos įrenginiams su plačiais nuolatinės srovės maitinimo diapazonais
• Telekomunikacijų ir tinklo įrangai, kuriai reikia izoliuoto žemos įtampos maitinimo

Pagrindinės specifikacijos

• Išėjimo galia: 30 W
• Įvesties įtampos diapazonas: 40–160 V DC
• Išėjimo įtampa: 3,3 V DC
• Išėjimo srovė: iki 6 A
• Izoliacija: 4000 V DC įvesties-išvesties
• Standartai: atitiktis geležinkelių EN50155
• Atitiktis: RoHS
• Pakuotės matmenys: 60 × 113 × 25 mm

Kaip naudoti

Įdiekite keitiklį pagal įrangos gamintojo montavimo gaires, užtikrindami tinkamą ventiliaciją ir patikimą mechaninį tvirtinimą DIN bėgiui arba skydelio montavimui. Prijunkite nuolatinės srovės įvestį nurodytame 40–160 V diapazone ir prieš įjungdami maitinimą patikrinkite teisingą poliškumą. Išvesties laidus junkite prie 3,3 V apkrovos, laikydamiesi srovės ribų ir tinkamo jungčių užbaigimo, kad užtikrintumėte patikimą veikimą. Laikykitės vietinių saugos taisyklių ir prieš atlikdami laidų keitimus atjunkite maitinimą.

Rekomendacijos

Norėdami maksimaliai padidinti patikimumą, palaikykite aplinkos temperatūrą ir ventiliaciją keitiklio veikimo ribose, naudokite tinkamus saugiklius įvesties pusėje ir venkite per didelės vibracijos ar drėgmės poveikio. Geležinkelių įrenginiuose laikykitės EN50155 montavimo ir bandymo praktikų, periodiškai tikrinkite jungtis ir tvirtinimo vientisumą.
