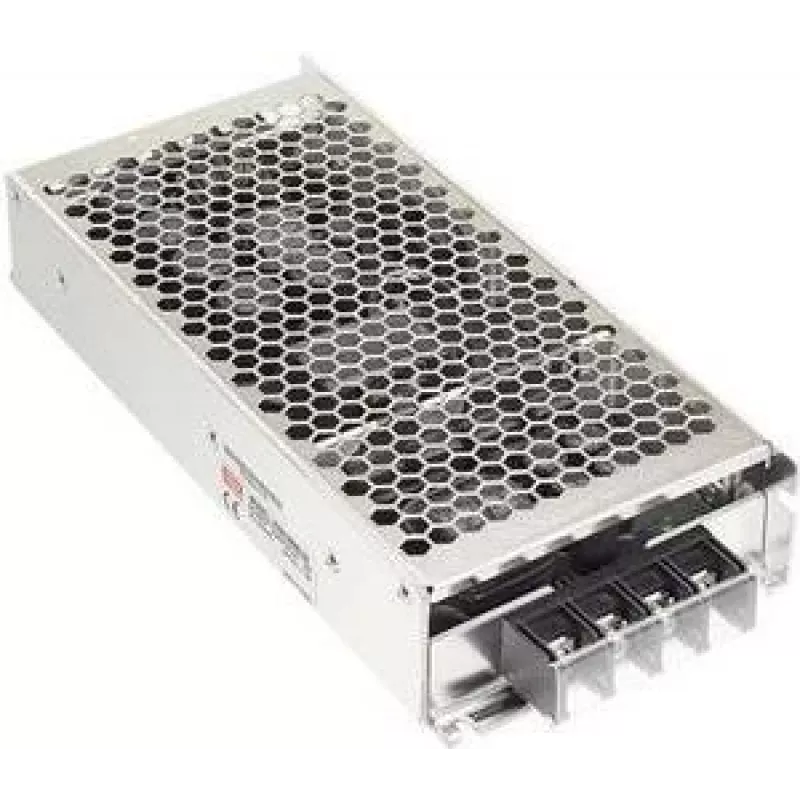

Maitinimo adapteris / keitiklis Mean Well RSD-300E-48 — 300 W, įėjimas 25,2–46,8 V, išėjimas 48 V, matmenys 97×216×40 mm

Mean Well RSD-300E-48 yra 300 W DC-DC uždaras keitiklis, užtikrinantis reguliuojamą 48 V išėjimą iš plataus nuolatinės srovės įėjimo diapazono. Įrenginys priima vardinius įėjimus nurodytame diapazone transporto priemonėms ir stacionariems įrenginiams bei tiekia stabilų +48 V išėjimą iki 5,7 A. Šis keitiklis yra kompaktiškame metaliniame korpuse, kurio matmenys 97×216×40 mm, ir yra skirtas pramoninėms bei telekomunikacijų reikmėms, kur reikalingas patikimas 48 V maitinimas. Konstrukcija pasižymi aukšta izoliacija tarp įėjimo ir išėjimo bei atitinka atitinkamus saugos ir aplinkosaugos direktyvų reikalavimus.

Privalumai

Keitiklis palaiko platų nuolatinės srovės įėjimo langą, kas supaprastina integravimą su įvairiomis baterijų ir nuolatinės srovės maitinimo sistemomis. Kompaktiškas metalinis korpusas užtikrina mechaninį patikimumą ir efektyvų šilumos laidumą nepertraukiamam 300 W veikimui. Įrenginys atitinka RoHS ir geležinkelių standartą EN50155 bei pasižymi aukšta įėjimo-išėjimo izoliacija, padidinančia sistemos apsaugą ir sumažinančia trikdžių riziką.

Tinka

• 48 V telekomunikacijų įrangos ir tinklo įrenginių maitinimui
• 48 V baterijų sistemų įkrovimui ir palaikymui transporto priemonėse ir stacionariuose įrenginiuose
• DC-DC keitimui riedmenyse ir geležinkelių reikmėms, atitinkančioms EN50155
• Pramoninėms valdymo sistemoms ir automatizavimo skydams, kuriems reikalingas reguliuojamas 48 V tiekimas

Pagrindinės specifikacijos

• Išėjimo galia: 300 W nepertraukiama
• Įėjimo įtampos diapazonas: 25,2–46,8 V nominali (nurodytas tipinis veikimo langas)
• Išėjimo įtampa: +48 V nuolatinė srovė iki 5,7 A
• Izoliacija: 4000 V DC įėjimo-išėjimo izoliacija
• Formos faktorius: uždaras metalinis korpusas, matmenys 97 × 216 × 40 mm
• Standartai: atitinka RoHS ir geležinkelių standartą EN50155

Kaip naudoti

Sumontuokite keitiklį vėdinamoje vietoje ir pritvirtinkite naudodami tinkamus tvirtinimo taškus, suderinamus su metaliniu korpusu. Prijunkite nuolatinės srovės įėjimo laidus, laikydamiesi poliškumo ir užtikrindami, kad įėjimo įtampa išliktų nurodytame diapazone. Prijunkite 48 V išėjimą prie apkrovos tinkamais kabeliais ir apsauga nuo viršsrovių, pritaikyta vardinei išėjimo srovei. Prieš įjungdami maitinimą patikrinkite tinkamą įžeminimą ir izoliaciją. Leiskite įrenginiui pasiekti stabilią darbinę temperatūrą ir patikrinkite išėjimo įtampą esant apkrovai, kad įsitikintumėte, jog veikia tinkamai.

Rekomendacijos

Norėdami maksimaliai prailginti tarnavimo laiką ir užtikrinti patikimą veikimą, venkite ilgalaikio veikimo aukštesnėje nei vardinė aplinkos temperatūra, užtikrinkite pakankamą vėdinimą arba priverstinį aušinimą ankštuose įrengimuose ir apsaugokite įrenginį nuo įtampos šuolių bei atvirkštinio poliškumo. Reguliariai tikrinkite jungtis ir apsvarstykite galimybę pridėti prieš srovę įtampos šuolių slopinimą įrenginiams aplinkoje, kurioje dažni elektriniai trikdžiai.
