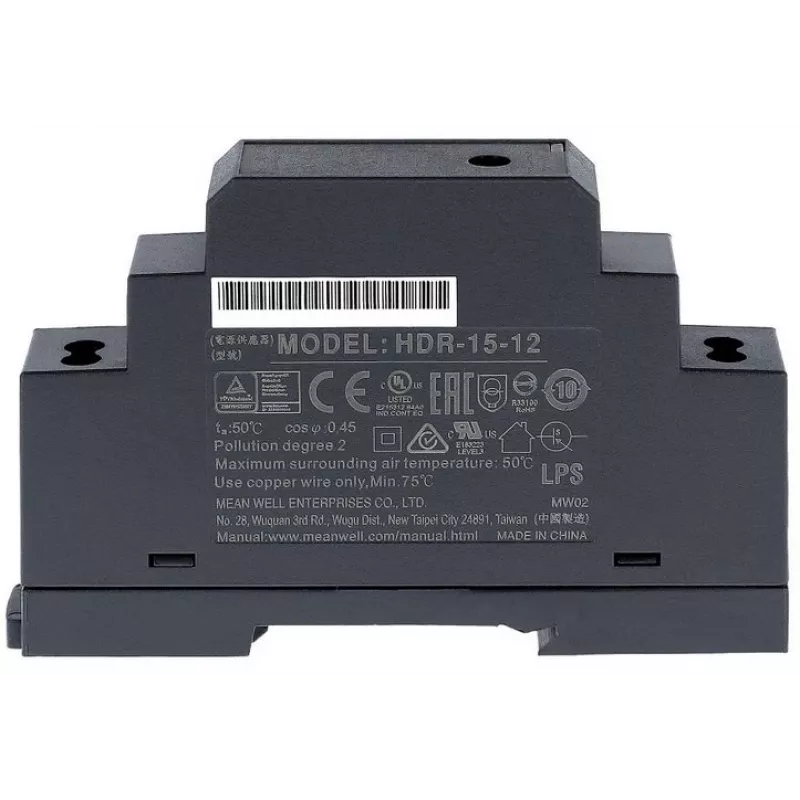

Maitinimo adapteris MEAN WELL HDR-15-12

MEAN WELL HDR-15-12 yra itin plonas kintamosios srovės į nuolatinę srovę DIN bėgelio maitinimo šaltinis, užtikrinantis fiksuotą 12 V nuolatinės srovės išėjimą esant 1,25 A (15 W). Jis priima platų įėjimo įtampos diapazoną 85–264 V kintamosios srovės, atitinka RoHS reikalavimus ir yra nurodytas kaip LPS (ribotos galios šaltinis). Kompaktiški matmenys (54,5 mm gylis × 90 mm aukštis) ir mažas svoris (apie 80 g) daro jį tinkamu ribotos erdvės įrenginiams.

Privalumai

HDR-15-12 sujungia platų įėjimo įtampos diapazoną ir stabilų 12 V išėjimą itin ploname DIN bėgelio korpuse, leidžiančiame lengvai montuoti valdymo spintose. Mažas plotas ir mažas svoris supaprastina montavimą ir taupo skydo vietą. RoHS atitiktis užtikrina aplinkosaugos standartų laikymąsi, o LPS žymėjimas padeda atitikti saugos reikalavimus ribotos galios grandinėms.

Tinka

• Pramoniniams valdymo skydams ir automatikos įrangai
• Įterptinei elektronikai ir mažos galios įrenginiams, kuriems reikia 12 V nuolatinės srovės
• Telekomunikacijų ir tinklo įrenginiams su DIN bėgelio montavimu
• Masinėms instaliacijoms ar projektams, kuriems reikia kelių vienodų maitinimo šaltinių

Pagrindinės specifikacijos

• Modelis: MEAN WELL HDR-15-12 (MPN: HDR-15-12)
• Įėjimo įtampa: 85–264 V kintamosios srovės
• Išėjimas: 12 V nuolatinės srovės, 1,25 A (15 W)
• Tipas: Itin plonas DIN bėgelio kintamosios srovės į nuolatinę srovę maitinimo šaltinis
• Sauga: Atitinka LPS (ribotos galios šaltinis)
• Atitiktis: RoHS
• Matmenys: 54,5 mm (gylis) × 90 mm (aukštis)
• Svoris: ~80 g
• EAN: 4021087036689

Kaip naudoti

Sumontuokite HDR-15-12 ant standartinio DIN bėgelio valdymo spintos viduje. Prijunkite kintamosios srovės įėjimą prie tinkamo 85–264 V kintamosios srovės maitinimo pagal vietines laidų instaliacijos taisykles ir užtikrinkite tinkamą įžeminimą. Prijunkite 12 V nuolatinės srovės išėjimą prie apkrovos, laikydamiesi teisingo poliškumo ir 1,25 A srovės ribos. Patikrinkite jungtis prieš įjungdami maitinimą ir stebėkite temperatūrą bei vėdinimą, kad išvengtumėte perkaitimo.

Rekomendacijos

Kad veiktų patikimai, laikykite įrenginį jo vardinio įėjimo diapazono ribose ir neviršykite maksimalios išėjimo srovės. Užtikrinkite pakankamą oro srautą aplink prietaisą, venkite montavimo šalia šilumos šaltinių ir laikykitės montavimo instrukcijų bei vietinių elektros taisyklių. Diegdami kelis įrenginius (pakuotės kiekius), suplanuokite pakankamai vietos ir tinkamą laidų instaliaciją, kad išlaikytumėte saugą ir aptarnavimo galimybes.
