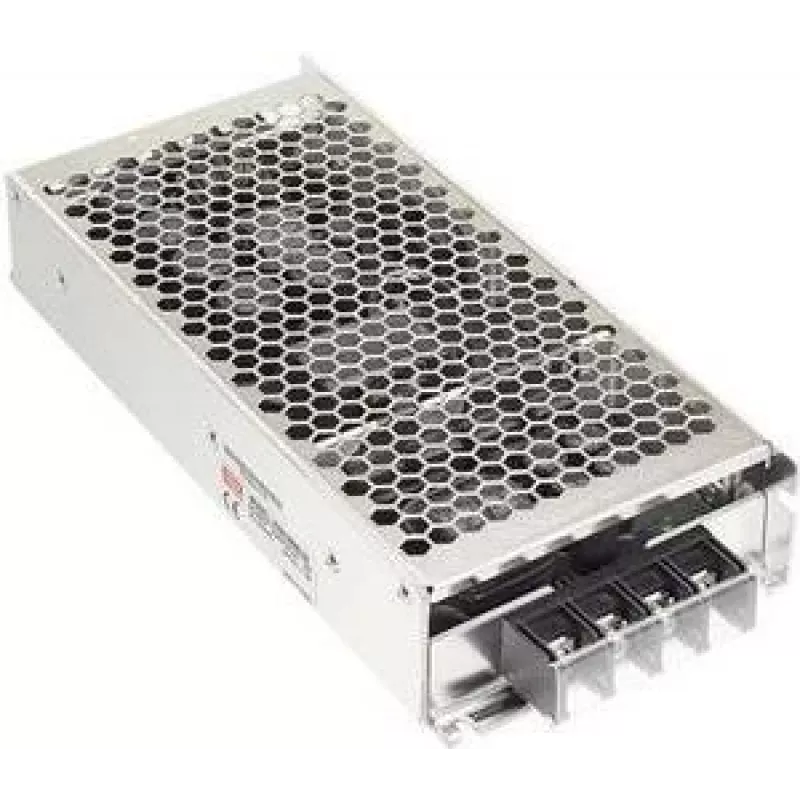

Maitinimo adapteris / keitiklis Mean Well RSD-300D-5 — 300 W, įėjimas 67,2–143 V, išėjimas 5 V, RoHS

Mean Well RSD-300D-5 yra kompaktiškas nuolatinės srovės keitiklis uždaroje korpuse, skirtas pramoninėms ir geležinkelio maitinimo sistemoms. Modulis teikia fiksuotą 5 V išėjimą iki 300 W bendros galios, priimdamas platų nuolatinės srovės įėjimo diapazoną, tinkamą transporto priemonių ir bėgių kelio įrenginiams. Jis atitinka EN50155 geležinkelio standarto reikalavimus ir turi sustiprintą izoliaciją tarp įėjimo ir išėjimo, kad užtikrintų saugų veikimą sudėtingoje aplinkoje. Įrenginys atitinka RoHS reikalavimus ir yra ploname korpuse, kurio matmenys 97 × 216 × 40 mm, todėl tinkamas montuoti ant DIN bėgelio arba spintoje, kur reikalingas stabilus 5 V maitinimas.

Privalumai

RSD-300D-5 siūlo platų įėjimo įtampos langą, apimantį įprastas geležinkelio ir pramonines nuolatinės srovės sistemas, leidžiantį tiesiogiai prijungti prie akumuliatorių grandinių arba tarpinių nuolatinės srovės magistralių be papildomų keitiklių. Su išėjimu, galinčiu tiekti iki 42 A esant 5 V, jis palaiko didelės srovės apkrovas, išlaikydamas valdomą šilumos išsklaidymą kompaktiškame korpuse. Įrenginys pasižymi 4000 Vdc įėjimo-išėjimo izoliacija, padidinančia saugą ir elektromagnetinį suderinamumą mišrių signalų įrenginiuose. Atitiktis EN50155 ir RoHS užtikrina tinkamumą transporto reikmėms ir atitiktį aplinkosaugos apribojimams.

Tinka

• Geležinkelio borto maitinimo keitimui ir bėgių kelio maitinimo šaltiniams
• Pramoninėms valdymo spintoms ir DIN bėgelio sistemoms
• Akumuliatoriais maitinamam nuolatinės srovės paskirstymui ir transporto priemonių maitinimo sistemoms
• Didelės srovės 5 V apkrovoms, tokioms kaip valdikliai, ryšio įranga ir įvesties/išvesties moduliai

Pagrindinės specifikacijos

• Išėjimo įtampa: fiksuota 5 V DC
• Didžiausia išėjimo srovė: iki 42 A (bendra išėjimo galia ~300 W)
• Įėjimo įtampos diapazonas: platus nuolatinės srovės įėjimas, tinkamas 57,6–154 V DC sistemoms
• Izoliacija: 4000 Vdc įėjimo-išėjimo izoliacija
• Standartai: suprojektuota atitikti EN50155 geležinkelio reikalavimus
• Apsaugos funkcijos: įmontuota apsauga nuo perkrovos ir trumpojo jungimo (būdinga uždaro tipo keitikliams)
• Formos faktorius: uždaras modulis, kompaktiškų matmenų 97 × 216 × 40 mm

Kaip naudoti

Įdiekite RSD-300D-5 tinkamoje spintoje arba ant DIN bėgelio pagal gamintojo pateiktas mechanines instrukcijas, užtikrindami pakankamą oro srautą ir tarpus aplink modulį. Prijunkite nuolatinės srovės įėjimą prie atitinkamos įtampos magistralės nurodytame įėjimo diapazone ir laikykitės teisingo poliškumo. Nuveskite 5 V išėjimą į apkrovos grandines, patikrindami, kad bendra apkrovos srovė neviršytų vardinės 42 A. Patvirtinkite įžeminimo praktiką pagal sistemos reikalavimus ir atlikite pradinius įjungimo patikrinimus, stebėdami išėjimo įtampą ir temperatūrą.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, palaikykite aplinkos temperatūrą ir ventiliaciją gamintojo nurodytose ribose, venkite per didelės vibracijos ar drėgmės poveikio, o įėjimo pusėje naudokite tinkamus saugiklius. Geležinkelio įrenginiuose laikykitės taikomų EN50155 diegimo ir priežiūros praktikų ir prieš paleidžiant patikrinkite įrenginį realiomis veikimo sąlygomis.
