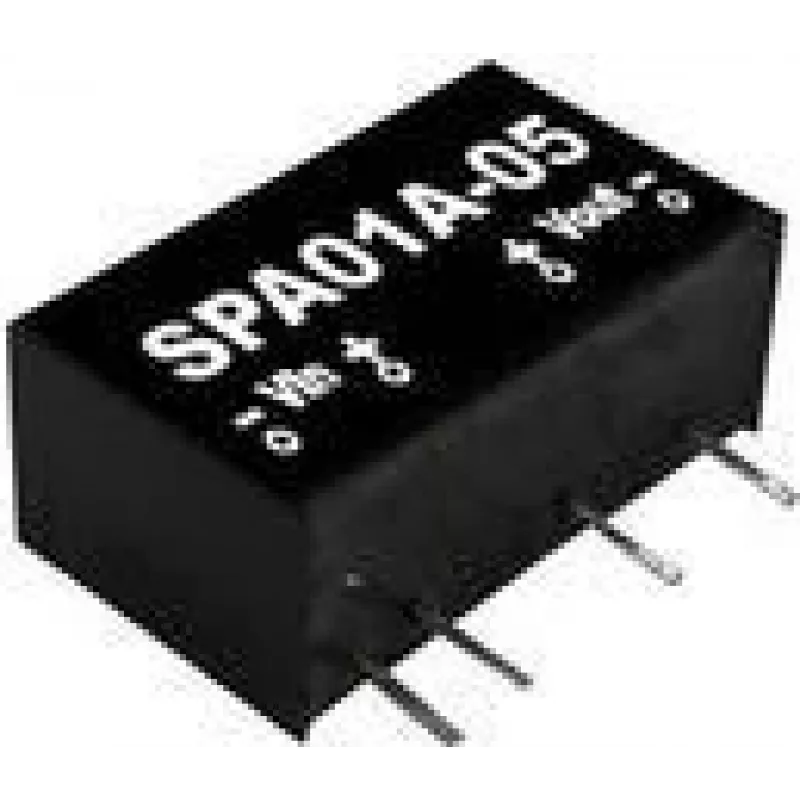

Maitinimo adapteris/keitiklis Mean Well SPA01A-05, išėjimas 5 V DC, 0,2 A, 1 W, RoHS

Mean Well SPA01A-05 yra kompaktiškas DC-DC reguliuojamas vieno išėjimo keitiklis, tiekiantis 5 V DC esant 0,2 A (1 W) SIP korpuse. Modulis užtikrina 1500 VDC įėjimo ir išėjimo izoliaciją ir atitinka RoHS reikalavimus, todėl tinka mažos galios įterptinei elektronikai, signalų įrenginiams ir mažiems jutikliams, kur reikalinga erdvė ir elektrinė izoliacija.

Privalumai

SPA01A-05 siūlo reguliuojamą 5 V išėjimą iki 0,2 A su įmontuota 1500 VDC izoliacija tarp įėjimo ir išėjimo, labai mažą ir lengvą SIP formos faktorių (apie 3 g) ir atitiktį RoHS standartams. Jo reguliuojamas išėjimas ir izoliacija supaprastina integravimą į grandines, kurioms reikia stabilios žemos įtampos maitinimo ir apsaugos tarp skirtingų įtampos sričių.

Tinka

• Įterptinei elektronikai ir mikrovaldiklių moduliams
• Signalų kondicionavimo ir ryšio moduliams
• Mažiems jutikliams ir matavimo prietaisams
• Erdvės apribojimams taikomoms reikmėms, kurioms reikalinga elektrinė izoliacija

Pagrindinės specifikacijos

• Išėjimo įtampa: 5 V DC
• Išėjimo srovė: 0,2 A (200 mA)
• Išėjimo galia: 1 W
• Izoliacija: 1500 VDC įėjimas-išėjimas
• Korpusas: SIP
• Atitiktis: RoHS
• Svoris: apie 3 g
• Gamintojas: Mean Well, modelis SPA01A-05 (EAN 4021087033565)

Kaip naudoti

Montuokite SPA01A-05 ant PCB naudodami SIP kaiščius pagal gamintojo rekomenduojamą išdėstymą ir laikykitės poliškumo jungiant įėjimą ir išėjimą. Pateikite įėjimo įtampą keitiklio nurodyto diapazono ribose (oficialiame duomenų lape rasite įėjimo ribas), o įžeminimus ir signalus nutieskite taip, kad išlaikytumėte vardinę izoliaciją. Naudokite tinkamą atsiejimą ir užtikrinkite, kad modulio išėjimo apkrova neviršytų 0,2 A, kad išvengtumėte perkaitimo arba reguliavimo praradimo.

Rekomendacijos

Keitiklis skirtas mažos galios reikmėms; išsamios informacijos apie įėjimo įtampos diapazoną, šiluminius aspektus ir rekomenduojamą PCB išdėstymą ieškokite Mean Well duomenų lape. Jei reikia didesnės srovės arba galios, rinkitės atitinkamų parametrų modulį. Išlaikykite tinkamus tarpus ir nuotėkio takus ant PCB, kad išsaugotumėte 1500 VDC izoliaciją.
