Maitinimo adapteris / keitiklis MEAN WELL RSD-300E-5 — 300 W, Įėjimas 25,2–46,8 V, Išėjimas 5 V, RoHS, 97×216×40 mm

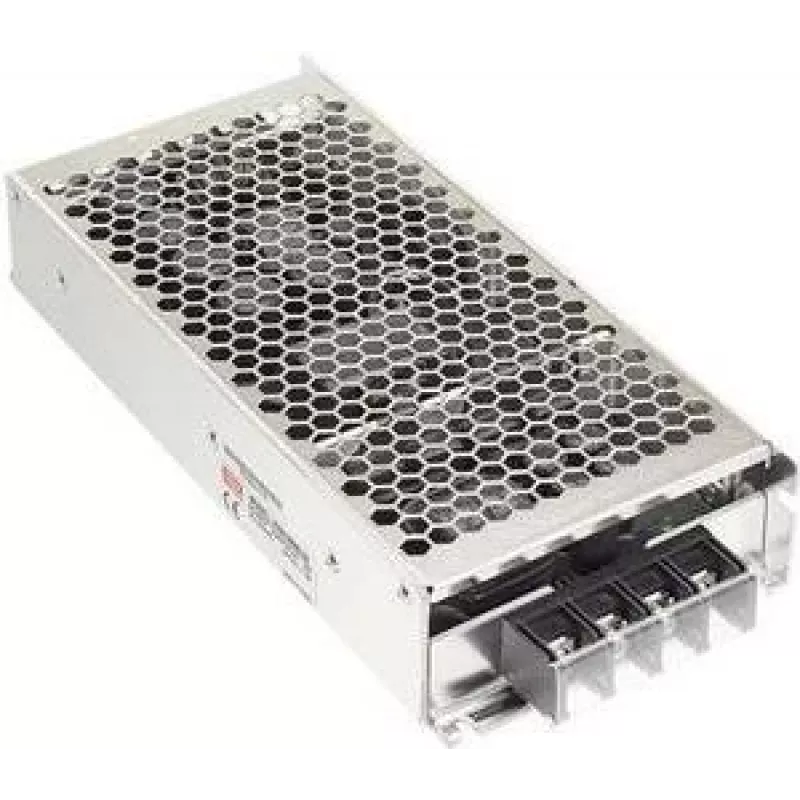

MEAN WELL RSD-300E-5 yra uždarasis nuolatinės srovės keitiklis, tiekiantis stabilizuotą 5 V nuolatinės srovės išėjimą iki 300 W galios iš plataus nuolatinės srovės įėjimo diapazono. Įrenginys priima vardinius įėjimus 25,2–46,8 V ribose ir yra sumontuotas kompaktiškame metaliniame korpuse, kurio matmenys 97×216×40 mm. Sukurtas pramonės ir telekomunikacijų aplinkai, keitiklis pasižymi aukšta izoliacija ir atitinka tvarumo standartus.

Privalumai

RSD-300E-5 užtikrina stabilų 5 V išėjimą, tinkamą didelės srovės reikalaujančioms sistemoms, išlaikydamas kompaktiškus matmenis. Metalinis korpusas padeda valdyti šilumą ir užtikrina mechaninę apsaugą sudėtingoje aplinkoje. Konstrukcija pasižymi aukšta įėjimo–išėjimo izoliacijos įtampa ir atitinka RoHS reikalavimus, todėl tinka įrengimams, kur svarbu ilgaamžiškumas ir atitiktis reglamentams.

Tinka

• Pramoninėms valdymo sistemoms ir automatizacijai
• Telekomunikacijų įrangai ir įterptinėms sistemoms
• Geležinkelių ir transporto elektronikai, kuriai taikomas EN50155 standartas
• Reikmėms, kurioms reikalingas stabilus 5 V maitinimas esant didelei srovei

Pagrindinės specifikacijos

• Išėjimo įtampa: stabilizuota 5 V nuolatinė srovė
• Maksimali išėjimo galia: 300 W
• Išėjimo srovės galia iki 42 A
• Įėjimo įtampos diapazonas: 25,2–46,8 V nuolatinė srovė
• Uždaro metalinio korpuso matmenys: 97 × 216 × 40 mm
• Izoliacija: 4000 V nuolatinės srovės įėjimo–išėjimo izoliacija
• Atitiktis: RoHS; suprojektuotas pagal geležinkelių standartą EN50155

Kaip naudoti

Sumontuokite RSD-300E-5 ant tinkamo tvirtinimo paviršiaus naudodami atitinkamas tvirtinimo detales ir užtikrinkite pakankamą ventiliacijos tarpą. Prijunkite nuolatinės srovės įėjimą nurodytose 25,2–46,8 V ribose, laikydamiesi teisingo poliškumo. Prijunkite 5 V išėjimą prie apkrovos, užtikrindami, kad bendra apkrovos srovė neviršytų keitiklio vardinės išėjimo srovės. Prieš įjungdami įrenginį patikrinkite įžeminimo ir izoliacijos reikalavimus pagal sistemos konstrukciją ir taikomus standartus.

Rekomendacijos

Kad veikimas būtų patikimas, eksploatuokite keitiklį nurodytame įėjimo įtampos diapazone ir venkite ilgalaikio veikimo esant maksimaliai išėjimo galiai be tinkamo aušinimo. Patikrinkite suderinamumą su sistemos lygio apsauga, pvz., saugikliais arba automatiniais jungikliais, ir, jei taikoma, laikykitės EN50155 standarto nuostatų, skirtų geležinkelių reikmėms.
