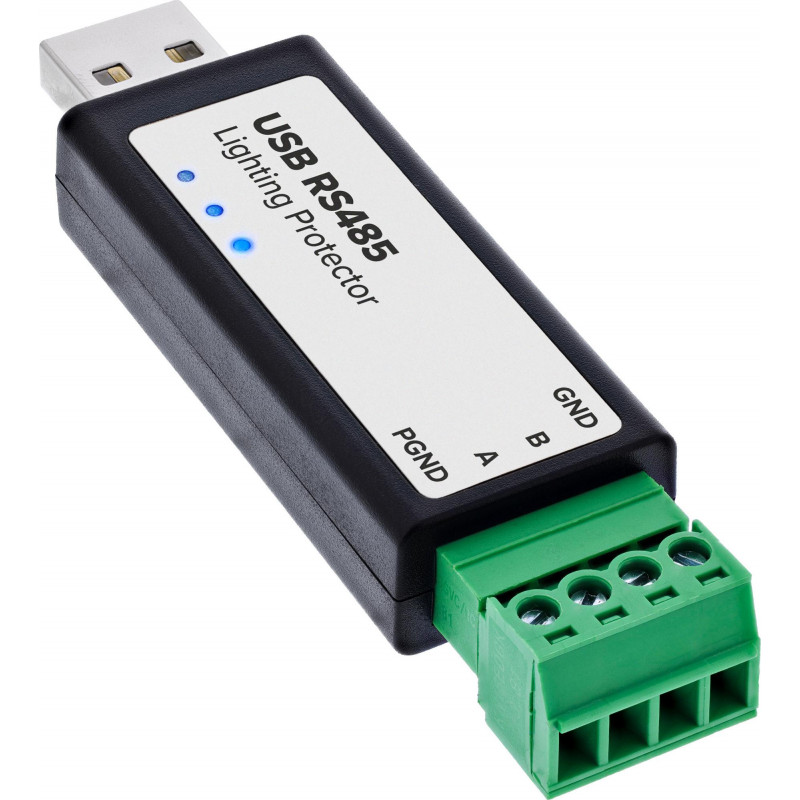

InLine® USB į serijinį RS485 keitiklis su apsauga nuo žaibo

InLine® USB į serijinį RS485 keitiklis su apsauga nuo žaibo patikimai sujungia kompiuterius su USB-A prievadu su RS485 įrenginiais ir magistralės sistemomis. Jis naudoja FTDI lustą stabiliai duomenų perdavimui ir palaiko komunikaciją per virtualų COM prievadą, todėl idealiai tinka Modbus RTU ir kitoms serijinėms programoms automatizavimo, matavimo ir valdymo technologijose.

Pagrindinės savybės

• FTDI lustas stabiliai USB į RS485 komunikacijai
• Integruota 6 kV apsauga nuo žaibo ir viršįtampių pagal IEC 61000-4-5
• Dvikryptis TVS apsauginis diodas ir ESD apsauga RS485 A/B
• Automatinis aparatinės įrangos krypties perjungimas pusiau dvipusiam režimui
• 4 kontaktų RS485 varžtinis gnybtas su GND, A, B, PGND
• Integruotas 120 Ω terminalo rezistorius
• Būsenos LED indikatoriai maitinimui, perdavimui ir priėmimui
• Platus suderinamumas: Windows 7/8/8.1/10/11, Linux, macOS, Android

Specifikacijos

• Prekės ženklas: InLine
• MPN: 33307E
• Produkto tipas: USB į serijinį adapterį
• Serijinės sąsajos tipas: RS-485
• Lustas: FTDI FT232RNL
• Pagrindinio įrenginio jungtis: USB-A
• Įrenginio jungtis: RS485 varžtinis gnybtas
• Kontaktų išdėstymas: GND, A, B, PGND (įžeminimas, RS485+, RS485−, apsauginis įžeminimas)
• Perdavimo greitis: nuo 300 iki 512 000 b/s
• Perdavimo režimas: Pusiau dvipusis su automatiniu krypties perjungimu
• Maksimalus RS485 kabelio ilgis: iki maždaug 1,2 km
• Maksimalus USB kabelio ilgis: iki maždaug 5 m
• Magistralės dalyviai: iki 32 įrenginių viename magistralės segmente (didesniems tinklams rekomenduojamas RS485 kartotuvas)
• Terminalo rezistorius: integruotas 120 Ω
• Apsauga nuo žaibo: 6 kV viršįtampių ir žaibo apsauga pagal IEC 61000-4-5
• TVS apsauga: dvikryptis TVS apsauginis diodas RS485 A/B
• ESD apsauga: ±15 kV oro iškrova / ±8 kV kontaktinė iškrova
• PGND jungtis: Apsauginio įžeminimo jungtis, galvaniniu būdu izoliuota nuo signalinio įžeminimo
• USB apsauga: 200 mA PTC saugiklis, ESD apsauga
• RS485 apsauga: Apsauginiai diodai, viršįtampių apsauga, atstatomasis saugiklis
• Būsenos indikatoriai: PWR, TXD, RXD (maitinimas, perdavimas, priėmimas)
• Palaikomos operacinės sistemos: Windows 7/8/8.1/10/11, Linux, macOS, Android
