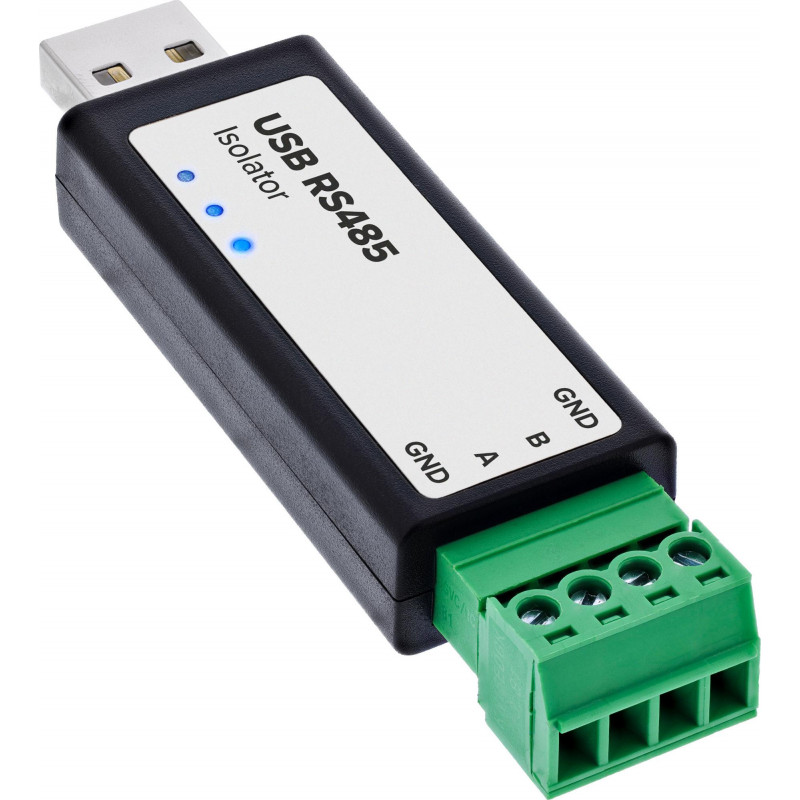

InLine® USB į serijinį RS485 keitiklis su izoliatoriumi, USB-A į 4 kontaktų gnybtų bloką

InLine® USB į serijinį RS485 keitiklis su izoliatoriumi jungia kompiuterio USB-A prievadą prie RS485 įrenginių ir Modbus tinklų per virtualų COM prievadą. Jis pasižymi galvanine izoliacija iki 2,5 kV, apsauga nuo viršįtampių, žaibo ir elektrostatinio išlydžio (ESD), taip pat integruotu 120 Ω baigiamuoju rezistoriumi, užtikrinančiu patikimą duomenų perdavimą.

Pagrindinės savybės

• Galvaninė izoliacija iki 2,5 kV sumažina potencialų skirtumus ir įžeminimo kilpas
• Apsauga nuo viršįtampių, žaibo ir ESD apsaugo nuo elektromagnetinių trukdžių
• Automatinis krypties perjungimas pusiau dvipusiu režimu, nereikia programinės įrangos nustatymų
• FTDI FT232RNL lustas palaiko perdavimo spartą nuo 300 iki 512 000 bps
• Integruotas 120 Ω baigiamasis rezistorius sumažina signalo atspindžius
• Palaiko Windows XP iki Windows 11, Linux, macOS ir Android
• Gnybtų blokas užtikrina saugų prijungimą; du GND gnybtai įžeminimo jungtims arba kabelio ekranavimui

Specifikacijos

• Prekės ženklas: InLine
• MPN: 33307D
• Produkto tipas: USB į serijinį adapterį
• Serijinės sąsajos tipas: RS-485
• Lustas: FTDI FT232RNL
• Prijungimas prie pagrindinio įrenginio: USB-A
• Prijungimas prie įrenginio: RS485 gnybtų blokas
• Kontaktų išdėstymas: GND, A, B, GND
• Perdavimo sparta: nuo 300 iki 512 000 bps
• Perdavimo režimas: pusiau dvipusis su automatiniu krypties perjungimu
• Maksimalus RS485 kabelio ilgis: iki maždaug 1,2 km
• Maksimalus USB kabelio ilgis: iki maždaug 5 m
• Magistralės dalyviai: iki 32 įrenginių viename magistralės segmente
• Baigiamoji varža: integruota 120 Ω
• Izoliacijos įtampa: iki 2,5 kV
• Apsauga nuo žaibo: 600 W viršįtampių ir žaibo apsauga
• ESD apsauga: iki 15 kV
• USB apsauga: 200 mA PTC saugiklis, ESD apsauga
• RS485 apsauga: TVS diodas, apsauginiai diodai, viršįtampių apsauga
• Būsenos indikatoriai: PWR, TXD, RXD
• Palaikomos operacinės sistemos: Windows XP / 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Drėgmė: nuo 5 % iki 95 % RH, be kondensacijos
• B pusė: USB-A male
• Kilmės šalis: Kinija
