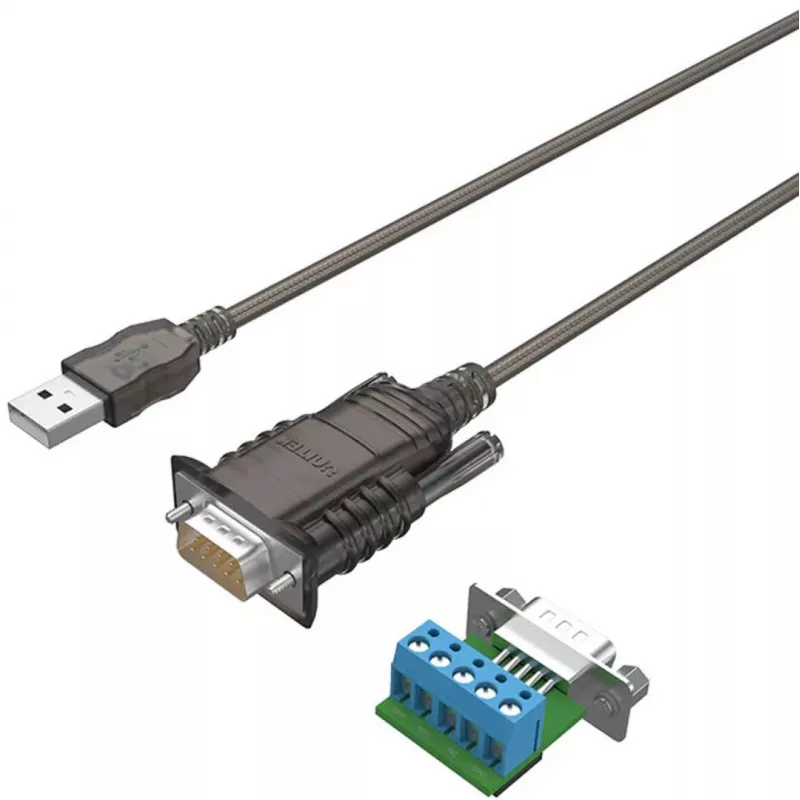

USB 2.0 į RS422/RS485 adapteris Unitek Y-108301-1.5M su FTDI mikroschema, 1,5 m kabelis

Unitek Y-108301-1.5M yra USB 2.0 į RS422/RS485 adapteris su FTDI mikroschema ir fiksuotu 1,5 m kabeliu, kuris konvertuoja USB signalus į diferencines nuosekliąsias sąsajas. Jis leidžia prijungti pramoninę įrangą, PLC, modemus ir senesnius įrenginius prie šiuolaikinių kompiuterių ir nešiojamųjų kompiuterių, užtikrindamas patikimą dviejų ar keturių laidų nuoseklųjį ryšį per RS422 arba RS485 linijas. Adapteris palaiko įprastas FTDI tvarkykles, kad būtų galima įdiegti ir naudoti daugelyje operacinių sistemų, ir yra skirtas stabiliam duomenų perdavimui programų aplinkose, kuriose reikalingi standartiniai USB-nuoseklieji prievadai.

Privalumai

Integruota FTDI mikroschema užtikrina platų tvarkyklių palaikymą ir stabilų UART-USB vertimą, sumažindama suderinamumo problemas su pramonine programine įranga ir SCADA sistemomis. 1,5 m fiksuotas kabelis suteikia patogų atstumą be papildomų ilgintuvų, išlaikant signalo vientisumą. RS422 ir RS485 diferencinio signalo palaikymas leidžia lanksčiai prijungti įvairius nuosekliuosius įrenginius ir tinklo topologijas. Kompaktiškas dizainas ir USB 2.0 sąsaja užtikrina paprastą, mažo vėlavimo sprendimą nuosekliojo ryšio užduotims.

Tinka

• Prijungti PLC ir pramoninius valdiklius prie kompiuterių ar nešiojamųjų kompiuterių
• Jungti RS422/RS485 modemus ir telemetrijos įrangą
• Sujungti senesnius nuosekliuosius įrenginius su kompiuteriais, turinčiais tik USB prievadus
• SCADA, duomenų rinkimo ir pramoninės automatikos diagnostika
• Lauko aptarnavimo testavimas ir nuosekliųjų įrenginių konfigūravimas

Pagrindinės specifikacijos

• Sąsajos konvertavimas: USB 2.0 į RS422/RS485 diferencinį nuoseklųjį
• Mikroschema: FTDI pagrindu veikiantis USB-UART valdiklis, užtikrinantis platų tvarkyklių suderinamumą
• Kabelio ilgis: 1,5 m integruotas USB kabelis
• Palaikomi režimai: RS422 (4 laidai) ir RS485 (2 laidai/4 laidai) veikimas
• Duomenų perdavimo sparta: palaiko įprastus nuosekliuosius perdavimo greičius, naudojamus pramoninėse programose (priklauso nuo pagrindinio įrenginio ir įrenginio)
• Jungtis: USB A tipo kištukas ant kabelio; kelių kontaktų gnybtas arba DB tipo nuoseklioji jungtis RS422/RS485, priklausomai nuo adapterio laidų
• Maitinimas: USB magistralės maitinimas, nereikalingas išorinis maitinimo šaltinis

Kaip naudoti

Prijunkite adapterio USB A tipo kištuką prie laisvo kompiuterio ar nešiojamojo kompiuterio USB prievado. Įdiekite arba patikrinkite FTDI suderinamą tvarkyklę pagrindinėje operacinėje sistemoje, jei automatinis tvarkyklės diegimas neįvyksta. Nutraukite ir prijunkite RS422 arba RS485 linijas pagal tikslinio įrenginio kontaktų išdėstymą ir rekomenduojamą diferencinio laidų sujungimo praktiką, įskaitant bet kokius reikalingus užbaigimo rezistorius arba poslinkio rezistorius kelių taškų RS485 tinkluose. Prieš pradėdami ryšį, sukonfigūruokite pagrindinio kompiuterio nuosekliojo prievado nustatymus (perdavimo spartą, paritetą, duomenų bitus, stop bitus ir srauto valdymą), kad jie atitiktų prijungtą įrenginį.

Rekomendacijos

Patikimam ryšiui naudokite ekranuotus kabelius ir laikykitės praktinių ilgio apribojimų RS422/RS485. Naudodami RS485 kelių taškų tinkluose, nustatykite tinkamą užbaigimą ir poslinkį tinklo galuose bei patikrinkite įrenginių adresus ir perdavimo spartos nustatymus. Atnaujinkite FTDI tvarkykles iš oficialių šaltinių, kai reikia, ir išbandykite adapterį su terminalo programine įranga ar diagnostikos įrankiais prieš integruodami į gamybos sistemas.
