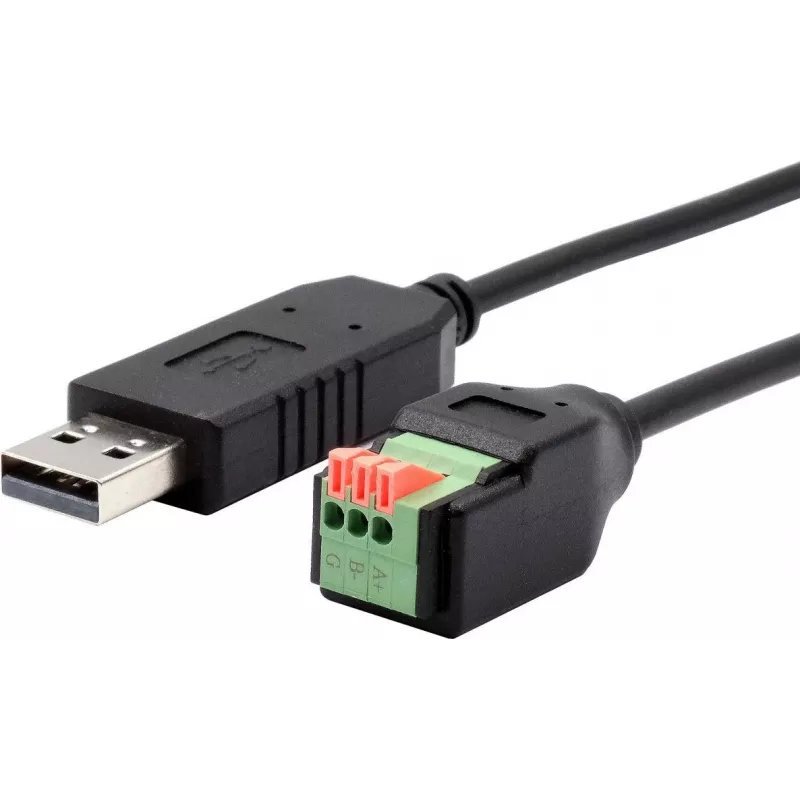

USB į RS-485 serijinis kabelis Exsys EX-13009 1,0 m, FTDI lustų rinkinys

„Exsys EX-13009“ yra 1,0 m ilgio USB į RS-485 serijinis kabelis su FTDI lustų rinkiniu, kuris konvertuoja tarp USB pagrindinio kompiuterio prievado ir RS-485 diferencinės serijinės linijos. Kabelis leidžia prijungti RS-485 įrenginius, pvz., pramoninius prietaisus, valdiklius ir serijinius periferinius įrenginius prie kompiuterio ar įterptinės sistemos konfigūravimui, stebėjimui ir duomenų mainams. Integruotas FTDI lustų rinkinys suteikia standartinę USB serijinę sąsają ir palaiko įprastas operacines sistemas su atitinkamomis tvarkyklėmis arba natūraliu palaikymu.

Privalumai

Integruotas FTDI lustų rinkinys užtikrina patikimą USB į serijinį konvertavimą ir stabilų duomenų perdavimą per RS-485 diferencines poras. 1,0 m kabelio ilgis suteikia pusiausvyrą tarp patogumo ant stalo ir pasiekiamumo iki netoliese esančios įrangos be perteklinio laisvumo. Vieno kabelio konstrukcija pašalina išorinio keitiklio dėžutės poreikį, supaprastindama montavimą ir sumažindama užimamą plotą. Prijungimo ir veikimo galimybė yra prieinama, kai pagrindinė OS turi FTDI tvarkykles, o prireikus galima įdiegti gamintojo tvarkykles.

Tinka

• PLC, variklių valdiklių ir pramoninių jutiklių prijungimui prie kompiuterio konfigūravimui
• Lauko prietaisų ir stebėjimo sistemų, kurioms reikia RS-485 ryšio
• Serijiniams periferiniams įrenginiams, naudojantiems diferencinį RS-485 signalą
• Įterptinėms sistemoms ir kūrimo plokštėms, kurioms reikia USB sąsajos RS-485 įrenginiams

Pagrindinės specifikacijos

• Kabelio ilgis: 1,0 m
• Sąsajos konvertavimas: USB (pagrindinis) į RS-485 (diferencinė pora)
• Lustų rinkinys: FTDI USB į serijinį valdiklis
• USB pusės jungtis: standartinis USB A tipo kištukas
• Serijinės pusės jungtis: RS-485 gnybtų laidai arba standartinis DB/gnybtas, kaip tiekiama
• Duomenų kryptis: pusiau dvipusis veikimas, būdingas RS-485 tinklams
• Maitinimas: maitinamas iš USB pagrindinio kompiuterio prievado

Kaip naudoti

Prijunkite USB A tipo kištuką prie laisvo USB prievado pagrindiniame kompiuteryje ar įterptinėje sistemoje. Sujunkite RS-485 diferencinę porą ir įžeminimą su nuotoliniu RS-485 įrenginiu pagal įrenginio laidų schemą ir kabelio laidų priskyrimus. Jei pagrindinė operacinė sistema automatiškai neatpažįsta FTDI įrenginio, įdiekite atitinkamą FTDI tvarkyklę, pateiktą OS arba lustų rinkinio gamintojo. Įdiegus tvarkyklę, kabelis rodomas kaip virtualus COM / serijinis prievadas; sukonfigūruokite perdavimo spartą, paritetą, duomenų bitus ir stabdymo bitus terminale ar programoje, kad atitiktų RS-485 įrenginio nustatymus. Kai keli RS-485 mazgai dalijasi magistrale, laikykitės tinkamos magistralės terminavimo, įrenginių adresavimo ir susidūrimų išvengimo praktikų.

Rekomendacijos

Naudokite vytos poros laidus ir, jei to reikalauja montavimo aplinka, ekranuotą kabelį, kad sumažintumėte elektromagnetinius trukdžius. Užtikrinkite teisingą A/B poliškumą RS-485 jungtims ir prijunkite terminavimo rezistorius magistralės galuose, jei to reikalauja tinklo ilgis ir duomenų perdavimo sparta. Kad užtikrintumėte geriausią signalo vientisumą, venkite tiesti kabelį šalia aukštos įtampos maitinimo linijų.
