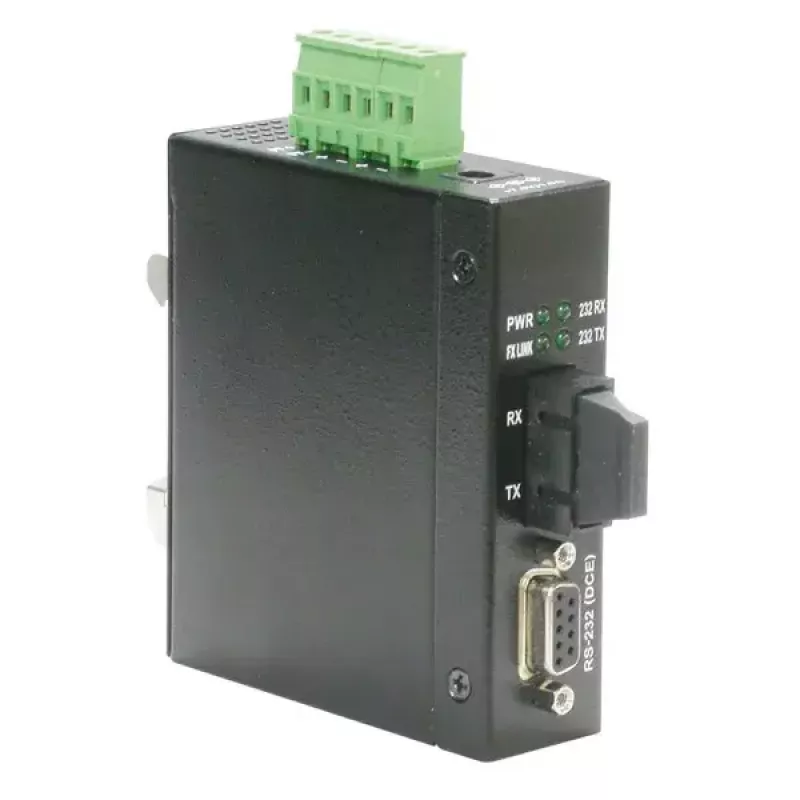

Pramoninis keitiklis RS232 ROLINE 21.13.1141

Pramoninis keitiklis ROLINE RS232 į daugiamodį optinį pluoštą (modelis 21.13.1141) užtikrina patikimą ryšį tarp dviejų RS-232 nuosekliosios sąsajos įrenginių naudojant daugiamodį pluoštą su SC jungtimis. Jis atlieka skaidrų RS-232 duomenų ir visų valdymo signalų konvertavimą, palaiko visas perdavimo spartas be naudotojo konfigūravimo ir yra skirtas montuoti pramoninėse spintose ant DIN bėgelio tvirtinamame metaliniame korpuse. Įrenginys pasižymi sustiprinta signalų apsauga ir yra pritaikytas plačiam darbinės temperatūros bei maitinimo įtampos diapazonui, kad atitiktų pramoninės aplinkos reikalavimus.

Privalumai

Keitiklis užtikrina visišką RS-232 linijų ir valdymo signalų skaidrumą, todėl nereikia derinti protokolo ar perdavimo spartos. Jis turi apsaugą nuo viršįtampių, elektrostatinės iškrovos (ESD) ir galvaninę izoliaciją RS-232 sąsajoms, palaiko platų įėjimo įtampos diapazoną (7–30 V DC) ir yra su ventiliatoriaus nereikalaujančiu tvirtu metaliniu korpusu bei DIN bėgelio tvirtinimu pramoniniam naudojimui. Įrenginys atitinka pramoninius elektromagnetinės spinduliuotės ir atsparumo standartus ir veikia plačiame temperatūrų diapazone.

Tinka

• RS-232 jungčių prailginimui dideliais atstumais naudojant daugiamodį pluoštą
• Pramoninės automatikos spintoms ir valdymo korpusams
• Aplinkoms, kuriose reikalinga apsauga nuo elektromagnetinių trukdžių ir signalų izoliacija
• Pritaikymams, kur reikia paprasto prijungimo ir veikimo RS-232 konvertavimo bei suderinamumo su bet kokia perdavimo sparta

Pagrindinės specifikacijos

• Modelis: ROLINE 21.13.1141
• Funkcija: RS-232 į daugiamodį optinį pluoštą keitiklis
• Pluošto jungtis: SC (daugiamodė)
• RS-232: skaidrus duomenų ir visų valdymo signalų konvertavimas
• Perdavimo sparta: palaiko visas RS-232 perdavimo spartas, konfigūravimas nereikalingas
• Maitinimo įvestis: 7–30 V DC, maks. 2,4 W
• Maitinimo jungtys: gnybtų blokas ir DC kištukas (6,3 mm / 2,0 mm)
• Darbinė temperatūra: -20 °C iki +70 °C
• Montavimas: suderinamas su DIN bėgeliu
• Apsauga: RS-232 apsauga nuo viršįtampių, ESD ir izoliacija; pramoniniai spinduliuotės ir atsparumo reitingai

Kaip naudoti

Sumontuokite keitiklį ant DIN bėgelio spintoje ir prijunkite RS-232 nuosekliuosius įrenginius prie RS-232 sąsajos. Sujunkite daugiamodį pluoštą naudodami SC jungtis tarp dviejų keitiklių. Maitinimą tiekkite per gnybtų bloką arba DC kištuką (7–30 V DC). Įrenginys veikia skaidriai, nereikalaujant perdavimo spartos ar protokolo nustatymų; įjungus ir prijungus, jis perduoda RS-232 duomenis ir valdymo signalus optine jungtimi.

Rekomendacijos

Įrenkite keitiklius abiejuose pluošto jungties galuose ir naudokite tinkamą DIN bėgelio maitinimo šaltinį (rekomenduojamas ROLINE DIN bėgelio maitinimo blokas 21.13.1226), kad užtikrintumėte stabilų veikimą. Patikrinkite pluošto tipo ir jungčių suderinamumą (daugiamodis SC) ir užtikrinkite tinkamą įžeminimą bei izoliaciją geriausiam atsparumui pasiekti.
