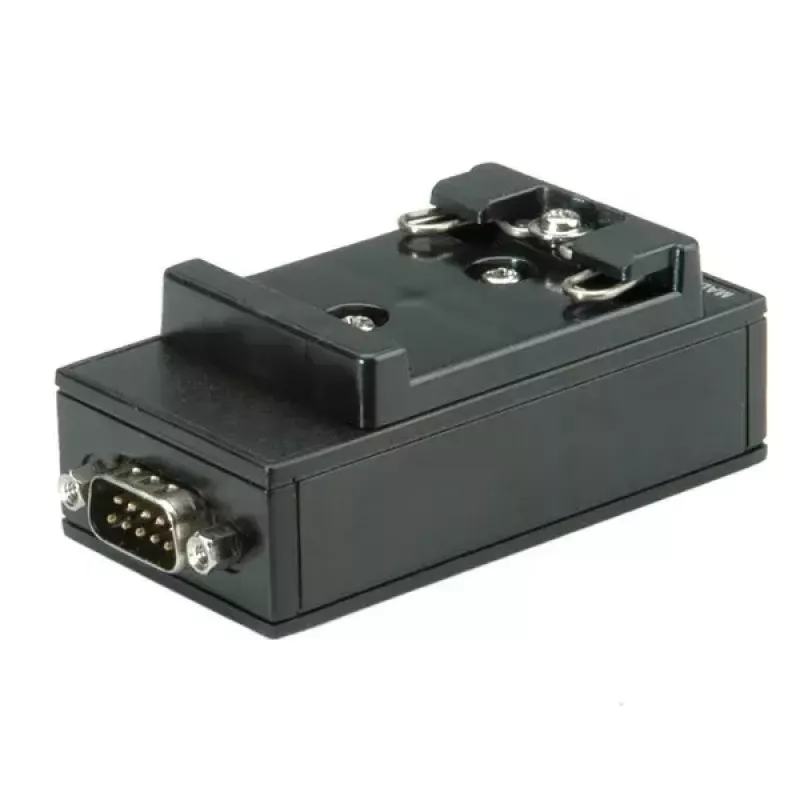

USB 2.0 į RS232 adapteris ROLINE 12.02.1001

ROLINE USB 2.0 į RS232 adapteris ROLINE 12.02.1001 yra kompaktiškas sprendimas RS232 nuosekliųjų įrenginių prijungimui prie kompiuterio USB prievado. Adapteris palaiko USB 2.0/1.1/1.0 standartus, užtikrina duomenų perdavimo spartą iki 115200 bit/s ir turi 15 kV ESD apsaugą RS232 prievade. Sukurtas montuoti ant DIN bėgelio, maitinamas per Mini USB Type B jungtį (40 mA) ir suderinamas su įvairiomis Windows operacinėmis sistemomis.

Privalumai

Adapteris suderina platų OS suderinamumą ir „plug-and-play“ patogumą su kompaktiška, DIN bėgeliui paruošta forma. Jis užtikrina patikimą ESD apsaugą RS232 sąsajai ir palaiko standartinę nuosekliąją spartą iki 115200 bit/s. Įrenginys naudoja Mini USB Type B maitinimo ir duomenų jungtį, sumažindamas kabelių netvarką ir supaprastindamas montavimą pramoninėse ar valdymo spintų aplinkose.

Tinka

• Pasenusių RS232 įrenginių (pvz., nuosekliųjų skaitiklių, valdiklių, brūkšninių kodų skaitytuvų) prijungimui prie šiuolaikinių kompiuterių ar įterptinių sistemų
• DIN bėgelio montavimui valdymo spintose ir automatikos stovuose
• Programoms, kurioms reikalinga ESD apsauga nuosekliajam ryšiui

Pagrindinės specifikacijos

• Sąsaja: USB 2.0 į RS232 (DB9 kištukas)
• USB suderinamumas: USB 2.0, USB 1.1, USB 1.0
• Maksimali duomenų sparta: iki 115200 bit/s
• ESD apsauga: 15 kV RS232 prievade
• Jungtys: 1x DB9 kištukas, 1x Mini USB Type B
• Maitinimas: tiekiamas per Mini USB Type B (40 mA)
• Montavimas: DIN bėgelis
• Palaikomos OS: Windows 98SE/ME/2000/Server 2003/XP/Server 2008/Vista/7
• Spalva: juoda

Kaip naudoti

Pritvirtinkite adapterį ant DIN bėgelio ir prijunkite DB9 kištuką prie RS232 įrenginio. Įkiškite Mini USB Type B kabelį į adapterį ir į kompiuterio USB prievadą, kad būtų tiekiami duomenys ir maitinimas. Jei operacinė sistema paragins, įdiekite reikiamas tvarkykles; daugelis sistemų atpažins adapterį kaip COM prievadą nuosekliajam ryšiui. Sukonfigūruokite pagrindinės programinės įrangos nuosekliojo prievado nustatymus (spartą, paritetą, duomenų bitus, stabdymo bitus), kad jie atitiktų RS232 įrenginį, iki 115200 bit/s.

Rekomendacijos

Patikimam veikimui naudokite ekranuotą USB kabelį ir venkite tiesti USB kabelį greta aukštos įtampos linijų. Prieš diegdami patikrinkite tvarkyklės suderinamumą su jūsų Windows versija ir įsitikinkite, kad RS232 įrenginio nustatymai atitinka COM prievado konfigūraciją pagrindiniame kompiuteryje.
