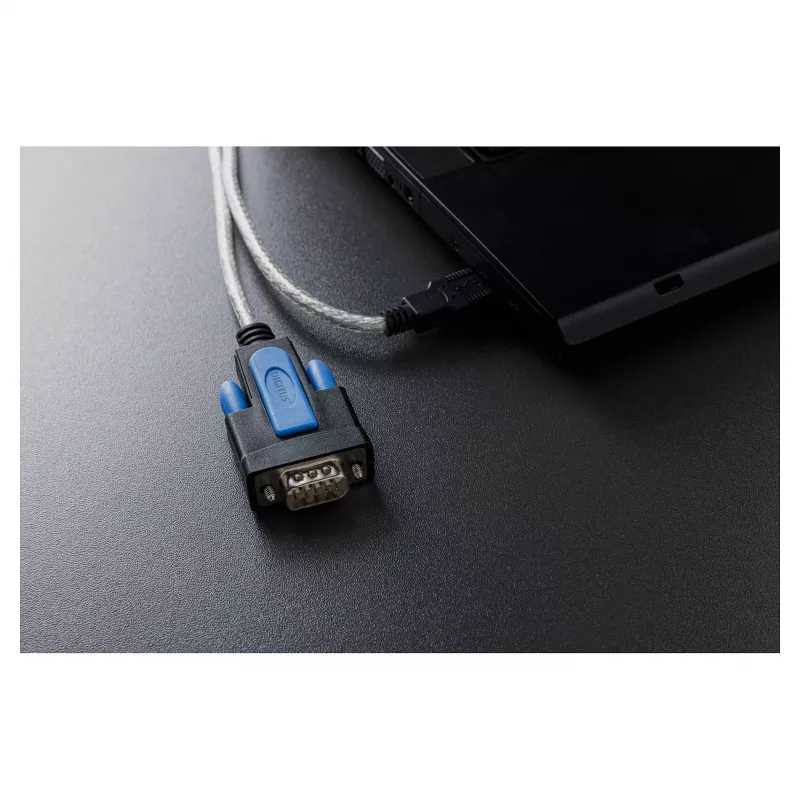

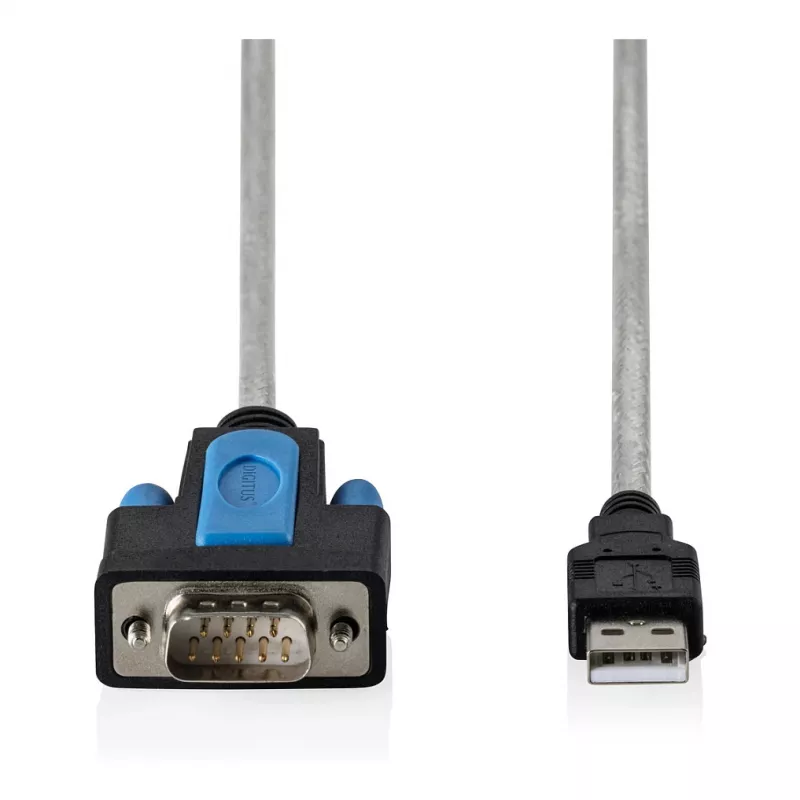

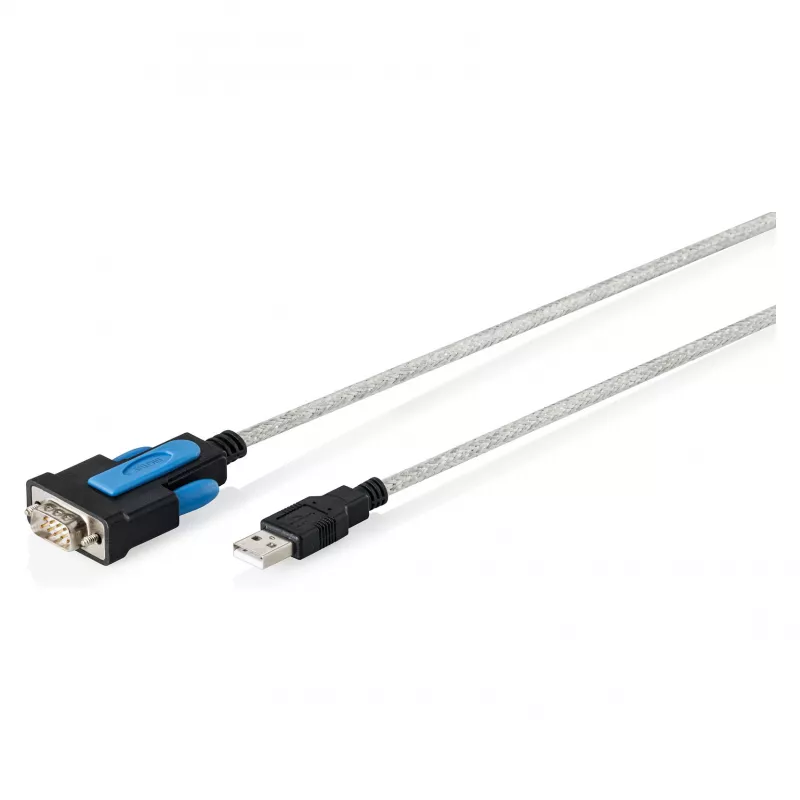

USB 2.0 į RS232 adapterio kabelis DIGITUS DA-70170, FTDI mikroschema, 1,8 m, USB Type-A į DB9

DIGITUS USB 2.0 į RS232 adapterio kabelis DA-70170 yra kombinuotas kabelio ir adapterio sprendimas, jungiantis USB Type-A prievadus su RS232 DB9 įrenginiais. 1,8 m permatomas kabelis integruoja FTDI (FT232RNL) mikroschemą, kuri konvertuoja USB signalus į nuosekliuosius RS232 lygius ir užtikrina platų tvarkyklių palaikymą bei patikimą dvipusį nuoseklųjį ryšį. Kabelis tiekia realias RS232 išėjimo įtampos parinktis, turi auksuotus kontaktus ir saugų varžtinį tvirtinimą, skirtą patikimam prijungimui prie senesnės įrangos ir pramoninių periferinių įrenginių.

Privalumai

Integruota FTDI mikroschema užtikrina stabilų signalo konvertavimą ir automatinį tvarkyklių atpažinimą daugelyje operacinių sistemų, todėl sumažėja diegimo pastangos. Auksuoti kontaktai pagerina laidumą ir atsparumą korozijai, o dvipusis veikimas palaiko vienalaikį siuntimą ir priėmimą. Vieno kabelio konstrukcija pašalina atskirų adapterių poreikį, o 1,8 m ilgis suteikia lankstumo išdėstant prijungtus įrenginius.

Tinka

• Senesnių RS232 modemų ir nuosekliųjų spausdintuvų prijungimui prie šiuolaikinių kompiuterių ir nešiojamųjų kompiuterių
• Pramoniniams valdikliams ir PLC, kuriems reikia DB9 nuosekliosios sąsajos
• Prekybos taškų (POS) terminalams, matavimo prietaisams ir laboratorinei įrangai su RS232 prievadais
• Maršrutizatorių, komutatorių ir kitų tinklo įrenginių su nuosekliosiomis konsolėmis konfigūravimui ir priežiūrai
• Įterptinių sistemų kūrimui ir derinimui, kai reikia nuosekliojo ryšio

Pagrindinės specifikacijos

• Sąsaja: USB 2.0 (USB Type-A kištukas) į RS232 (DB9 kištukas)
• Mikroschema: FTDI FT232RNL
• Kabelio ilgis: 1,8 m (permatomas)
• Duomenų perdavimo sparta: nuo 75 iki 128 000 bps
• Signalo lygiai: RS232 išėjimas (5V / 3,3V / 2,8V / 1,8V) ir TTL įvesties suderinamumas
• Ryšio režimas: dvipusis
• Jungties danga: auksuoti kontaktai
• Tvirtinimas: varžtinis tvirtinimas saugiam DB9 prijungimui
• Operacinių sistemų suderinamumas: Windows, macOS, Linux, ChromeOS (automatinis tvarkyklių palaikymas naujausioms versijoms)

Kaip naudoti

Įkiškite USB Type-A galą į laisvą USB 2.0 (arba USB 3.0) prievadą pagrindiniame kompiuteryje ir prijunkite DB9 kištuką prie nuosekliojo įrenginio. Leiskite operacinei sistemai automatiškai įdiegti tvarkykles arba įdiekite FTDI tvarkykles, jei to reikia jūsų OS versijai. Konfigūruokite nuosekliojo prievado parametrus (perdavimo spartą, lyginumą, duomenų bitus, stabdymo bitus) pagrindinėje programoje arba terminalo programinėje įrangoje, kad jie atitiktų prijungtą įrenginį. Naudokite varžtinį tvirtinimą, kad pritvirtintumėte DB9 jungtį ir išvengtumėte atsitiktinio atsijungimo.

Rekomendacijos

Patikimam veikimui užtikrinti suderinkite kabelio duomenų perdavimo spartą ir nuosekliuosius parametrus su periferinio įrenginio nustatymais, užtikrinkite tvirtą varžtinį DB9 kištuko sujungimą ir tieskite kabelį toliau nuo aukštos įtampos arba triukšmingų elektros linijų. Kai naudojate maitinamuose baterijomis sistemose, patikrinkite energijos valdymo ir nuotolinio pažadinimo nustatymus, jei to reikalauja prijungtas įrenginys.
