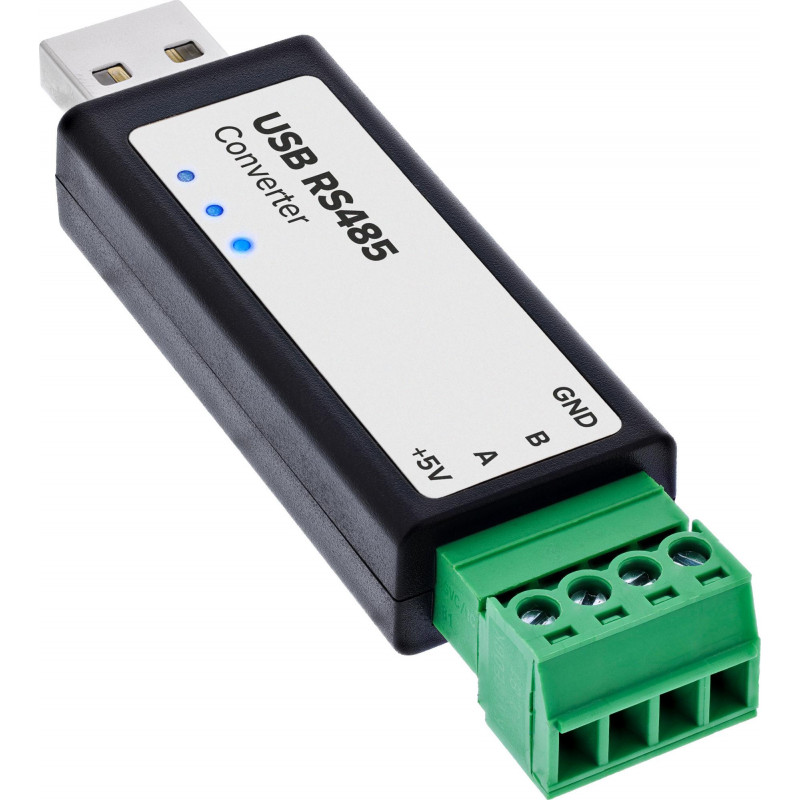

InLine® USB į RS485 serijinis konverteris su FTDI lustu

InLine® USB į RS485 serijinis konverteris su FTDI lustu tiesiogiai prijungia kompiuterį su USB-A prievadu prie RS485 įrenginių ir magistralės sistemų. Jis užtikrina patikimą serijinį duomenų perdavimą per virtualų COM prievadą, leidžiantį naudoti esamą programinę įrangą be sudėtingų modifikacijų. Adapteris tinka Modbus RTU ir kitoms RS485 programoms pramoninėje automatizacijoje, pastatų automatizavime, matavimo ir valdymo technologijose bei energijos stebėjime.

Pagrindinės savybės

• Jungia USB-A prie RS485 įrenginių ir magistralės sistemų
• FTDI FT232RNL lustas patikimam duomenų perdavimui
• Automatinis aparatinės įrangos krypties perjungimas pusiau dvipusiam ryšiui
• Nereikia konfigūruoti per RTS/CTS signalus ar programinės įrangos komandas
• Integruotas 120 Ω terminavimo rezistorius mažina signalo atspindžius
• ESD apsauga, apsauginiai diodai ir atstatomi saugikliai
• USB maitinamas 5 V išėjimas iki 400 mA mažos srovės įrenginiams
• Būsenos indikatoriai: PWR, TXD, RXD

Specifikacijos

• Prekės ženklas: InLine
• MPN: 33307C
• Produkto tipas: USB į serijinį RS485 adapteris
• Serijinės sąsajos tipas: RS-485
• Lustas: FTDI FT232RNL
• Pagrindinio įrenginio jungtis: USB-A male
• Įrenginio jungtis: RS485 varžtų terminalas
• Kontaktų priskyrimas: GND, A, B, +5 V
• Perdavimo greitis: nuo 300 iki 512 000 bps
• Perdavimo režimas: Pusiau dvipusis su automatiniu krypties perjungimu
• Maksimalus RS485 kabelio ilgis: iki maždaug 1,2 km
• Maksimalus USB kabelio ilgis: iki maždaug 5 m
• Magistralės dalyviai: iki 32 įrenginių viename magistralės segmente
• Terminavimo rezistorius: Integruotas 120 Ω
• +5 V išėjimas: USB maitinamas, maks. 400 mA
• USB apsauga: 200 mA PTC saugiklis, ESD apsauga
• RS485 apsauga: Apsauginiai diodai, atstatomas saugiklis
• Būsenos indikatoriai: PWR, TXD, RXD
• Palaikomos operacinės sistemos: Windows XP/7/8/8.1/10/11, Linux, macOS, Android, Windows CE
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Drėgmė: nuo 5 % iki 95 % RH, nesikondensuojanti
• Kilmės šalis: Kinija
• Muitų tarifo numeris: 8536699099
