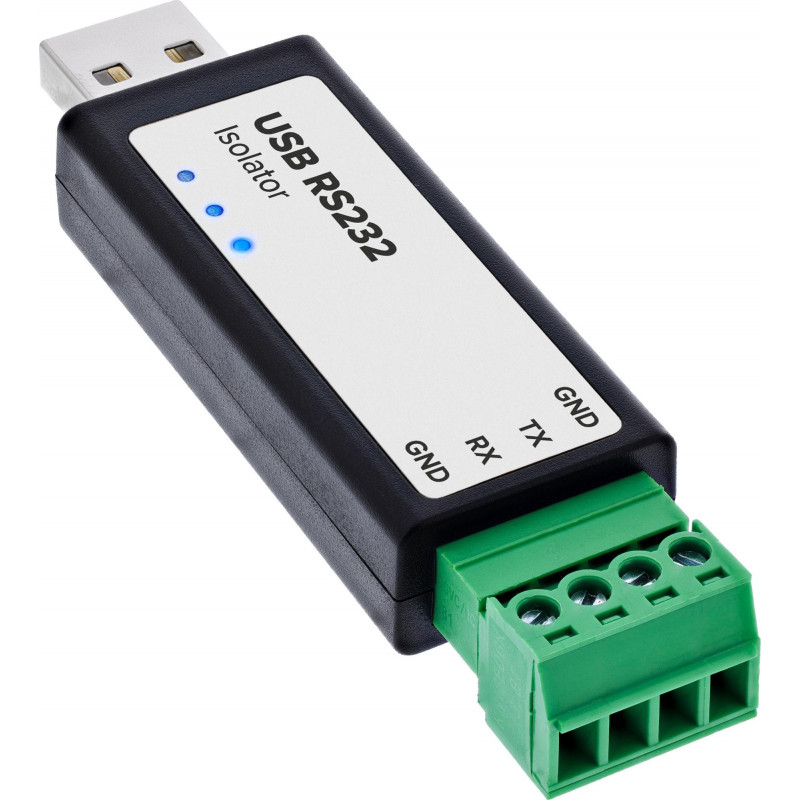

InLine® USB į serijinį RS232 keitiklis su izoliatoriumi

InLine® USB į serijinį RS232 keitiklis su izoliatoriumi jungia kompiuterius su USB-A prievadu prie serijinių RS232 įrenginių per 4 kontaktų varžtinį gnybtą. Jis užtikrina galvaninę izoliaciją iki 2,5 kV, sumažindamas potencialų skirtumus, įžeminimo kilpas ir elektromagnetinius trukdžius, taip padidindamas veikimo patikimumą. Adapteris naudoja FTDI FT232RNL lustą ir palaiko perdavimo spartą nuo 300 iki 921 600 b/s.

Pagrindinės savybės

• Galvaninė izoliacija iki 2,5 kV tarp USB ir RS232
• FTDI FT232RNL lustas stabiliam duomenų perdavimui
• Jungiama per 4 kontaktų varžtinį gnybtą (GND, TX, RX, GND)
• Virtualus COM prievadas lengvam integravimui
• Integruotas izoliuotas DC/DC keitiklis, 200 mA PTC saugiklis, ESD apsauga ir TVS diodai
• Būsenos indikatoriai: PWR, TXD, RXD
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +85 °C

Specifikacijos

• Prekės ženklas: InLine
• MPN: 33307B
• Produkto tipas: USB į serijinį adapteris
• Serijinės sąsajos tipas: RS-232
• Lustas: FTDI FT232RNL
• Prijungimas prie pagrindinio įrenginio: USB-A male
• Prijungimas prie įrenginio: RS232 varžtinis gnybtas
• Kontaktų išdėstymas: GND, TX, RX, GND
• Perdavimo sparta: nuo 300 iki 921 600 bps
• Perdavimo režimas: taškas į tašką
• Maksimalus RS232 kabelio ilgis: iki maždaug 15 m
• Maksimalus USB kabelio ilgis: iki maždaug 5 m
• Signalo izoliacija: ADI magnetinės izoliacijos technologija
• Izoliacijos įtampa: iki 2,5 kV
• Maitinimo izoliacija: integruotas izoliuotas DC/DC keitiklis
• USB apsauga: 200 mA PTC saugiklis, ESD apsauga
• RS232 apsauga: TVS diodas, apsauginiai diodai
• Būsenos indikatoriai: PWR, TXD, RXD
• Palaikomos operacinės sistemos: Windows 7/8/8.1/10/11, Linux, macOS, Android
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Drėgmė: nuo 5 % iki 95 % RH, be kondensacijos
