Grįžtamojo ryšio adapteris DeLOCK 66827 DB9 moteriška RS-232/422/485

„DeLOCK“ grįžtamojo ryšio adapteris 66827 yra DB9 moteriška nuoseklioji jungtis, skirta RS-232, RS-422 ir RS-485 ryšio linijų testavimui ir trikčių šalinimui. Jis leidžia grąžinti siunčiamus signalus atgal į priėmimo linijas, kad kūrimo, priežiūros ir diagnostikos metu būtų galima atlikti klaidų ir duomenų analizę. Adapteris yra sidabrinės spalvos ir kompaktiškas, kad būtų patogu naudoti laboratorinėje ir lauko aplinkoje.

Privalumai

Adapteris palaiko kelis nuosekliuosius standartus (RS-232/422/485), naudojant DB9 moterišką jungtį, todėl tinka įvairių įrenginių sąsajoms. Dėl paprastos pasyvios konstrukcijos nereikia maitinimo ar programinės įrangos, todėl jį galima greitai panaudoti grįžtamojo ryšio testams ir linijų patikrai. Kompaktiškas sidabrinis korpusas užtikrina lengvą naudojimą ir pernešamumą inžinieriams ir technikams.

Tinka

• Nuosekliųjų prievadų su DB9 jungtimis testavimui ir trikčių šalinimui
• RS-232, RS-422 ir RS-485 linijų grįžtamojo ryšio ir signalų patikrai
• Įrenginių diagnostikai, priežiūrai ir programinės įrangos ar duomenų perdavimo patikroms

Pagrindinės specifikacijos

• Jungtis: DB9 moteriška (nuoseklioji RS-232/422/485)
• Palaikomi standartai: RS-232, RS-422, RS-485
• Spalva: Sidabrinė
• Gamintojas: DELOCK
• MPN: 66827
• EAN: 4043619668274

Kaip naudoti

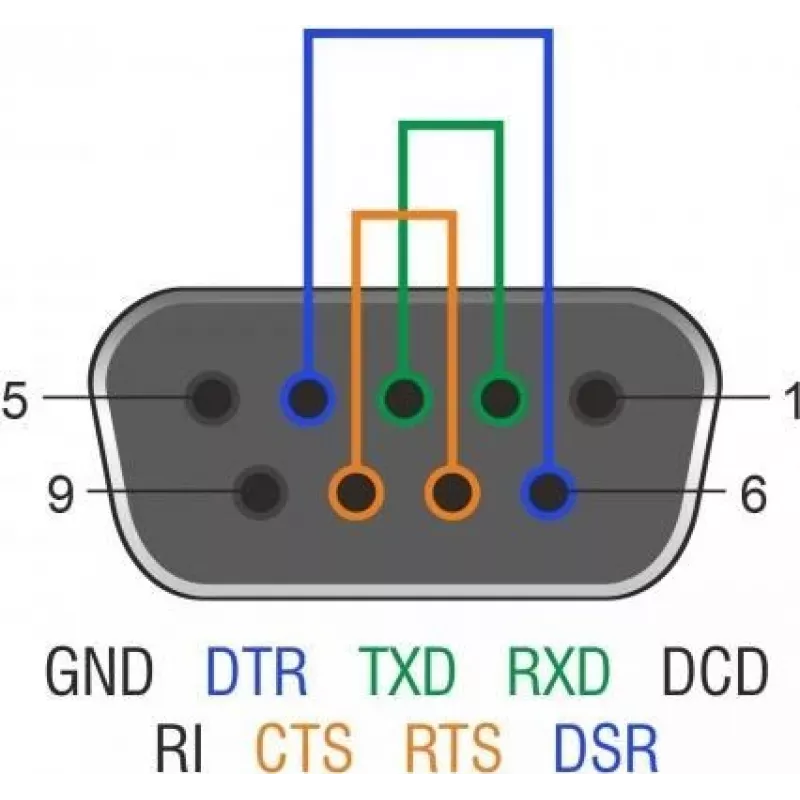

Prijunkite adapterį prie įrenginio DB9 nuosekliojo prievado, kad siuntimo kontaktai būtų sujungti su priėmimo kontaktais, sukuriant grįžtamojo ryšio sąlygą. Naudokite tinkamą nuosekliojo terminalo programinę įrangą arba testavimo įrangą duomenims siųsti ir priimti; patikrinkite, ar perduoti duomenys gaunami teisingai, kad patvirtintumėte prievado funkcionalumą. RS-422/RS-485 sistemose prieš testavimą užtikrinkite tinkamą laidų sujungimą ir magistralės užbaigimą.

Rekomendacijos

Adapterį naudokite tik diagnostikos ir testavimo tikslais suderinamose DB9 nuosekliosiose sąsajose. Įsitikinkite, kad testuojamas įrenginys yra įjungtas ir sukonfigūruotas teisingam nuosekliajam standartui ir perdavimo spartai. Venkite naudoti adapterį aktyviuose kelių mazgų RS-485 tinkluose, neišskyrus mazgo, kad būtų išvengta trikdžių kitiems įrenginiams.
