Jungtis DeLOCK 2xDB9 87713 Juoda

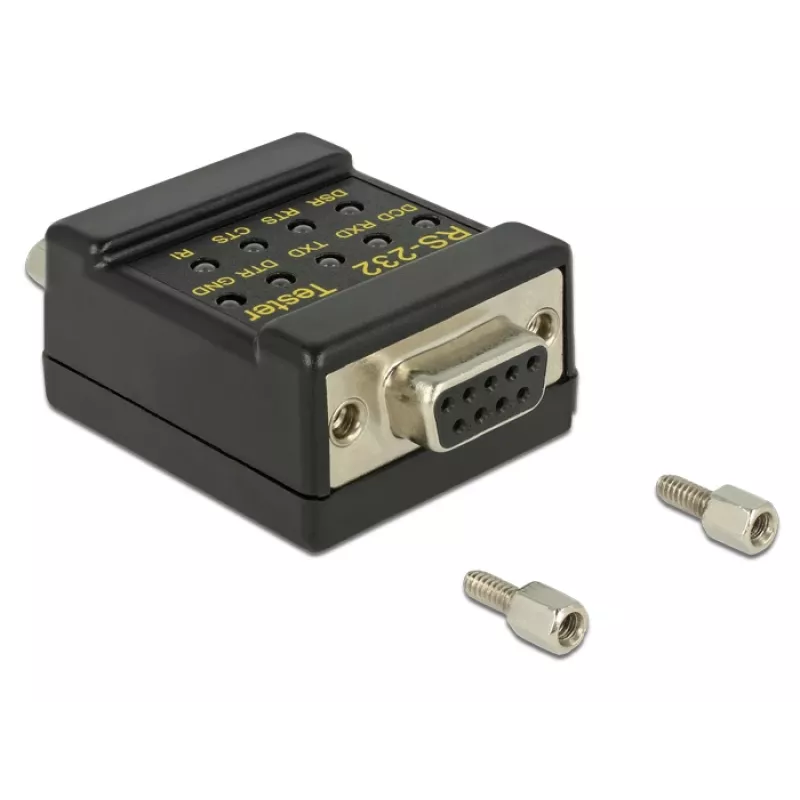

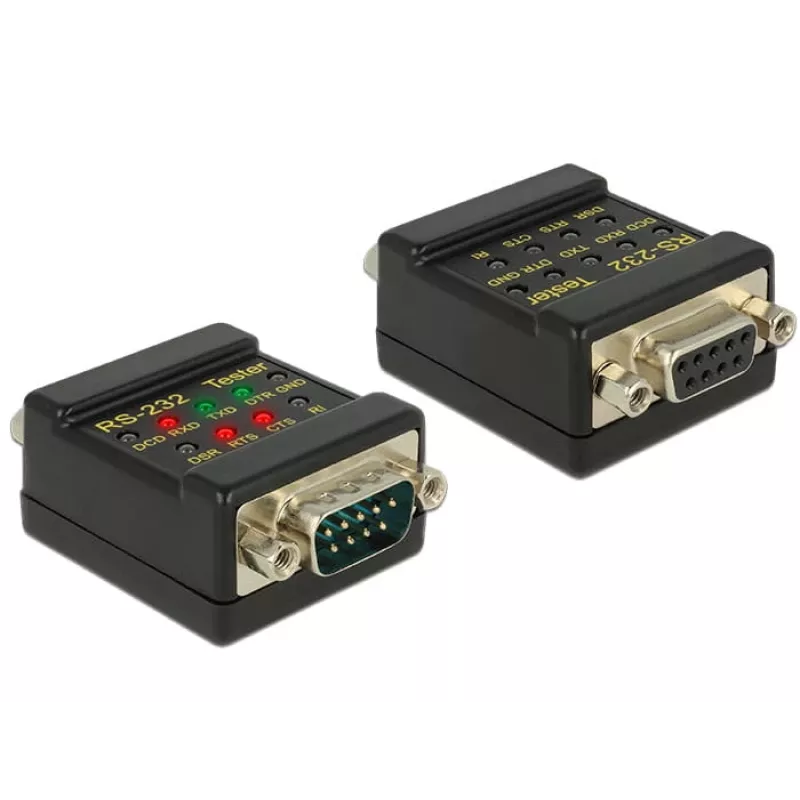

Šis Delock RS-232 testeris yra kompaktiškas, pasyvus jungties įrenginys, leidžiantis greitai patikrinti DB9 nuosekliuosius ryšius be išorinio maitinimo šaltinio. Su dviem DB9 jungtimis juodame korpuse testeris rodo kiekvienos duomenų linijos loginę būseną per devynis šviesos diodus (raudonas/žalias/išjungtas) ir padeda nustatyti pertraukimus, susikryžiavusius laidus ar trumpuosius jungimus.

Privalumai

Integruoti šviesos diodai užtikrina aiškų, tiesioginį signalų būsenos rodymą visose svarbiose RS-232 linijose. Nereikia jokio išorinio maitinimo šaltinio, todėl supaprastinamas nešiojamasis testavimas ir įrengimo patikrinimai. Kompaktiškas juodos spalvos DB9 į DB9 formos faktorius leidžia lengvai nešiotis ir prijungti tarp įrenginių.

Tinka

• Greitam RS-232 DB9 kabelių laidyno patikrinimui
• Nuosekliojo prievado jungčių trikčių šalinimui pramoninėje įrangoje
• Lauko patikroms ir vietiniam įrenginių su DB9 sąsajomis aptarnavimui
• Laido pertraukimų, susikryžiavusių porų ir trumpųjų jungimų nuosekliojo ryšio linijose aptikimui

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis / MPN: 87713
• Jungtis 1: DB9
• Jungtis 2: DB9
• Gaminio spalva: Juoda
• Svoris: 0.055 kg
• Funkcija: Pasyvus RS-232 ryšio ir sąsajos testeris su 9 šviesos diodais (raudonas/žalias/išjungtas)

Kaip naudoti

Prijunkite testerį tarp dviejų DB9 nuosekliojo prievado jungčių arba įstatykite jį nuosekliai su DB9 kabeliu ir įrenginiu. Stebėkite devynis šviesos diodus, kad nustatytumėte kiekvienos RS-232 linijos loginį lygį; raudona ir žalia spalvos rodo skirtingas signalų būsenas, o nedegantis šviesos diodas rodo signalo nebuvimą. Naudokite šviesos diodų modelį, kad nustatytumėte laidyno gedimus, tokius kaip atviros grandinės, susikryžiavę laidai ar trumpieji jungimai.

Rekomendacijos

Testeris skirtas RS-232 DB9 jungčių diagnostinėms patikroms. Venkite drėgmės ir per didelio mechaninio poveikio. Naudokite jį tik su maitinamais RS-232 prievadais pagal įrenginio specifikacijas ir prieš atlikdami bet kokius invazinius remonto darbus atjunkite įrenginius.
