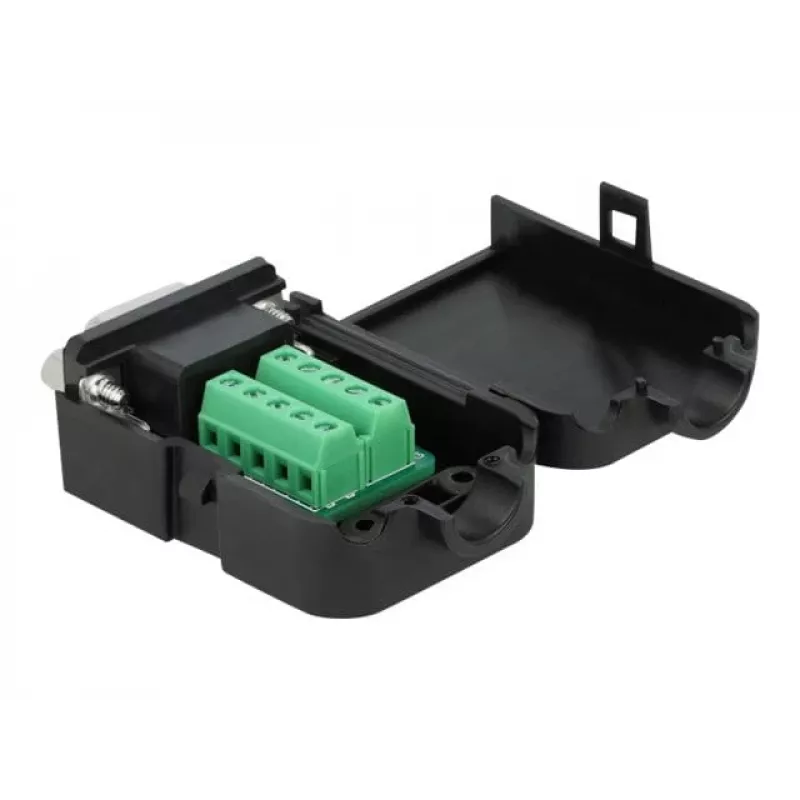

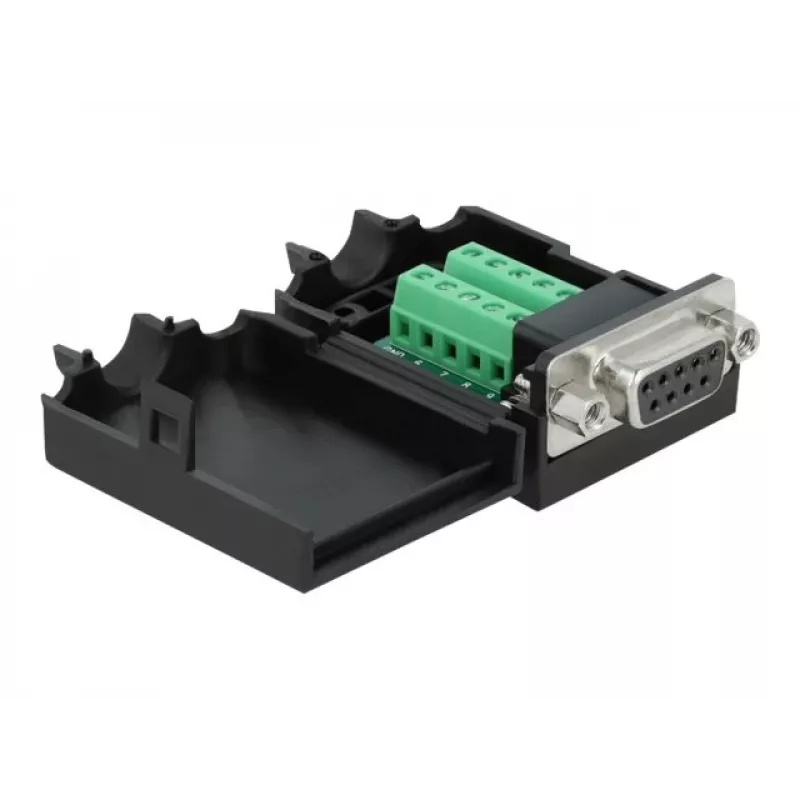

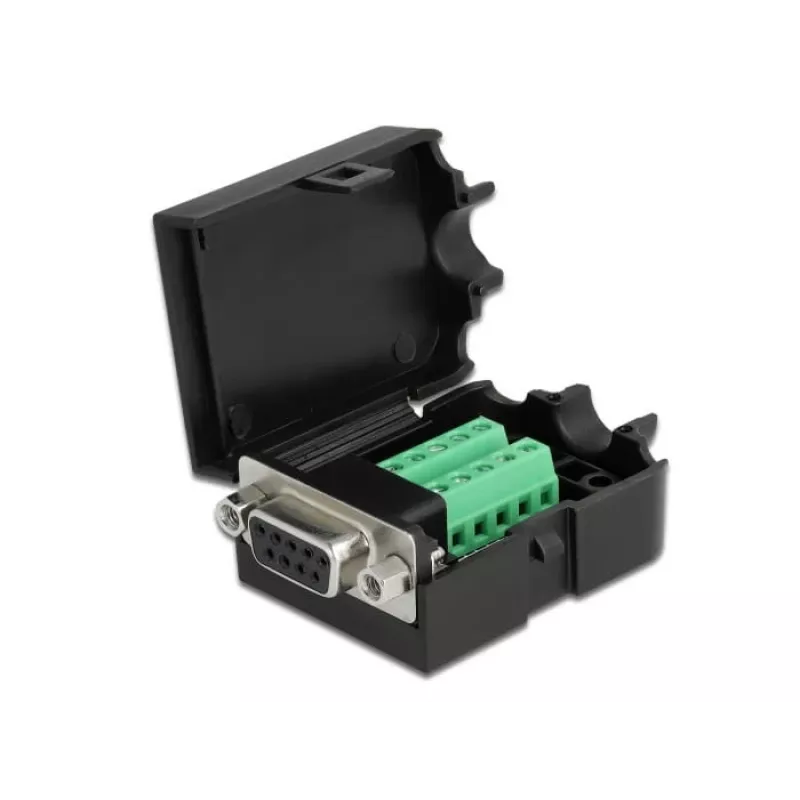

Laido jungtis DeLOCK 66265 Sub-D 9 10 kontaktų gnybtų blokas Juoda

DeLOCK 66265 laido jungtis yra kompaktiškas Sub-D suderinamas gnybtų blokas, turintis 9 ir 10 kontaktų parinktis plikų laidų sujungimui. Įtaisyta juodame plastikiniame korpuse, adapteris apsaugo plokštę nuo nešvarumų ir mechaninių pažeidimų, tuo pačiu sumažindamas montavimo vietos poreikį. Jungtis priima AWG 26–18 laidininkus ir tiekiama kaip vienas vienetas polietileniniame maišelyje.

Privalumai

Plastikinis korpusas apsaugo nuo nešvarumų ir atsitiktinių smūgių, o integruota įtempimo sumažinimo sistema pritvirtina kabelį korpuso viduje, kad sumažintų įtampą litavimo jungtims ir gnybtams. Maži matmenys daro jį tinkamą montavimui ribotoje erdvėje, o dviejų Sub-D kontaktų konfigūracijų palaikymas padidina laidų sujungimo lankstumą.

Tinka

• Pramonės reikmėms, kurioms reikalingos Sub-D gnybtų jungtys
• Pomėgių projektams, pavyzdžiui, modelių geležinkeliams
• Kompaktiškai elektronikai ir valdymo pultams
• Prototipų kūrimui ir „pasidaryk pats“ laidų sujungimo užduotims

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis / MPN: 66265
• EAN: 4043619662654
• Jungties tipas: Sub-D 9 / Sub-D 10 gnybtų blokas
• Laido dydžio palaikymas: AWG 26–18
• Spalva: Juoda
• Matmenys (P × G × A): 34,4 × 51,8 × 21 mm
• Pakuotė: 1 vnt. polietileniniame maišelyje

Kaip naudoti

Nuimkite izoliaciją nuo laidininko iki tinkamo ilgio gnybtui. Įkiškite pliką laidą į gnybto tašką ir pritvirtinkite pagal Sub-D bloke naudojamą gnybto varžto ar spaustuko mechanizmą. Praveskite kabelį per korpusą taip, kad integruota įtempimo sumažinimo sistema galėtų būti uždėta aplink laidininką, tada uždarykite arba pritvirtinkite korpusą, kad laidas laikytųsi vietoje. Prieš įjungdami grandinę, patikrinkite kiekvieną elektrinę jungtį, ar kontaktas yra saugus.

Rekomendacijos

Jungtis skirta žemos įtampos laidų sujungimui nurodytame AWG diapazone; neviršykite nustatyto laido dydžio ir užtikrinkite teisingą poliškumą bei patikimą pritvirtinimą. Ilgalaikiams įrenginiams periodiškai tikrinkite įtempimo sumažinimo sistemą ir gnybtų tvirtumą, kad išlaikytumėte patikimas jungtis.
