Laidų jungtis Parallel DB25 DeLOCK 66267

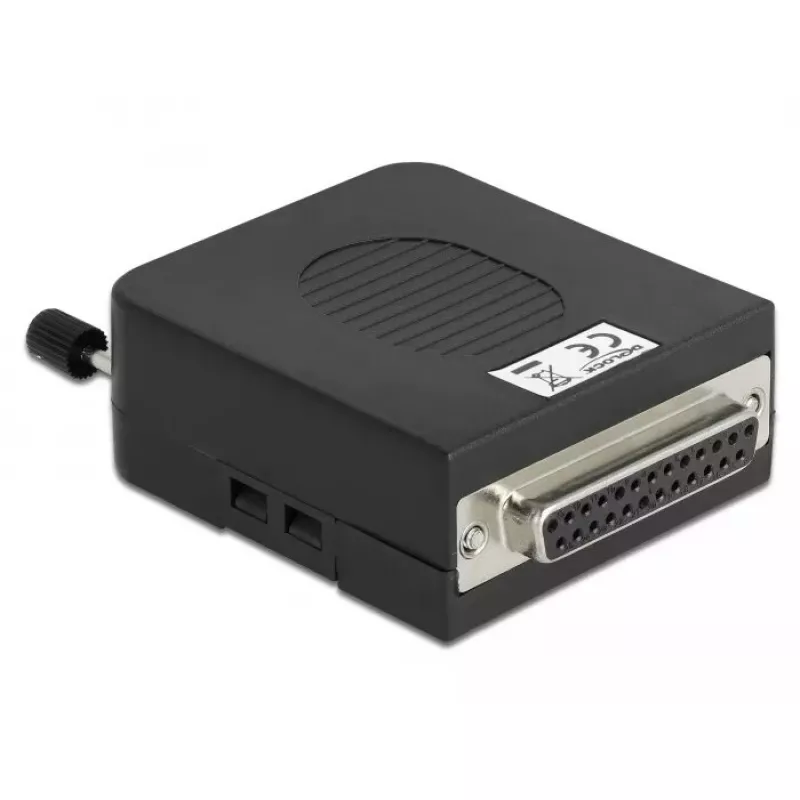

DeLOCK 66267 laidų jungtis pritaiko Parallel DB25 jungtį prie 26 kontaktų gnybtų bloko, leidžiančio tiesiogiai prijungti plikus laidus. Kompaktiškas juodas korpusas apsaugo spausdintinę plokštę ir turi integruotą įtempimo sumažinimą, kad pritvirtintų kabelį. Adapteris palaiko AWG 26–18 laidininkus ir tinka tiek pramoniniams, tiek mėgėjiškiems darbams, pavyzdžiui, geležinkelio modeliavimui.

Privalumai

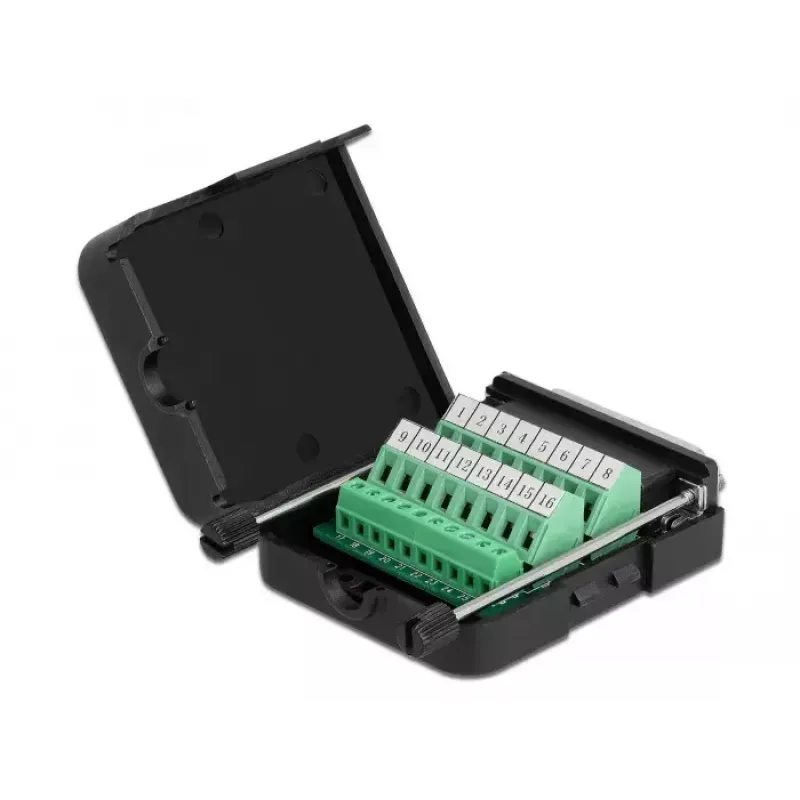

Plastikinis korpusas apsaugo PCB nuo dulkių ir mechaninių pažeidimų, išlaikydamas mažą svorį. Integruotas įtempimo sumažinimas fiksuoja kabelį korpuso viduje, kad sumažintų įtempimą litavimo vietose ir gnybtuose. Gnybtų blokas priima įvairių laidų skersmenų diapazoną (AWG 26–18), todėl jungtis yra lanksti įvairiems laidų prijungimo scenarijams.

Tinka

• Plikų laidų prijungimui prie Parallel DB25 sąsajų
• Pramoniniam valdymui ir signalų laidams
• Mėgėjiškai elektronikai ir geležinkelio modeliavimui
• Prototipų kūrimui ir bandymo įrenginiams

Pagrindinės specifikacijos

• Gamintojas: DELOCK
• Modelis / MPN: 66267
• EAN: 4043619662678
• Sąsaja: Parallel DB25 į 26 kontaktų gnybtų bloką
• Palaikomas laido skersmuo: AWG 26–18
• Spalva: Juoda
• Matmenys (P x G x A): 56,4 mm x 64,8 mm x 25 mm
• Pakuotė: 1 vnt., polietileninis maišelis

Kaip naudoti

Nuimkite izoliaciją nuo laidų galų iki tinkamo ilgio gnybtų blokui. Įkiškite kiekvieną pliką laidininką į atitinkamą gnybtą ir pritvirtinkite pagal gnybtų bloko tvirtinimo būdą (varžtu / spaustuku). Prijunkite Parallel DB25 kištuką prie atitinkamo DB25 lizdo savo įrenginyje. Įsitikinkite, kad kabelis tinkamai įtvirtintas integruotame įtempimo sumažinime, ir priveržkite visus įtempimo sumažinimo varžtus ar spaustukus, kad išvengtumėte judėjimo.

Rekomendacijos

Naudokite tik AWG 26–18 laidus ir prieš įjungdami sistemą patikrinkite poliškumą ir kontaktų išdėstymą. Nutieskite kabelius taip, kad sumažintumėte mechaninį įtempimą, ir venkite skysčių ar pernelyg didelio karščio poveikio. Nuolatinėms instaliacijoms periodiškai tikrinkite gnybtus ir įtempimo sumažinimą, kad jungtys būtų patikimos.
