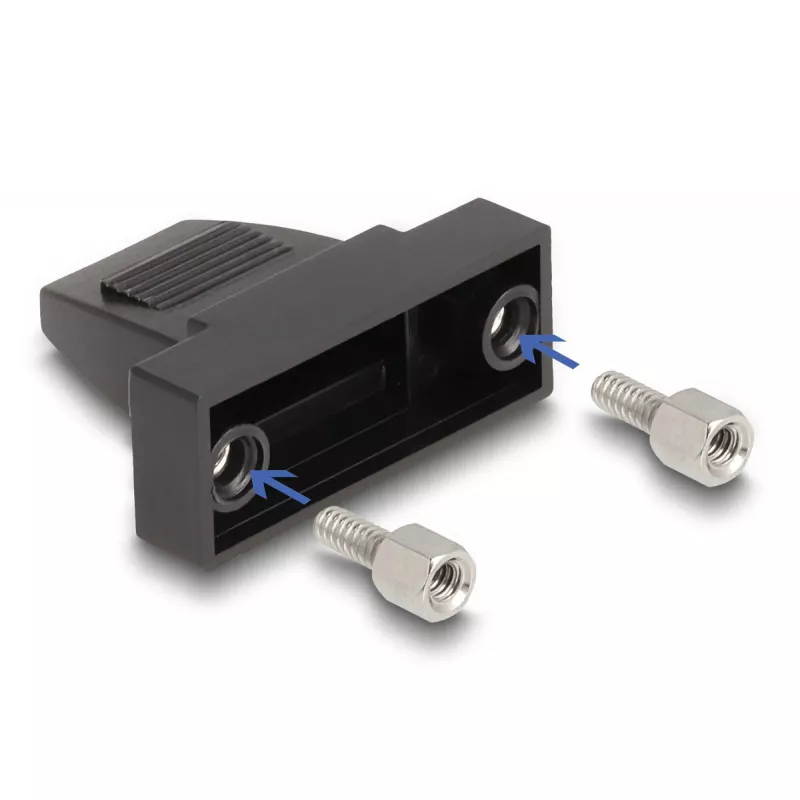

Kabelio gaubtelis DELOCK D-Sub korpusas 9 kontaktų plokščiam kabeliui, plastikinis, juodas, 25×32×14 mm

DELOCK D-Sub korpusas 9 kontaktų yra plastikinis kabelio gaubtelis, skirtas apsaugoti ir izoliuoti 9 kontaktų D-Sub patiną arba patelę ant plokščių kabelių mazgų. Kompaktiškų 25 × 32 × 14 mm matmenų ir juodos spalvos korpusas užtikrina mechaninę apsaugą, įtempimo sumažinimą ir tvarkingesnį lituotų ar presuotų jungčių kabelių vedimą. Dalis tiekiama kaip vienas vienetas ir skirta savarankiškam montavimui, kai reikalingas paprastas, patikimas D-Sub 9 jungčių korpusas.

Privalumai

Plastikinė konstrukcija suteikia lengvą apsaugą nuo dulkių ir atsitiktinio kontakto, išlaikant mažą bendrą svorį. Specialiai plokštiems kabeliams pritaikyta forma pagerina įtempimo sumažinimą, sumažindama įtampą litavimo ir presavimo vietose. Kompaktiški matmenys tinka ankštoms erdvėms ir leidžia tvarkingai vesti kabelius, nepridedant nereikalingo tūrio. Surinkimas yra paprastas ir palaiko rankinį montavimą bei pagrindinius kabelių valdymo poreikius.

Tinka

• Apsaugoti lituotas ar presuotas 9 kontaktų D-Sub jungtis ant plokščių juostinių ar plokščių kabelių
• „Pasidaryk pats“ elektronikos ir kabelių taisymo darbams, kuriems reikalingas kompaktiškas kabelio gaubtelis
• Korpusams ir įrenginiams, kur ribota erdvė ir reikalingas žemo profilio jungties dangtelis
• Prototipams ir mažų serijų mazgams, kuriems reikalingas įtempimo sumažinimas ir izoliacija

Pagrindinės specifikacijos

• Jungties suderinamumas: 9 kontaktų D-Sub (patinas arba patelė)
• Medžiaga: plastikas
• Spalva: juoda
• Išoriniai matmenys: 25 × 32 × 14 mm
• Skirtas naudoti su plokščių kabelių mazgais
• Tiekiamas kiekis: 1 vnt.
• Gamybos kilmė: Taivanas

Kaip naudoti

Paruoškite plokščią kabelį ir užbaikite D-Sub 9 kontaktų litavimą ar presavimą pagal jungties gamintojo instrukcijas. Užmaukite kabelio gaubtelį ant kabelio prieš galutinį surinkimą, jei prieiga leidžia, tada uždėkite korpusą aplink jungties korpusą taip, kad jis uždengtų jungties sritį. Įsitikinkite, kad kabelis tinkamai guli korpuse, kad būtų užtikrintas efektyvus įtempimo sumažinimas, ir prireikus pritvirtinkite jungties tvirtinimo elementus. Patikrinkite išlygiavimą ir ar korpusas netrukdo jungties sujungimui.

Rekomendacijos

Naudokite korpusą su tinkamo dydžio plokščiais kabeliais ir patikrinkite, ar jungtis ir sujungimo būdas yra suderinami su vidine erdve. Saugokite plastikinį korpusą nuo aukštos temperatūros ar cheminių tirpiklių, galinčių deformuoti ar pabloginti medžiagą. Kritinėse aplinkose apsvarstykite papildomas sandarinimo ar apsaugos priemones, viršijančias pagrindinį gaubtelį.
