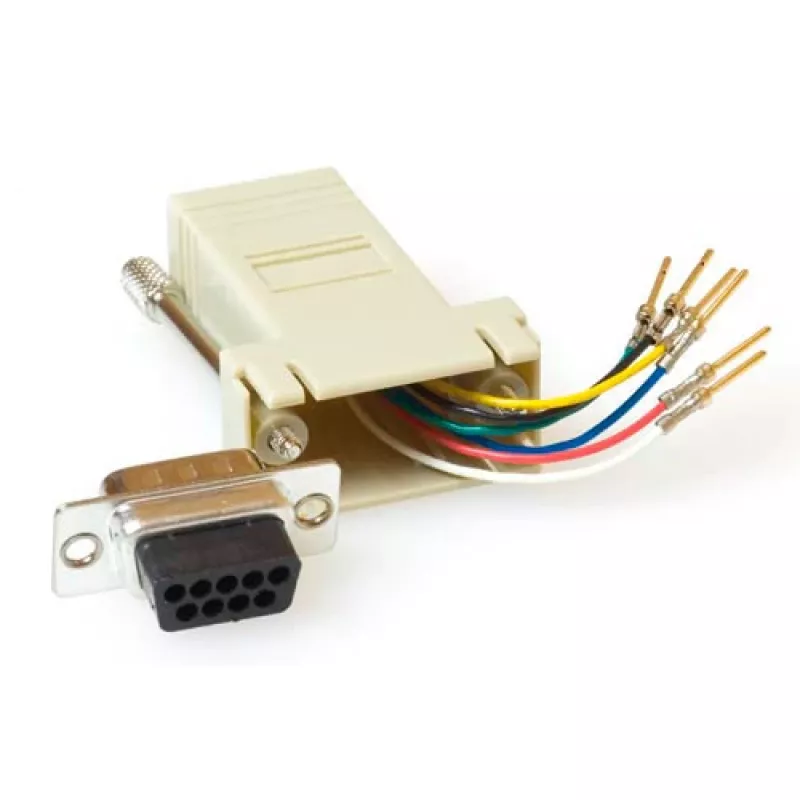

ACT montuojamas tvirtas adapteris RJ-45 lizdas į 9 kontaktų D-Sub kištuką

ACT TD09M8 adapteris sujungia 9 kontaktų D-sub kištukinį jungtį su RJ-45/RJ-12 lizdine moduline jungtimi viename montuojamame korpuse. Adapteris turi fiksuotus laidus RJ-45/RJ-12 pusėje su užspaudžiamais kontaktais kabelių galuose, kuriuos galima be įrankių įdėti į norimas D-sub jungties pozicijas. Korpusas turi fiksavimo varžtus D-sub galo tvirtinimui, užtikrinančius stabilų ryšį. Gaminys yra pilkos spalvos ir skirtas naudoti ten, kur reikalinga patikima sąsaja tarp D-sub ir modulinių tinklo/telefoninių kabelių.

Privalumai

Adapteris suteikia kompaktišką, tvirtą sujungimo sprendimą, kuris supaprastina 9 kontaktų D-sub sąsajos su moduliniais RJ-45/RJ-12 kabeliais sujungimą. Fiksuota modulinė laidų instaliacija su užspaudžiamais kontaktais leidžia be įrankių išdėstyti laidininkus D-sub korpuse, o korpuso fiksavimo varžtai užtikrina tvirtą mechaninį pritvirtinimą. Jo montuojama konstrukcija ir tvirta gamyba daro jį tinkamu montuoti stelažuose ar skydinėse sistemose, kur svarbu taupyti vietą ir užtikrinti patikimumą.

Tinka

• 9 kontaktų D-sub prievado konvertavimui į modulinę RJ-45 arba RJ-12 jungtį
• Pramoninės ir komercinės įrangos sujungimams
• Skydiniams arba stelažiniams kabeliams, kur reikalingas saugus D-sub pritvirtinimas
• Telefoniniams ar tinklo moduliams, naudojantiems RJ-12 arba RJ-45 modulinius kištukus

Pagrindinės specifikacijos

• Prekės ženklas: ACT
• Modelis / MPN: TD09M8
• 1 jungtis: 9 kontaktų D-Sub (kištukas)
• 2 jungtis: RJ-45 / RJ-12 (lizdas, fiksuoti laidai)
• Gaminio spalva: Pilka
• Montuojamas korpusas su fiksavimo varžtais
• Užspaudžiami kontaktai kabelių galuose be įrankių įdėjimui į D-sub pozicijas

Kaip naudoti

Užbaikite kabelį prie modulinės RJ-45 arba RJ-12 lizdinės jungties, naudodami užspaudžiamus kontaktus pagal reikiamą kontaktų išdėstymą. Įkiškite užspaustus laidininkus į fiksuotas modulinės pusės pozicijas; kontaktai sukurti taip, kad juos būtų galima įdėti be specialių įrankių. Sulygiuokite 9 kontaktų D-sub kištukinę jungtį su jungiamąja D-sub lizdine jungtimi ir pritvirtinkite korpusą naudodami įmontuotus fiksavimo varžtus, kad išvengtumėte atsitiktinio atsijungimo. Prieš paleidžiant patikrinkite vientisumą ir teisingą kontaktų atitikimą.

Rekomendacijos

Naudokite adapterį aplinkoje, kur reikalingas mechaniškai saugus D-sub sujungimas. Prieš montuodami patvirtinkite kontaktų atitikimo schemą tarp D-sub ir modulinės jungties (RJ-45 ar RJ-12), kad išvengtumėte signalų neatitikimo. Venkite ilgalaikio adapterio poveikio drėgmei ar korozinėms sąlygoms, kad išlaikytumėte kontaktų patikimumą.
