DeLOCK D-Sub 9 kontaktų kištukas į RJ12 lizdą surinkimo rinkinys mėlynas

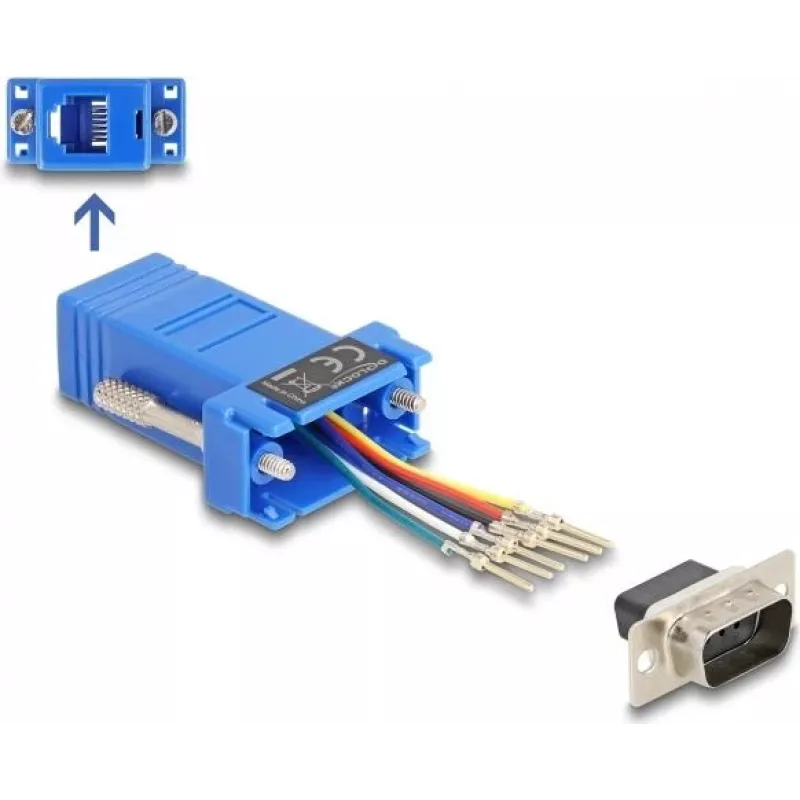

DeLOCK D-Sub 9 kontaktų kištukas į RJ12 lizdą surinkimo rinkinys (mėlynas) leidžia pratęsti arba konvertuoti D-Sub 9 nuosekliąją sąsają naudojant ISDN, telefono arba RJ12 kabelį. Rinkinyje yra D-Sub 9 kištukas ir RJ12 lizdas, jis skirtas individualių kabelių mazgų kūrimui, kai jungčių priskyrimas ir kontaktų išdėstymas gali būti pritaikyti prie konkrečių laidų reikalavimų.

Privalumai

Surinkimo rinkinys leidžia lanksčiai ir individualiai priskirti D-Sub 9 kontaktus. Kontaktus galima įdėti į D-Sub 9 korpusą pagal reikiamą išvedžiojimą, o lizdai užsifiksuoja lengvai spragtelėję, užtikrindami patikimą kontaktą. Mėlynas korpusas padeda vizualiai atpažinti surinktą jungtį.

Tinka

• Individualiems nuosekliiesiems kabeliams, skirtiems RS-232 ar suderinamoms nuosekliosioms jungtims, kurti
• Nuosekliosioms D-Sub 9 sąsajoms pratęsti per ISDN, telefono arba RJ12 laidus
• Pažeistoms D-Sub 9 į RJ12 galūnėms taisyti arba pakeisti

Pagrindinės specifikacijos

• Gamintojas: DELOCK
• Modelis / MPN: 67075
• EAN: 4043619670758
• 1 jungtis: D-Sub 9 (kištukas)
• 2 jungtis: RJ12 (lizdas)
• Gaminio spalva: Mėlyna

Kaip naudoti

Paruoškite kabelį nuimdami išorinį apvalkalą ir atskirus laidininkus pagal reikiamą laidų schemą. Įdėkite kontaktus į D-Sub 9 korpusą pagal pasirinktą kontaktų priskyrimą, tada surinkite jungties korpusą, kol lizdai spragtelėdami užsifiksuos. Prijunkite RJ12 lizdo galą prie atitinkamo RJ12 kištuko arba kabelio ir prieš pradėdami naudoti kabelį patikrinkite grandinės vientisumą bei teisingą kontaktų atvaizdavimą.

Rekomendacijos

Įsitikinkite, kad naudojate teisingą jūsų įrenginio ar sistemos laidų schemą, kad išvengtumėte signalo klaidų. Po surinkimo patikrinkite jungtį multimetru arba grįžtamojo ryšio testu, kad patvirtintumėte patikimą kontaktą ir teisingą kontaktų priskyrimą.
