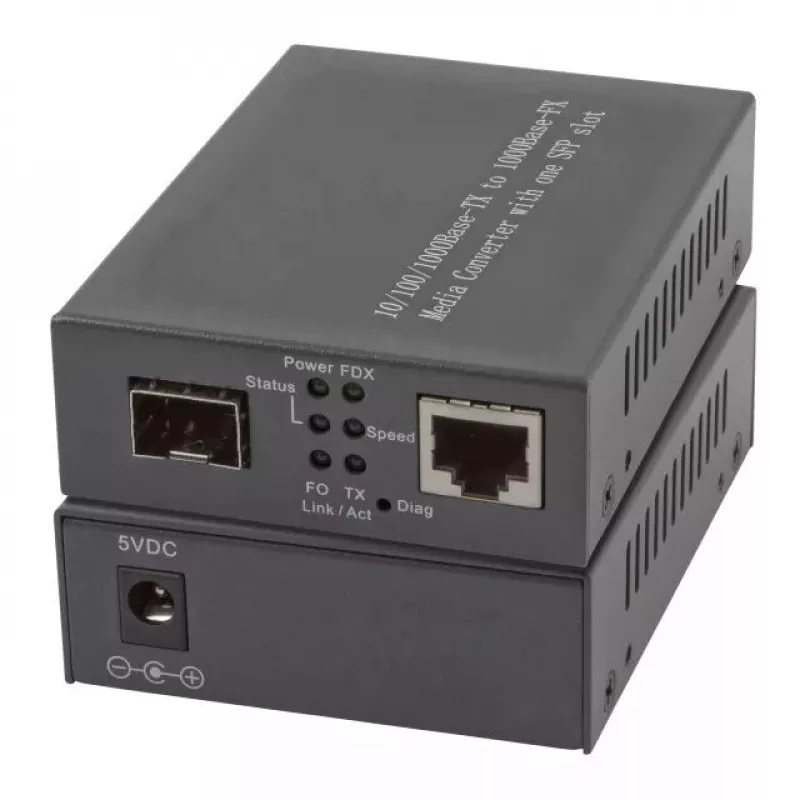

Tinklo medijos keitiklis EFB Elektronik EL029

EFB Elektronik EL029 tinklo medijos keitiklis konvertuoja tarp eterneto (RJ45) ir šviesolaidinių jungčių, palaikydamas duomenų perdavimo spartą iki 1000 Mbit/s. Jis priima MiniGBIC modulius, kad užtikrintų daugiamodės arba vienmodės šviesolaidinės jungtys, ir tinka kaip atskiras įrenginys arba montuojamas į suderinamą korpusą (EL0CH1). Kompaktiškas metalinis korpusas yra 94 x 71 x 26 mm dydžio, o pakuotėje yra išorinis maitinimo šaltinis ir diagnostiniai šviesos diodai, rodantys ryšio būseną ir aktyvumą.

Privalumai

Keitiklis palaiko automatinį derėjimąsi ir automatinį MDI/MDI-X, kad būtų supaprastinta tinklo integracija, ir priima MiniGBIC modulius, suteikiančius lanksčias terpės pasirinkimo galimybes. Kompaktiškas metalinis korpusas ir pridedamas išorinis maitinimo šaltinis daro jį tinkamą ribotos erdvės įrengimams. Diagnostiniai šviesos diodai teikia aiškią būsenos informaciją, kad būtų galima greitai spręsti problemas.

Tinka

• Gigabitinio eterneto ryšio pratęsimui šviesolaidžiu
• RJ45 varinių jungčių konvertavimui į MiniGBIC šviesolaidį
• Diegimams, kuriems reikia vienmodės arba daugiamodės šviesolaidžio, keičiant MiniGBIC modulius
• Mažoms serverių patalpoms, tinklo spintoms ir tiesioginėms jungtims tarp dviejų taškų

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 1000 Mbit/s
• Eterneto LAN (RJ-45) prievadai: 1
• Šviesolaidinių prievadų kiekis: 1 (MiniGBIC lizdas)
• Eterneto sąsajos tipas: Gigabit Ethernet (10/100/1000)
• Automatinis derėjimasis: Taip; Automatinis MDI/MDI-X: Taip
• Korpusas: Metalinis; Matmenys (I x P x A): 94 x 71 x 26 mm
• Spalva: Juoda
• Komplektacija: Išorinis maitinimo šaltinis, diagnostiniai šviesos diodai

Kaip naudoti

Įdėkite suderinamą MiniGBIC modulį (daugiamodį arba vienmodį) į MiniGBIC lizdą, jei reikia. Prijunkite RJ45 eterneto kabelį prie RJ45 prievado, o šviesolaidinį kabelį – prie MiniGBIC modulio. Įjunkite įrenginį naudodami pridedamą išorinį maitinimo šaltinį. Įrenginys palaiko automatinį derėjimąsi ir automatiškai nustatys ryšio spartą; naudokite diagnostinius šviesos diodus, kad patikrintumėte ryšio ir aktyvumo būseną. Naudojimui korpuse įstatykite į suderinamą EL0CH1 korpusą pagal korpuso instrukcijas.

Rekomendacijos

Naudokite sertifikuotus MiniGBIC modulius ir šviesolaidinius kabelius, atitinkančius pasirinktą režimą (DM arba VM) ir tenkinančius reikiamas ryšio biudžeto bei atstumo specifikacijas. Užtikrinkite tinkamą šviesolaidinių jungčių tvarkymą ir laikykitės standartinių ESD atsargumo priemonių diegdami modulius ir jungdami kabelius.
