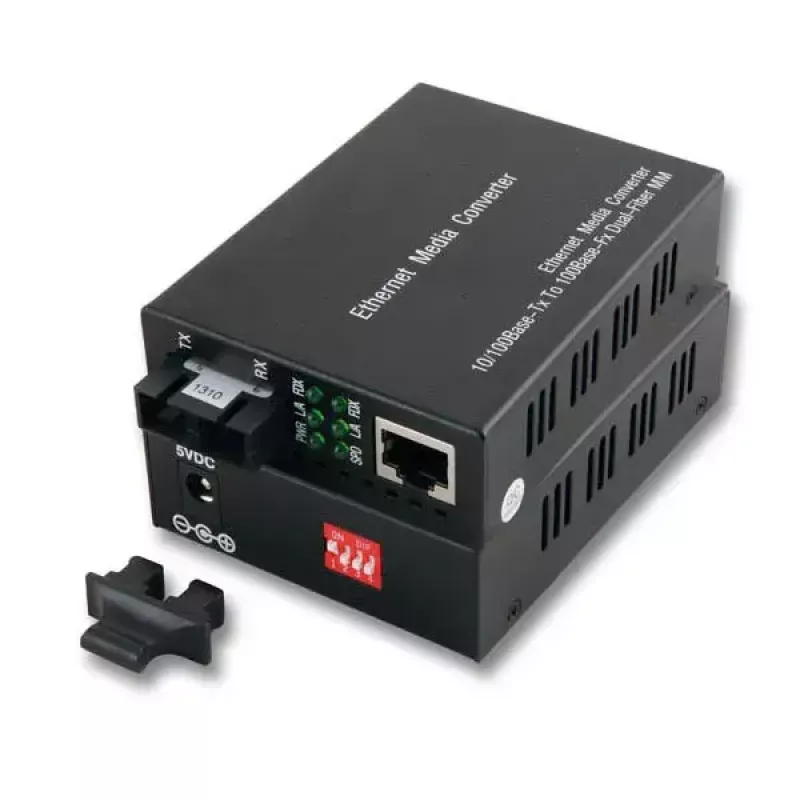

Tinklo medijos keitiklis EFB Elektronik EL023V2

EFB Elektronik EL023V2 yra kompaktiškas tinklo medijos keitiklis, kuris konvertuoja 100Base-TX (RJ-45) į 100Base-FX (SC) šviesolaidį. Jis palaiko Fast Ethernet duomenų perdavimo spartą (10/100 Mbit/s), o maksimalus perdavimo atstumas iki 2000 m daugiamodiu šviesolaidžiu, esant 850 nm bangos ilgiui. Įrenginys yra metaliniame korpuse ir komplektuojamas su išoriniu maitinimo šaltiniu; jis gali būti naudojamas kaip atskiras įrenginys arba montuojamas suderinamoje važiuoklėje (EL0CH1).

Privalumai

Keitiklis užtikrina automatinį derinimąsi ir Auto MDI/MDI-X funkciją, supaprastinančią eterneto ryšio nustatymą, taip pat turi diagnostinius šviesos diodus greitam būsenos patikrinimui. Jo metalinis korpusas užtikrina mechaninį patvarumą, o SC daugiamodžio šviesolaidžio sąsaja siūlo patikimą optinį ryšį. Kompaktiškas dydis ir komplektuojamas išorinis maitinimo adapteris leidžia jį lengvai įdiegti ten, kur svarbu taupyti vietą ir paprastas montavimas.

Tinka

• 10/100 Mbit/s eterneto nuorodų praplėtimui daugiamodžiu šviesolaidžiu
• Varinių eterneto įrenginių prijungimui prie šviesolaidinės infrastruktūros
• Naudojimui mažose tinklo spintose arba kaip atskiro medijos keitiklio

Pagrindinės specifikacijos

• Gamintojas: EFB Elektronik
• Modelis: EL023V2 (MPN: EL023V2, EAN: 4049759057909)
• Eterneto sąsajos: 1 x 100Base-TX (RJ-45), 1 x 100Base-FX (SC)
• Duomenų perdavimo sparta: 10/100 Mbit/s (Fast Ethernet)
• Bangos ilgis: 850 nm (daugiamodis)
• Maksimalus perdavimo atstumas: iki 2000 m
• Korpusas: metalinis; matmenys (I x P x A): 70,5 x 115,6 x 26 mm (šaltinyje nurodoma 94 x 71 x 26 mm metaliniam korpusui, produkto duomenyse – 70,5 x 115,6 x 26 mm)
• Komplektacija: išorinis maitinimo šaltinis
• Spalva: juoda

Kaip naudoti

Padėkite EL023V2 ant lygaus paviršiaus arba įmontuokite į suderinamą EL0CH1 važiuoklę, jei reikia montuoti stove. Prijunkite varinį eterneto įrenginį prie RJ-45 prievado, o daugiamodį SC šviesolaidį – prie šviesolaidžio prievado. Įjunkite pridedamą išorinį maitinimo adapterį ir patikrinkite maitinimo bei ryšio būseną pagal diagnostinius šviesos diodus. Keitiklis palaiko automatinį derinimąsi ir Auto MDI/MDI-X, todėl įprastose konfigūracijose nereikia rankiniu būdu keisti kryžminio sujungimo ar greičio nustatymų.

Rekomendacijos

Kad optinis veikimas būtų patikimas, naudokite daugiamodį šviesolaidį, pritaikytą 850 nm bangos ilgiui, ir laikykite jungtis švarias. Įrenginį montuojant dideliais atstumais, patikrinkite šviesolaidžio vientisumą ir slopinimą, kad ryšys išliktų nurodytame 2000 m diapazone.
