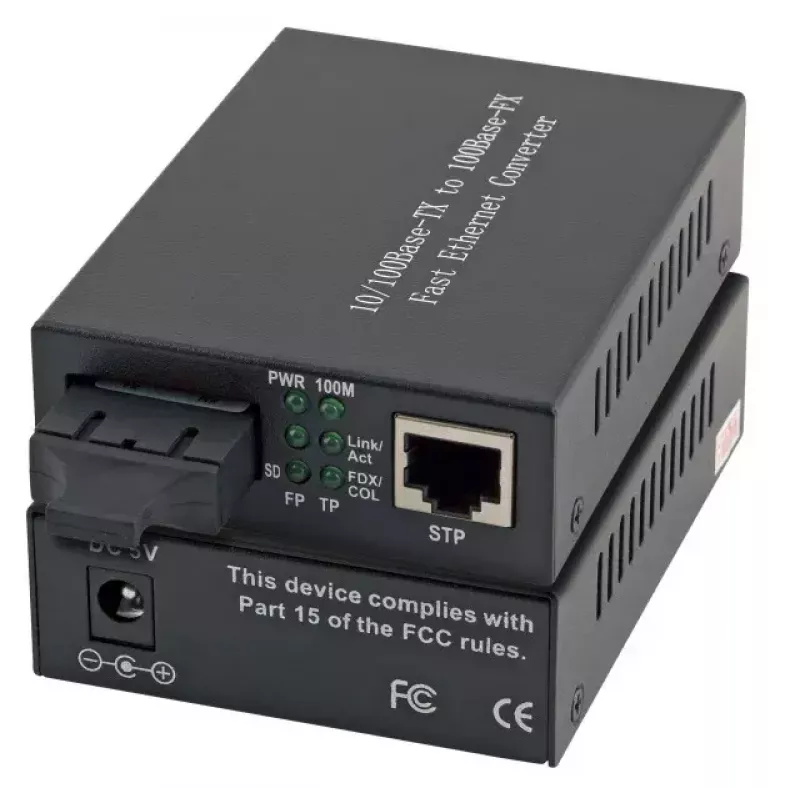

Tinklo medijos keitiklis EFB Elektronik EL025V2

EFB Elektronik EL025V2 yra kompaktiškas tinklo medijos keitiklis, jungiantis varinį „Ethernet“ ir vienmodį šviesolaidinį tinklą „Fast Ethernet“ greičiu. Sukurtas diegimui, kai reikia patikimo esamos 10/100 Mbit/s „Ethernet“ jungties išplėtimo šviesolaidžiu, šis įrenginys palaiko maksimalų 100 Mbit/s duomenų perdavimo spartą ir naudoja SC šviesolaidinę jungtį, veikiančią 1310 nm bangos ilgiu, kad būtų pasiekti tolimi ryšiai iki 10 000 metrų. Metalinis korpusas užtikrina mechaninę apsaugą ir stabilų veikimą stovo, spintos ar ant sienos montuojamose sistemose.

Privalumai

Įrenginys siūlo paprastą būdą išplėsti tinklo segmentus dideliais atstumais išsaugant „Fast Ethernet“ našumą. Vienas šviesolaidinis prievadas ir RJ-45 „Ethernet“ prievadas supaprastina integravimą su standartine tinklo įranga. Metalinis korpusas pagerina patvarumą ir šilumos išsklaidymą, sumažindamas fizinės žalos riziką sudėtingoje aplinkoje. Palaikymas vienmodžio šviesolaidžio ir SC jungčių užtikrina suderinamumą su įprasta telekomunikacijų ir miestelių magistralinių tinklų kabelių infrastruktūra.

Tinka

• Vietinių tinklų išplėtimui tarp pastatų ar visame miestelyje
• Nuotolinių tinklo įrenginių, tokių kaip komutatoriai, maršruto parinktuvai ar vaizdo stebėjimo sistemos, prijungimui
• Šviesolaidinių linijų integravimui į esamą „Fast Ethernet“ infrastruktūrą
• Aplinkai, kur reikalingas tvirtas metalinis korpusas

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 100 Mbit/s (Fast Ethernet)
• Ethernet LAN prievadas: 1 × RJ-45
• Šviesolaidiniai prievadai: 1 × SC (vienmodis)
• Palaikomas šviesolaidžio bangos ilgis: 1310 nm
• Maksimalus perdavimo atstumas šviesolaidžiu: iki 10 000 m
• Korpusas: metalinis korpusas didesniam patvarumui

Kaip naudoti

Įdiekite EL025V2 ant stabilaus paviršiaus arba spintoje ir prijunkite varinį tinklo įrenginį prie RJ-45 prievado naudodami standartinį „Ethernet“ kabelį. Užbaikite vienmodį šviesolaidinį kabelį SC jungtimi ir įkiškite į šviesolaidinį prievadą. Užtikrinkite teisingą šviesolaidžio poliškumą ir, jei reikia, naudokite tinkamus šviesolaidinius sujungimo kabelius arba švino galus. Įjunkite įrenginį pagal pateikto maitinimo adapterio specifikacijas ir patikrinkite linijos/veiklos šviesos diodus, kad patvirtintumėte ryšį. Konfigūruokite prijungtus tinklo įrenginius veikti „Fast Ethernet“ sparta arba leiskite automatinį derėjimąsi, jei palaikoma.

Rekomendacijos

Padėkite keitiklį vėdinamoje vietoje, toliau nuo per didelio dulkių kiekio ir drėgmės. Ilgoms šviesolaidinėms atkarpoms naudokite sertifikuotą vienmodį šviesolaidį ir patikrinkite liniją tinkamais optiniais įrankiais, kad įvertintumėte signalo praradimą ir vientisumą. Jei reikia fiksuotos spartos veikimo, nustatykite prijungtų įrenginių linijos greičio parametrus į 100 Mbit/s. Reguliariai tikrinkite, ar šviesolaidinės jungtys neužterštos, ir valykite jas tinkamomis šviesolaidžio valymo priemonėmis, kad išlaikytumėte optimalų našumą.
