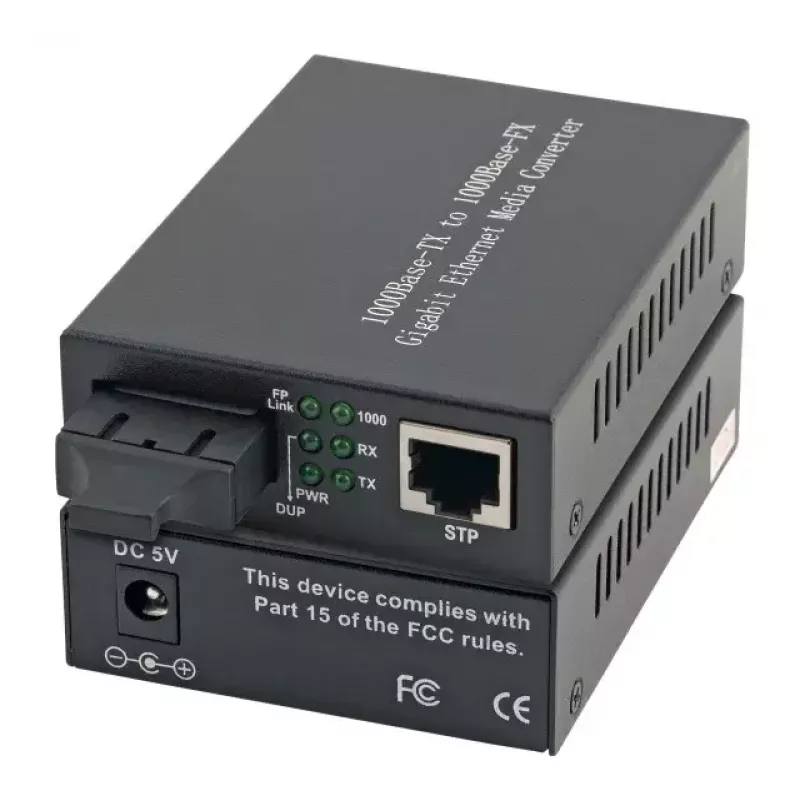

Tinklo medijos keitiklis EFB Elektronik EL026V2

EFB Elektronik EL026V2 yra tinklo medijos keitiklis, sukurtas sujungti varinį Ethernet ir vienmodį optinį ryšį gigabitiniais greičiais. Vienoje pusėje jis turi 1000Base-T (RJ-45) varinę sąsają, o kitoje – 1000Base-LX optinę sąsają su SC jungtimi, leidžiančią perduoti duomenis iki 10 000 m atstumu vienmode optika. Kompaktiški įrenginio matmenys (71 mm x 94 mm x 26 mm) ir juoda apdaila tinka įrengimams, kur erdvė ribota ir pageidaujama diskretiška išvaizda.

Privalumai

Keitiklis palaiko maksimalų 1000 Mbit/s duomenų perdavimo greitį, užtikrindamas visišką gigabitinį pralaidumą tarp varinio ir optinio segmentų. Su SC optinėmis jungtimis ir 1000Base-LX išvestimi jis optimizuotas tolimiems ryšiams, palaikant iki 10 000 m atstumą vienmode optika. Vienas RJ-45 prievadas ir du optiniai prievadai supaprastina taškas–taškas diegimą, o kompaktiškas korpusas sumažina stovo ar lentynos vietos poreikį.

Tinka

• Plėsti tinklo ryšius tarp pastatų ar miestelyje naudojant vienmodę optiką
• Prijungti gigabitinius Ethernet komutatorius ar maršrutizatorius prie optinės infrastruktūros
• Pakeisti pažeistas varines linijas, kai elektromagnetiniai trukdžiai kelia problemų
• Mažoms serverių patalpoms ar tinklo spintoms, kuriose ribota erdvė medijos konvertavimui

Pagrindinės specifikacijos

• Maksimalus duomenų perdavimo greitis: 1000 Mbit/s (gigabitinis Ethernet)
• Ethernet LAN prievadai (RJ-45): 1
• Optinių prievadų kiekis: 2
• Ethernet sąsajos tipas: 1000Base-T / 1000Base-LX
• Optinė jungtis: SC (vienmodė)
• Maksimalus perdavimo atstumas vienmode optika: 10 000 m
• Gaminio spalva: Juoda
• Kompaktiški matmenys: 71 mm x 94 mm x 26 mm

Kaip naudoti

Įdiekite medijos keitiklį arti varinio įrenginio ir optinio kabelio užbaigimo taško. Prijunkite 1000Base-T RJ-45 prievadą prie gigabitinio Ethernet komutatoriaus, maršrutizatoriaus ar tinklo sąsajos naudodami tinkamą Cat5e/Cat6 kabelį. Užbaikite vienmodę optiką SC jungtimis ir prijunkite prie 1000Base-LX optinio prievado. Įjunkite įrenginį pagal gamintojo instrukcijas ir patikrinkite ryšio/aktyvumo šviesos diodus, kad užtikrintumėte tinkamą veikimą. Konfigūruokite prijungtus tinklo įrenginius pagal poreikį greičio ir dvipusio režimo nustatymams; keitiklis užtikrina skaidrų fizinio lygmens ryšį ir nereikalauja specialios konfigūracijos.

Rekomendacijos

Naudokite tinkamos specifikacijos vienmodę optiką ilgiems atstumams ir užtikrinkite jungčių švarą, kad išlaikytumėte signalo kokybę. Optimaliam veikimui suderinkite siųstuvų-imtuvų tipus ir patikrinkite, ar prijungta tinklo įranga palaiko gigabitinį Ethernet. Įdiekite keitiklį sausoje, nedulkėtoje aplinkoje ir užtikrinkite tinkamą ventiliaciją aplink kompaktišką korpusą.
