Tinklo medijos keitiklis EFB Elektronik EL022V2

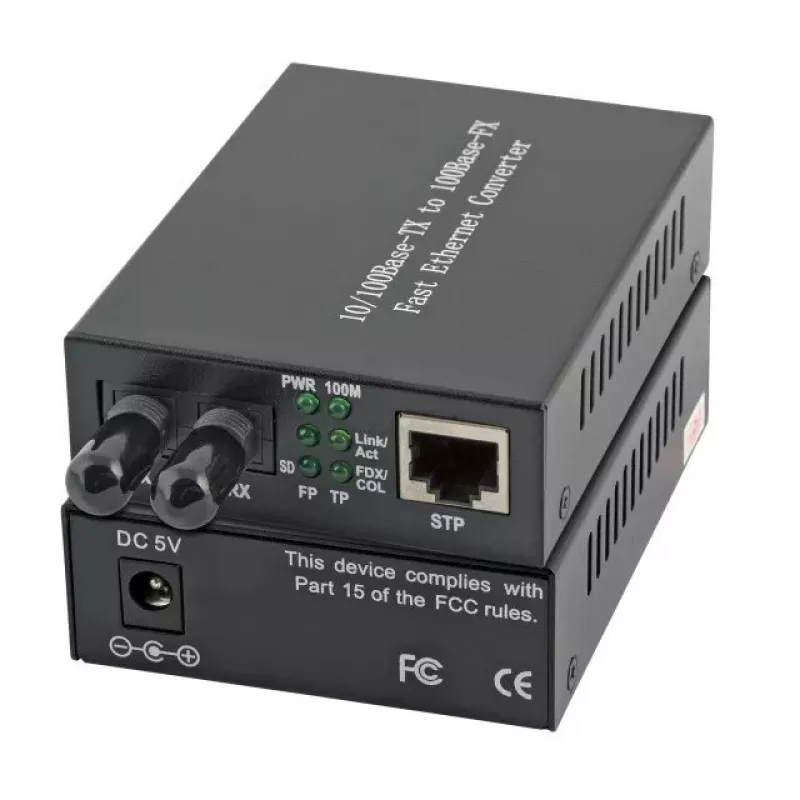

EFB Elektronik EL022V2 yra kompaktiškas tinklo medijos keitiklis, skirtas Fast Ethernet vario tinklams prijungti prie daugiamodžių šviesolaidinių linijų. Jis palaiko 10/100 Mbit/s Ethernet per RJ-45 prievadą ir naudoja ST daugiamodę šviesolaidinę jungtį, kad pasiektų iki 2000 m atstumą esant 1310 nm bangos ilgiui. Įrenginys tiekiamas su išoriniu maitinimo šaltiniu ir metaliniu korpusu, kurio matmenys 94 x 71 x 26 mm, ir gali būti naudojamas kaip atskiras įrenginys arba montuojamas į suderinamą korpusą (EL0CH1).

Privalumai

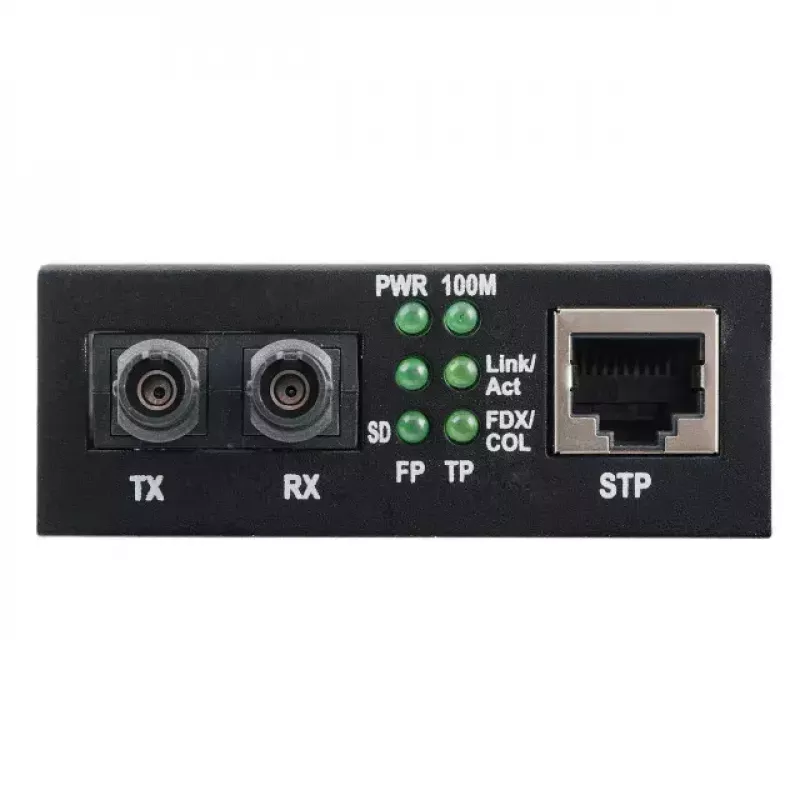

EL022V2 užtikrina automatinį derėjimąsi ir automatinę MDI/MDI-X funkciją, supaprastindamas diegimą, nes nereikalingas rankinis kryžminis sujungimas. Diagnostiniai šviesos diodai suteikia aiškią būsenos informaciją apie ryšį ir aktyvumą. Metalinis korpusas užtikrina patvarią apsaugą mišrioje tinklo aplinkoje, o pridedamas išorinis maitinimo šaltinis garantuoja greitą veikimą be papildomų priedų.

Tinka

• Fast Ethernet tinklų išplėtimui per daugiamodį šviesolaidį iki 2000 m
• Vario pagrindu veikiančių komutatorių, maršrutizatorių ar atskirų RJ-45 įrenginių prijungimui prie šviesolaidinių segmentų
• Naudojimui kaip atskiras medijos keitiklis arba montuojamas į suderinamą korpusą (EL0CH1)
• Pramoniniams ar komerciniams tinklo segmentams, kuriems reikalingas kompaktiškas metalinio korpuso keitiklis

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 100 Mbit/s
• Ethernet LAN (RJ-45) prievadai: 1
• Šviesolaidinių prievadų kiekis: 2
• Ethernet sąsajos tipas: Fast Ethernet (10/100 Mbit/s)
• Šviesolaidinė jungtis: ST (daugiamodė)
• Maksimalus perdavimo atstumas: 2000 m esant 1310 nm
• Gaminio spalva: Juoda
• Matmenys (I x P x A): 94 x 71 x 26 mm

Kaip naudoti

Įrenkite EL022V2 ant stabilaus paviršiaus arba įstatykite į suderinamą korpusą (EL0CH1), jei reikalingas stovo konsolidavimas. Prijunkite vario Ethernet įrenginį prie RJ-45 prievado, o daugiamodį ST šviesolaidį – prie šviesolaidinio prievado. Įjunkite pridedamą išorinį maitinimo šaltinį ir patikrinkite diagnostinius šviesos diodus dėl ryšio ir aktyvumo būsenos. Automatinis derėjimasis ir automatinė MDI/MDI-X funkcija automatiškai tvarko greičio ir kryžminio konfigūravimo nustatymus.

Rekomendacijos

Siekiant patikimo veikimo, naudokite daugiamodį šviesolaidį ir ST jungtis, atitinkančias nurodytą bangos ilgį (1310 nm), ir laikykitės tinkamų šviesolaidžio tvarkymo praktikų. Venkite metalinio korpuso poveikio korozinėje aplinkoje ir užtikrinkite tinkamą vėdinimą aplink įrenginį. Diegdami kelis keitiklius, apsvarstykite galimybę naudoti EL0CH1 korpusą centralizuotam maitinimui ir tvarkingam kabelių išvedžiojimui.
