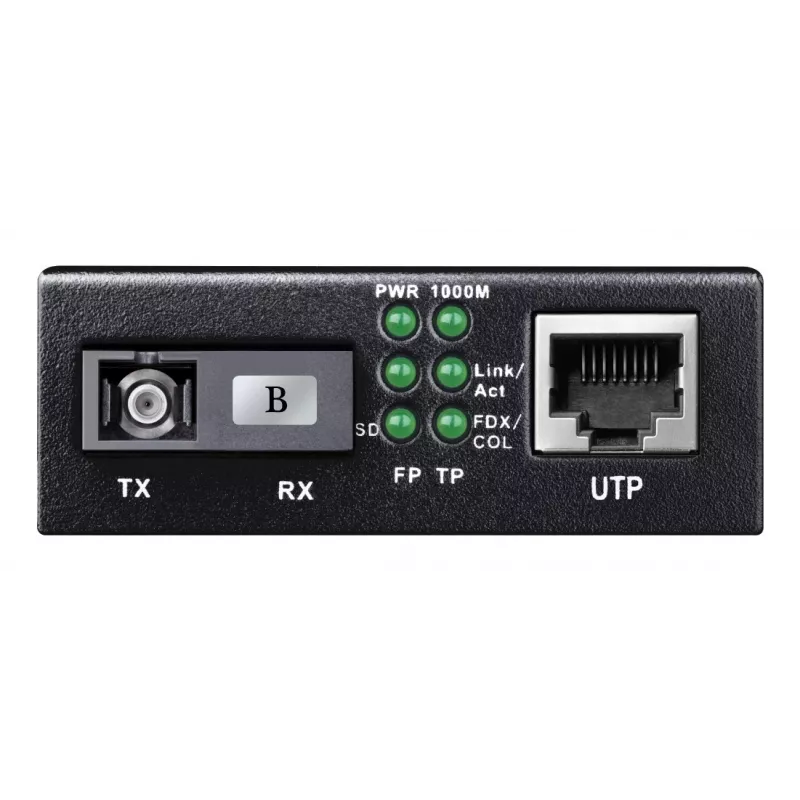

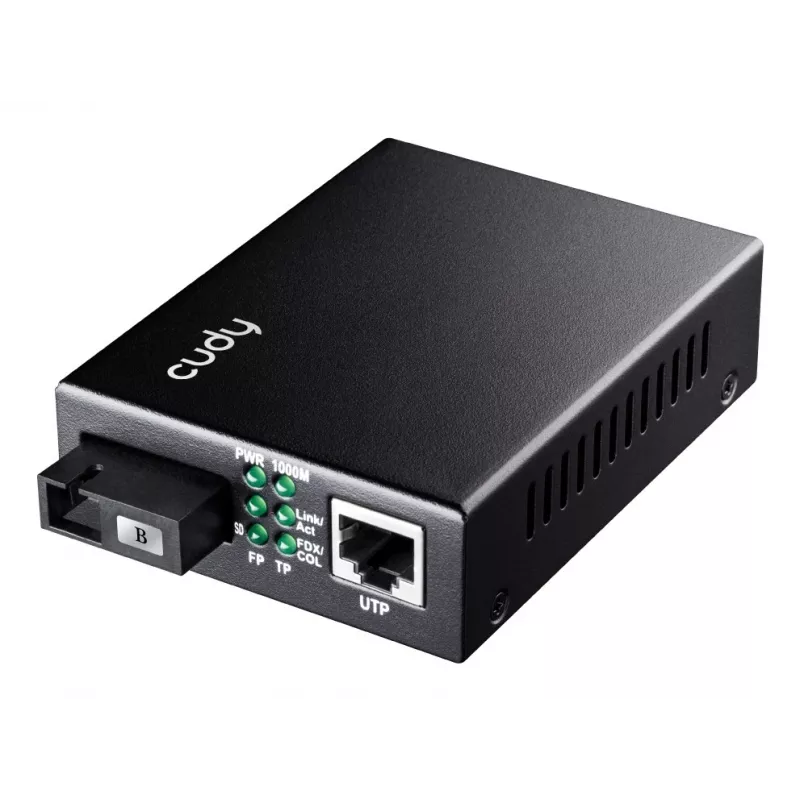

Tinklo medijos keitiklis Cudy MC100GSB-40B — 1x RJ-45 Gigabit, 1x SC vienmodis pluoštas, 1000 Mbit/s, 40 km, juodas

Cudy MC100GSB-40B gigabito eterneto medijos keitiklis WDM BiDi konvertuoja tarp varinių eterneto ir šviesolaidinių linijų, palaikydamas 10/100/1000 Mbps spartą. Sukurtas pastatų sujungimui ar tolimojo nuotolio pramoninio valdymo tinklams, šis vieno pluošto sprendimas palaiko tiek daugiamodį, tiek vienmodį veikimą ir naudoja SC šviesolaidžio jungtis. A ir B variantai skirti naudoti poroje, kad būtų sukurta dvipusė vieno pluošto linija, kurios nuotolis iki 40 000 m.

Privalumai

Medijos keitiklis užtikrina gigabito duomenų perdavimo spartą per šviesolaidį, išlaikydamas RJ-45 varinį prievadą standartiniams eterneto įrenginiams. Jo WDM BiDi konstrukcijai reikia tik vienos šviesolaidžio gijos pilnam dvipusiam ryšiui, kai naudojama poroje (A ir B įrenginiai), taip sumažinant šviesolaidžių infrastruktūros poreikį. SC jungtis ir palaikymas tiek daugiamodžių, tiek vienmodžių šviesolaidžių suteikia lankstumo įvairiems tinklų išdėstymams. Kompaktiškas juodas korpusas tinkamas montavimui įvairiose tinklo aplinkose.

Tinka

• Dviejų pastatų sujungimui dideliais atstumais
• Pramoninio valdymo tinklams, kuriems reikia išplėstų šviesolaidinių linijų
• Varinių eterneto linijų atnaujinimui į šviesolaidį, siekiant didesnio nuotolio
• Vieno šviesolaidžio diegimui, kai svarbu sumažinti kabelių kiekį

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 1000 Mbit/s
• Ethernet LAN prievadai (RJ-45): 1
• Šviesolaidžio prievadų kiekis: 1 (SC jungtis)
• Palaikomos eterneto duomenų perdavimo spartos: 10/100/1000 Mbps
• Maksimalus perdavimo nuotolis: 40 000 m
• Spalva: juoda

Kaip naudoti

Įrenkite po vieną A ir vieną B variantą Cudy MC100GSB-40B kiekviename šviesolaidinės linijos gale. Prijunkite RJ-45 prievadą prie vietinio tinklo įrenginio (komutatoriaus, maršruto parinktuvo ar tinklo plokštės) ir sujunkite šviesolaidžio prievadus naudodami vieną šviesolaidžio giją su SC jungtimis. Užtikrinkite, kad šviesolaidžio tipas (daugiamodis ar vienmodis) atitiktų abiejuose galuose, ir patikrinkite maitinimo bei ryšio LED indikatorius, kad patvirtintumėte veikimą. Konfigūruokite prijungtus tinklo įrenginius pagal poreikį gigabito veikimui.

Rekomendacijos

Naudokite keitiklių porą su atitinkamu vienmodžiu ar daugiamodžiu šviesolaidžiu ir SC jungtimis. Maksimaliam nuotoliui (iki 40 km) pasirinkite vienmodį šviesolaidį ir užtikrinkite tinkamą šviesolaidžio poliravimą bei įrengimą, kad sumažintumėte signalo praradimą.
