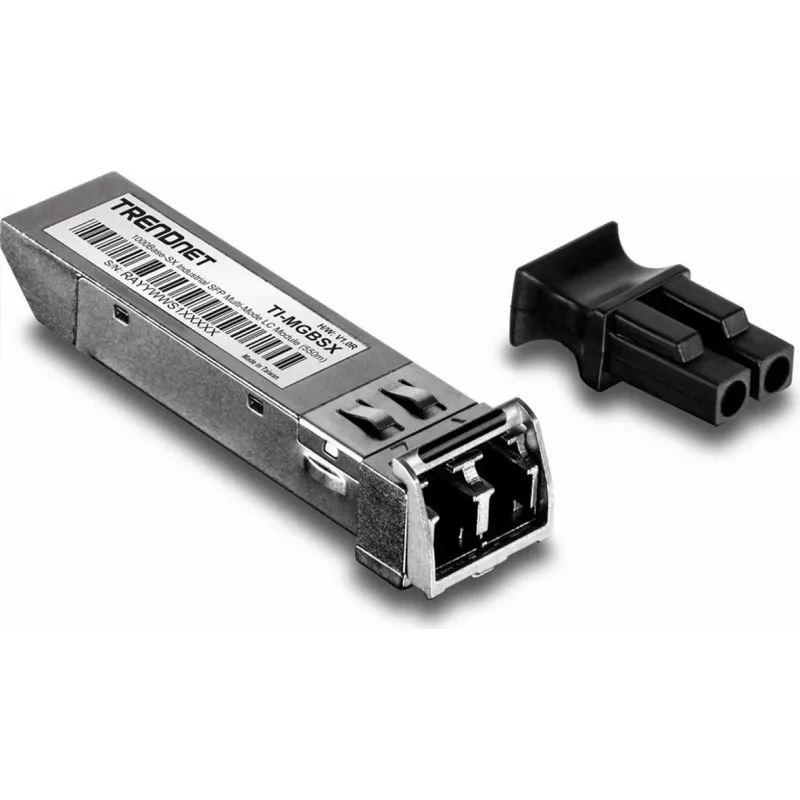

SFP modulis Trendnet TI-MGBSX

„Trendnet TI-MGBSX“ yra 1000Base-SX pramoninis SFP kelių režimų LC siųstuvas-imtuvas, skirtas naudoti pramoninėje tinklo įrangoje. Jis palaiko gigabitinius kelių režimų šviesolaidžio ryšius per dvipusę LC jungtį, veikia 850 nm bangos ilgiu ir užtikrina ryšio atstumą iki 550 m (1804 pėdų). Kompaktiškas metalinis korpusas ir MSA atitinkanti forma leidžia montuoti standartiniuose SFP prievaduose pramoniniuose jungikliuose ir šviesolaidžio keitikliuose, o mažos energijos sąnaudos (1 W) tinka ribotos erdvės aplinkoms.

Privalumai

TI-MGBSX siūlo metalinį korpusą didesniam patvarumui, pramonės standartą atitinkančią SFP formą plačiam suderinamumui ir gigabitinių greičių palaikymą kelių režimų šviesolaidžiu iki 550 m. Jo 850 nm optinis bangos ilgis ir dvipusė LC jungtis užtikrina suderinamumą su įprastais kelių režimų šviesolaidžio kabeliais, o mažas energijos suvartojimas (1 W) ir MSA sertifikatas supaprastina diegimą ir priežiūrą pramoninėse aplinkose.

Tinka

• Pramoniniai Ethernet jungikliai ir medijos keitikliai su SFP lizdais
• Trumpo ir vidutinio nuotolio šviesolaidžio jungtys patalpose, kampusuose ir pramoninėse vietose (iki 550 m)
• Vario prievadų atnaujinimas į šviesolaidį gigabitiniam ryšiui kelių režimų tinkluose

Pagrindinės specifikacijos

• Modelis: TI-MGBSX
• Standartas: 1000Base-SX (gigabitinis kelių režimų)
• Sąsajos tipas: SFP, dvipusė LC jungtis
• Bangos ilgis: 850 nm
• Maks. atstumas: iki 550 m (1804 pėdų) kelių režimų šviesolaidžiu
• Maks. duomenų perdavimo sparta: 1250 Mbit/s
• Energijos sąnaudos: 1 W
• Korpusas: metalinis
• Matmenys (P×G×A): 13 × 57 × 8,5 mm
• Svoris: 0,017 kg
• Suderinamumas: MSA suderinamas

Kaip naudoti

Įstatykite TI-MGBSX modulį į suderinamą SFP lizdą pramoniniame jungiklyje ar medijos keitiklyje, kol jis tvirtai užsifiksuos. Prijunkite kelių režimų šviesolaidžio laidus su dvipuse LC jungtimi prie modulio prievadų, laikydamiesi teisingos siuntimo/priėmimo orientacijos. Įjunkite pagrindinį įrenginį ir patikrinkite ryšio/veiklos LED indikatorius arba valdymo sąsają, kad patvirtintumėte optinį ryšį. Norėdami gauti geriausią našumą, naudokite tinkamą kelių režimų šviesolaidį (OM1/OM2/OM3, kaip palaiko jūsų tinklo projektas) ir palaikykite švarias jungčių galines dalis.

Rekomendacijos

Naudokite TI-MGBSX patalpose pramoninėse aplinkose ir neviršydami nurodyto optinio biudžeto bei atstumo ribų. Prieš jungdami nuvalykite šviesolaidžio jungtis, venkite lenkti šviesolaidį virš gamintojo nurodyto lenkimo spindulio ir naudokite suderinamus SFP pagrindinius įrenginius, kad užtikrintumėte teisingą veikimą. Pakeiskite modulį, jei atsiranda fizinių pažeidimų ar nuolatinių ryšio klaidų.
