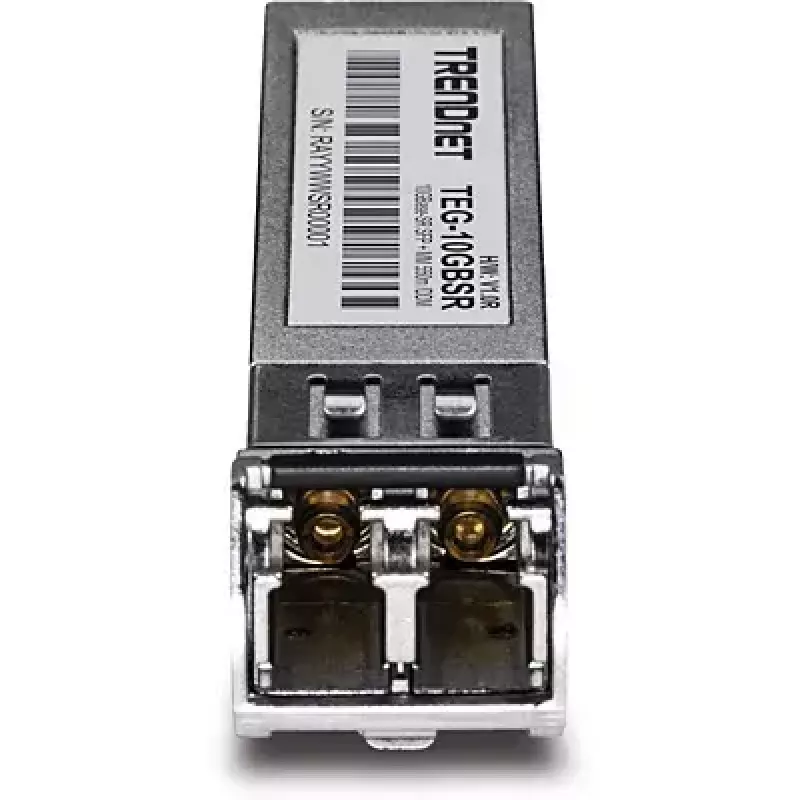

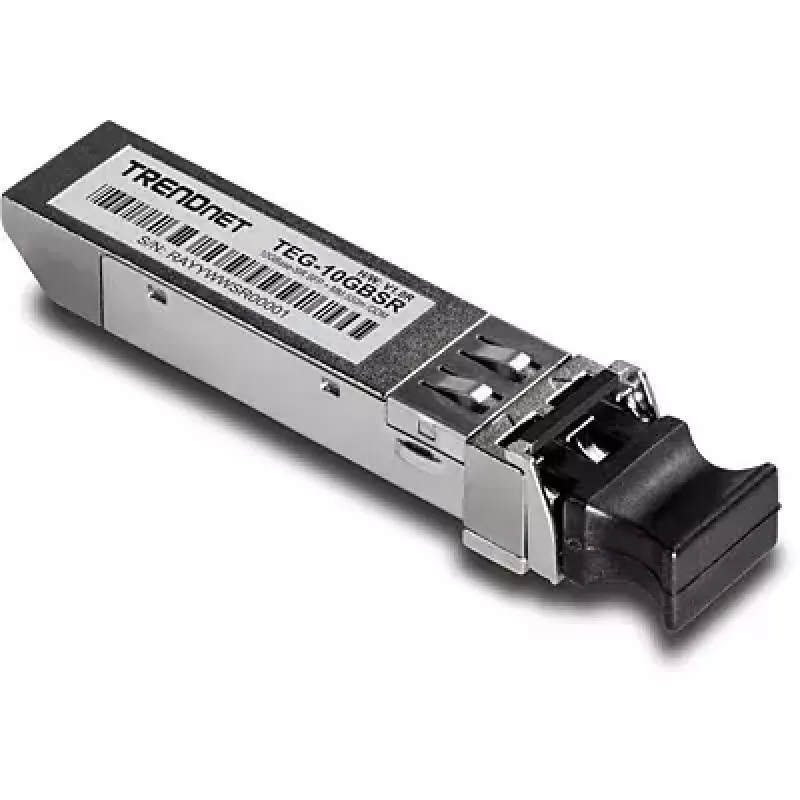

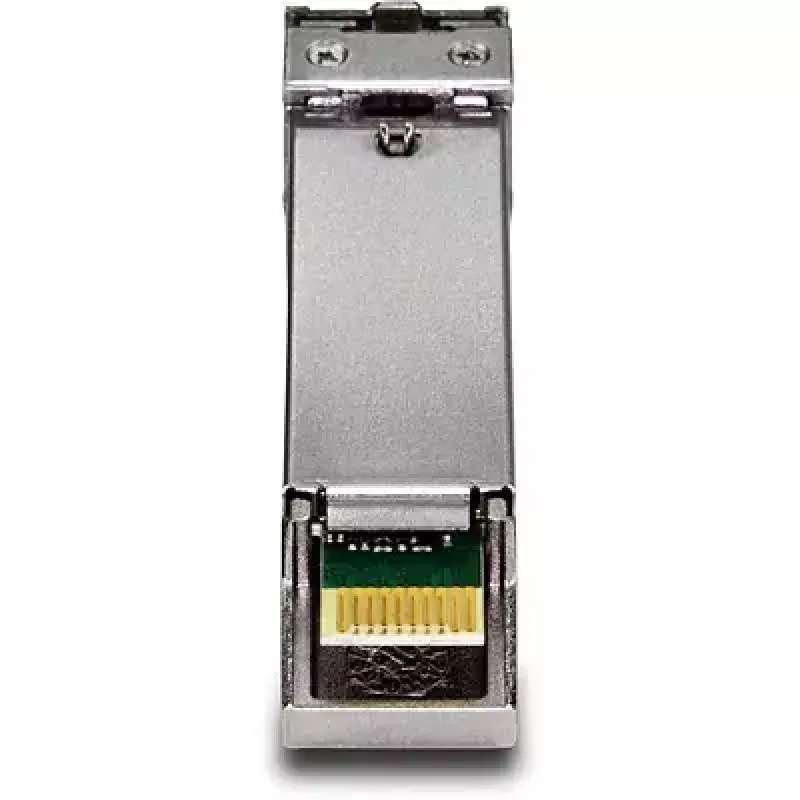

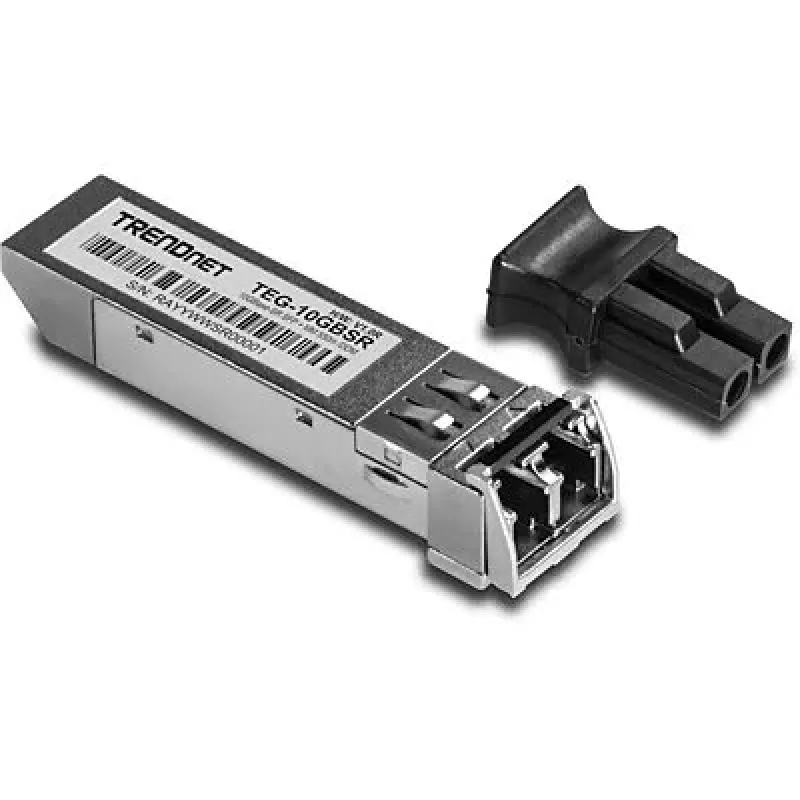

Skaidulinis siųstuvų-imtuvų modulis Trendnet TEG-10GBSR

Trendnet TEG-10GBSR yra karštai prijungiamas 10GBASE-SR SFP+ daugiamodis skaidulinis siųstuvas-imtuvas, skirtas MSA reikalavimus atitinkantiems SFP+ lizdams. Veikdamas 850 nm bangos ilgiu, modulis palaiko iki 10,5 Gbps pralaidumą ir skaidulines jungtis iki 550 metrų, naudojant LC dvipusę jungtį. Jame yra skaitmeninė diagnostikos stebėsena (DDM), skirta pranešti pagrindinius parametrus, tokius kaip siuntimo / priėmimo galia, temperatūra ir maitinimo įtampa. Siųstuvas-imtuvas naudoja vieną 3,3 V maitinimo šaltinį ir yra skirtas veikti nuo 0 iki 70 °C temperatūroje.

Privalumai

TEG-10GBSR siūlo karšto prijungimo patogumą, lengvą montavimą ir keitimą neišjungiant įrangos. Jo daugiamodė 850 nm konstrukcija palaiko trumpojo nuotolio 10 Gbps jungtis iki 550 m, išlaikant mažą energijos suvartojimą ir kompaktiškus matmenis. Integruota DDM leidžia nuotoliniu būdu stebėti optinius ir elektrinius parametrus patikimam tinklo valdymui.

Tinka

• 10 Gbps aukštyn nukreiptoms jungtims ir serverių jungtims duomenų centruose
• Trumpojo nuotolio daugiamodėms skaidulinėms jungtims miestelių ir pastatų magistralėse
• MSA reikalavimus atitinkantiems SFP+ prievadams komutatoriuose, maršrutizatoriuose ir tinklo plokštėse

Pagrindinės specifikacijos

• Formos faktorius: SFP+ (karštai prijungiamas)
• Standartas: 10GBASE-SR, atitinka SFF-8431/8432/8472, FC-PI-4, 10G FC, IEEE 802.3ae
• Bangos ilgis: 850 nm (daugiamodis)
• Maksimalus duomenų perdavimo greitis: iki 10,5 Gbps (modulis palaiko 10 G veikimą; produkto duomenyse nurodyta 10000 Mbit/s)
• Maksimalus atstumas: iki 550 m (daugiamodis)
• Jungties tipas: LC dvipusė
• Diagnostika: Skaitmeninė diagnostikos stebėsena (DDM)
• Maitinimo šaltinis: vienas 3,3 V
• Veikimo temperatūra: nuo 0 iki 70 °C
• Matmenys (P×I×A): 14.8 × 56.5 × 11.8 mm
• Svoris: 0,022 kg

Kaip naudoti

Įsitikinkite, kad pagrindinis įrenginys turi MSA reikalavimus atitinkantį SFP+ lizdą ir palaiko 10GBASE-SR siųstuvus-imtuvus. Kai įrenginys įjungtas arba išjungtas (karštai prijungiamas), sulygiuokite LC jungtį ir įkiškite siųstuvą-imtuvą į lizdą, kol jis spragtelėdamas užsifiksuos. Prijunkite daugiamodę skaidulą naudodami LC dvipusius pataisų kabelius prie siųstuvo-imtuvo prievadų. Patikrinkite ryšio būseną pagrindiniame įrenginyje ir naudokite DDM ataskaitas per pagrindinio įrenginio valdymo sąsają, kad patikrintumėte siuntimo / priėmimo galią, temperatūrą ir įtampą.

Rekomendacijos

Naudokite daugiamodę OM3/OM4 skaidulą, kad užtikrintumėte patikimas 10 Gbps jungtis iki nurodyto 550 m atstumo; venkite lenkti skaidulą viršijant gamintojo lenkimo spindulio ribas ir saugokite jungtis nuo dulkių. Patvirtinkite suderinamumą su savo komutatoriaus ar tinklo plokštės pardavėju, jei pagrindinis įrenginys taiko pardavėjo specifinius siųstuvų-imtuvų patikrinimus.
