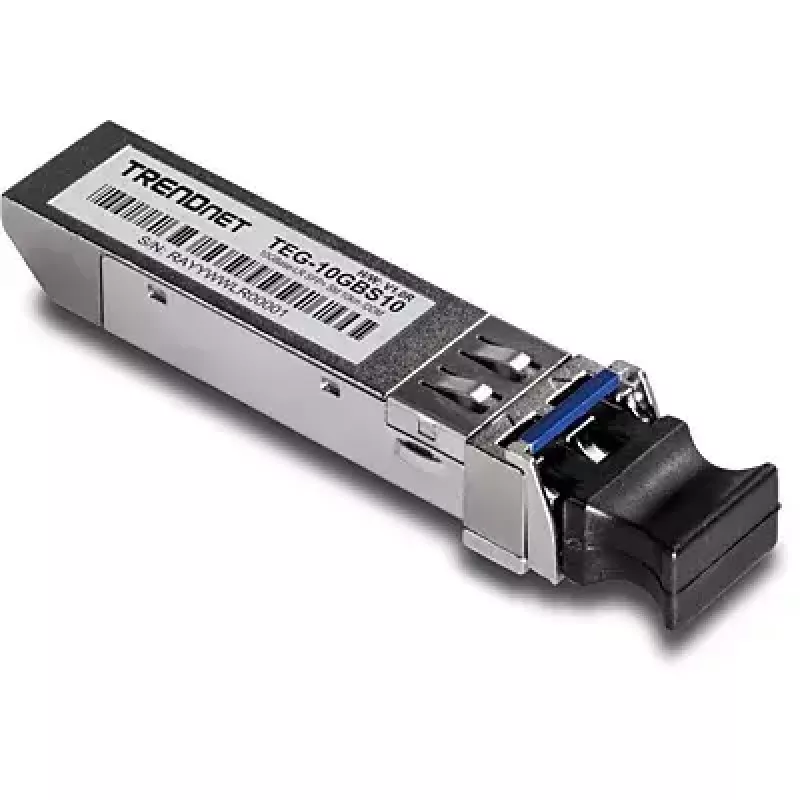

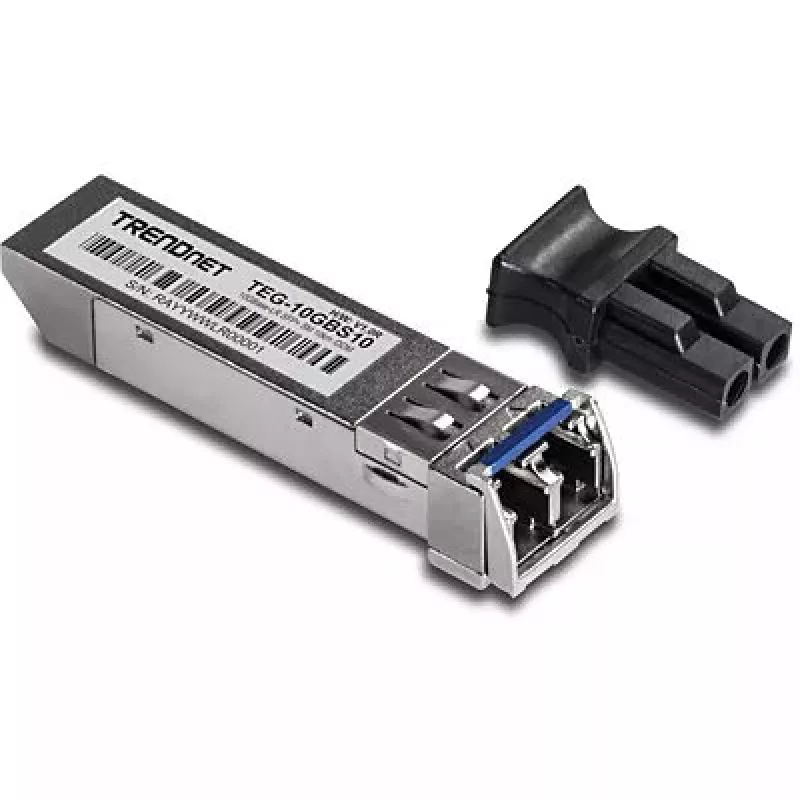

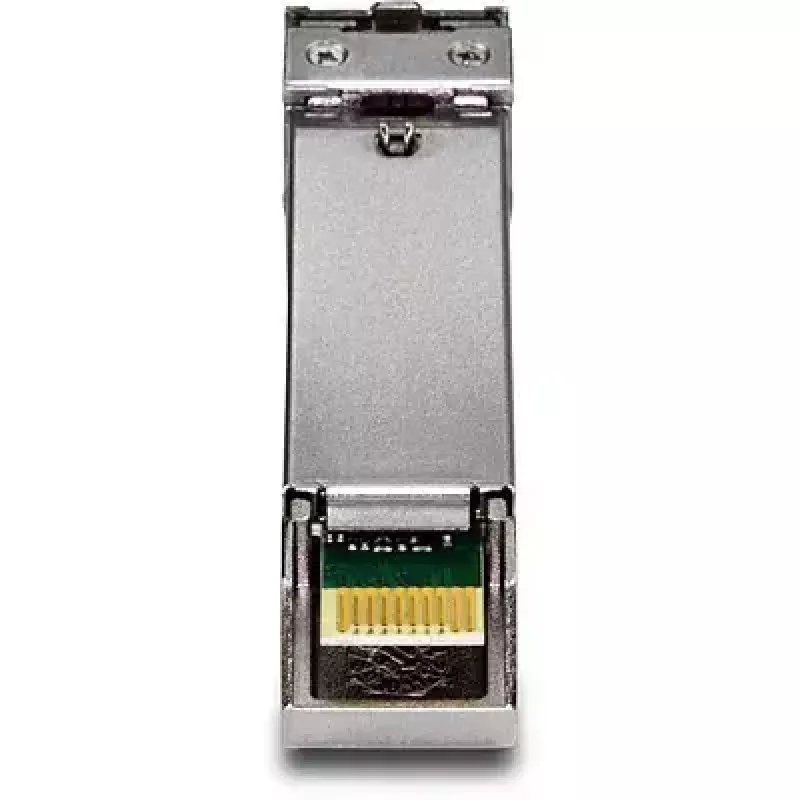

Skaidulinis optinis siųstuvas-imtuvas Trendnet TEG-10GBS10

TRENDnet TEG-10GBS10 yra karštai keičiamas 10GBASE-LR SFP+ vienmodis skaidulinis optinis siųstuvas-imtuvas, skirtas 10 Gbps eterneto ryšiams. Jis naudoja dvipusę LC jungtį, veikia 1310 nm bangos ilgiu ir palaiko iki 10 km atstumus. Modulis turi skaitmeninę diagnostikos stebėjimo funkciją (DDM), leidžiančią realiuoju laiku pranešti siuntimo / priėmimo galią, temperatūrą ir maitinimo įtampą, ir jam reikalingas vienas 3,3 V maitinimo šaltinis. Jis atitinka įprastus SFP/SFF ir 10 Gigabito eterneto standartus ir skirtas naudoti suderinamuose SFP+ lizduose.

Privalumai

Šis SFP+ siųstuvas-imtuvas yra karštai keičiamas, kad jį būtų lengva įdiegti ir pakeisti neišjungiant įrangos. Jis palaiko vienmodį 1310 nm perdavimą tolimiesiems atstumams iki 10 km ir užtikrina iki 10,5 Gbps pralaidumą. Integruota DDM suteikia galimybę stebėti pagrindinius optinius ir elektrinius parametrus, o kompaktiškas, standartus atitinkantis dizainas garantuoja suderinamumą su MSA atitinkančiais SFP+ lizdais ir pramonės protokolais.

Tinka

• 10 Gigabito eterneto aukštynkryptėms jungtims tarp komutatorių ir maršrutizatorių per vienmodį skaidulą
• Tolimojo nuotolio miestelių, duomenų centrų ar miestų teritorijų skaidulinėms linijoms iki 10 km
• Įrangai, kuriai reikalingi MSA atitinkantys SFP+ moduliai su LC dvipusėmis jungtimis

Pagrindinės specifikacijos

• Formos faktorius: SFP+ (karštai keičiamas)
• Standartas: 10GBASE-LR, atitinka SFF-8431, SFF-8432, SFF-8472, IEEE802.3ae
• Bangos ilgis: 1310 nm (vienmodis)
• Maksimalus atstumas: iki 10 km (6,2 mylios)

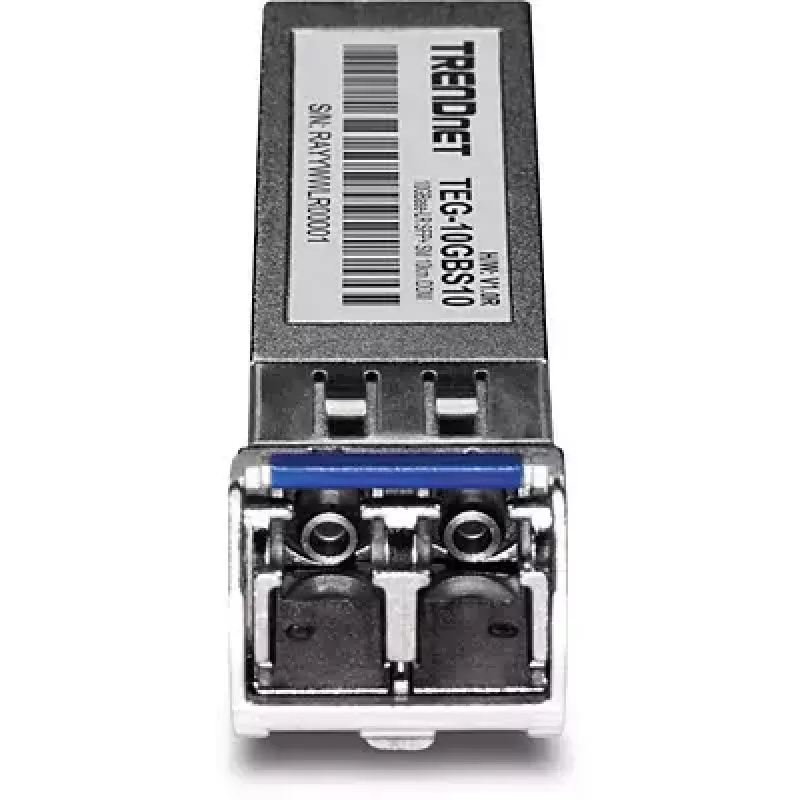

• Jungtis: LC dvipusė
• Duomenų perdavimo sparta: iki 10,5 Gbps (modulis palaiko 10 Gbit/s veikimą)
• Maitinimo šaltinis: vienas 3,3 V
• Darbo temperatūra: nuo 0 iki 70 °C (nuo 32 iki 158 °F)
• Tipinės energijos sąnaudos: ~0,522 W
• Sertifikatai: CE, FCC
• Matmenys (P×G×A): 14,8 × 56,5 × 11,8 mm
• Svoris: 0,022 kg

Kaip naudoti

Įdėkite TEG-10GBS10 modulį į suderinamą MSA atitinkantį SFP+ lizdą, esantį komutatoriuje, maršrutizatoriuje arba pagrindiniame adapteryje, kol jis tvirtai užsifiksuos. Prijunkite vienmodį skaidulą naudodami dvipusį LC komutacinį kabelį ir patikrinkite ryšio veikimą abiejuose galuose. Stebėkite modulio būseną ir optinius parametrus per pagrindinį įrenginį naudodami DDM, jei palaikoma. Norėdami išimti, naudokite modulio skląstį arba atlaisvinimo mechanizmą ir tiesiai ištraukite, kai sistema įjungta, jei reikia karšto keitimo.

Rekomendacijos

Prieš diegdami patikrinkite suderinamumą su savo tinklo įrangos SFP+ lizdu ir programine įranga. Naudokite vienmodžius LC dvipusius skaidulinius kabelius, pritaikytus 10G ryšiams, palaikykite tinkamą skaidulų švarą ir naudokite modulį nurodytame temperatūros diapazone, kad užtikrintumėte patikimą veikimą.
