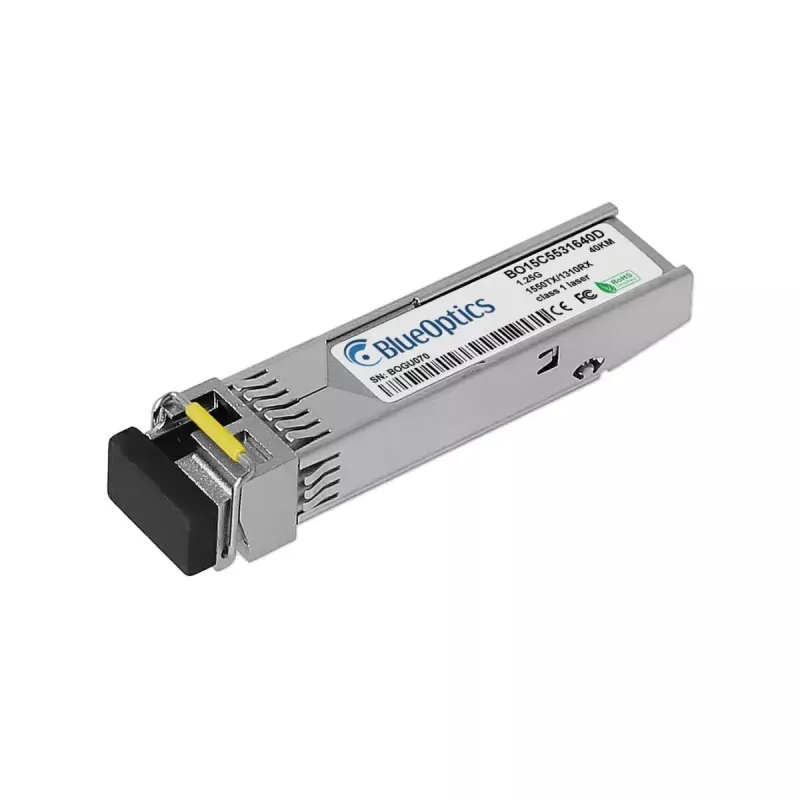

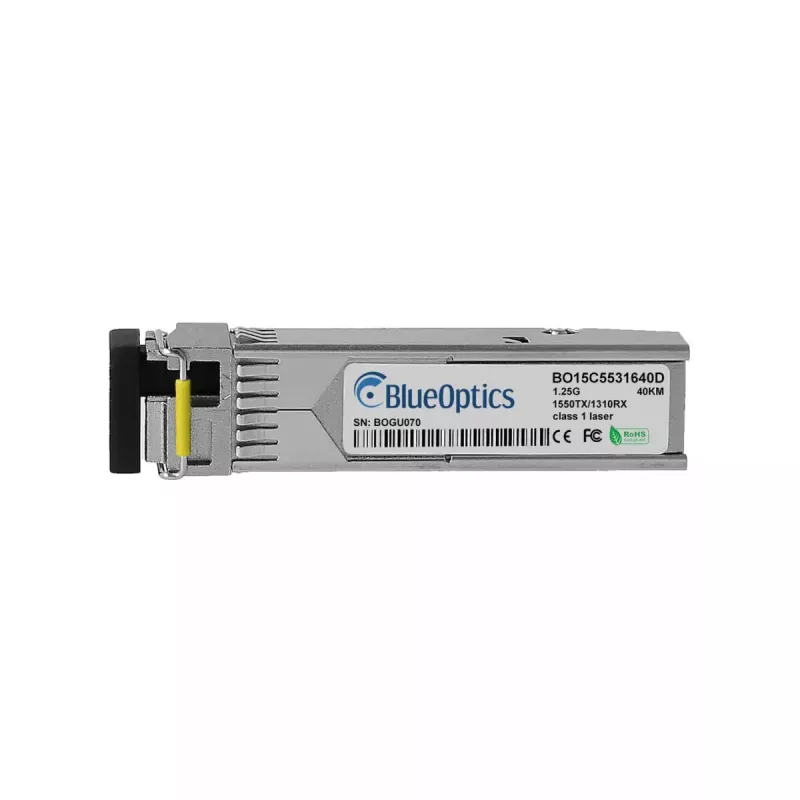

BlueOptics SFP-1GT15R13BX40-I-BO tinklo siųstuvo-imtuvo modulis Šviesolaidinis 1250 Mbit/s

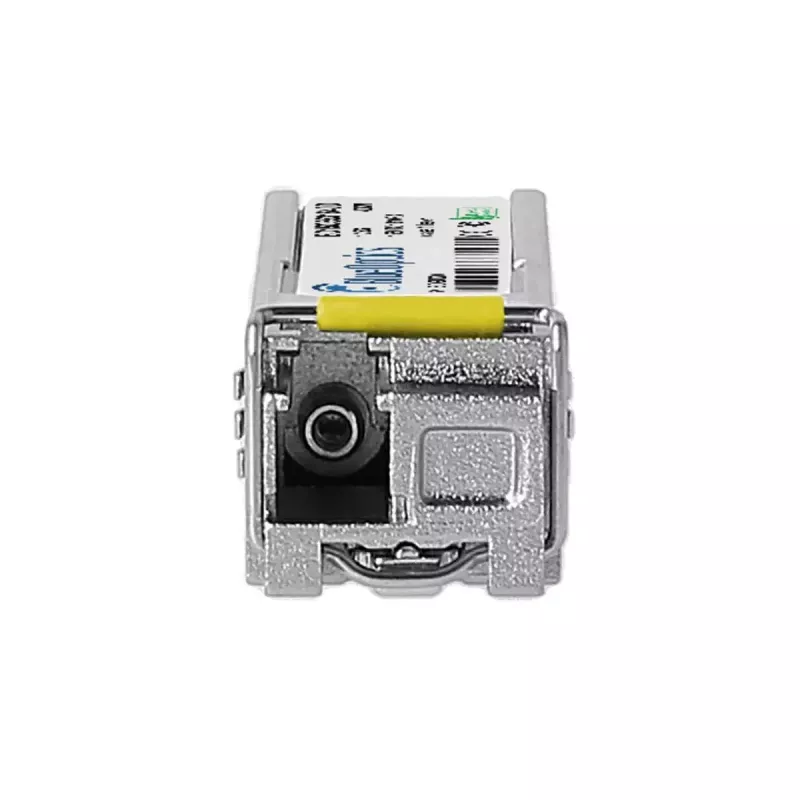

„BlueOptics“ SFP-1GT15R13BX40-I-BO tinklo siųstuvo-imtuvo modulis yra vienmodis SFP šviesolaidinis modulis, skirtas 1000BASE-BX-D programoms, kurio didžiausia duomenų perdavimo sparta yra 1250 Mbit/s. Modulis turi metalinį korpusą, sveria apie 3 g ir jam reikalingas 3,3 V maitinimas. Jame yra LC simplex jungtis ir jis palaiko asimetrinį dvikryptį veikimą su siųstuvo bangos ilgiu 1310 nm ir imtuvo bangos ilgiu 1550 nm, todėl galima realizuoti taškas–taškas ryšį vienmode skaidula iki 40 km atstumu, kai naudojamas suderinamoje aparatinėje įrangoje.

Privalumai

Modulis atitinka MSA SFP formos faktoriaus standartus ir yra pagamintas taip, kad būtų suderinamas su pagrindinėmis tinklo platformomis, palaikančiomis Originalių 1000BASE-BX-D siųstuvą-imtuvą. Jame yra skaitmeninė diagnostikos stebėsena (DDM/DOM), leidžianti realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą, o tai supaprastina techninę priežiūrą ir trikčių šalinimą. Kompaktiškas metalinis korpusas ir mažas svoris palengvina tankų montavimą ir pagerina šiluminį našumą.

Kam tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite „BlueOptics“ SFP-1GT15R13BX40-I-BO į suderinamo komutatoriaus, maršrutizatoriaus ar saugojimo įrenginio SFP lizdą, kai pagrindinė sistema maitinama pagal gamintojo nurodymus. Prijunkite tinkamą vienmodį LC pataisų laidą prie modulio ir prie nuotolinio siųstuvo-imtuvo, užtikrindami teisingą siuntimo ir priėmimo skaidulų orientaciją. Patikrinkite ryšio parametrus ir naudokite pagrindinės sistemos sąsają arba DDM/DOM rodmenis maitinimo įtampai, lazerio poslinkiui, išėjimo ir įėjimo galiai bei temperatūrai stebėti. Įsitikinkite, kad pagrindinė aparatinė įranga ir programinė įranga priima trečiųjų šalių SFP modulius arba yra sukonfigūruota juos įjungti.

Rekomendacijos

Naudokite sertifikuotus vienmodžius šviesolaidinius pataisų laidus ir laikykite švarius LC jungčių galus, kad užtikrintumėte optimalią signalo kokybę. Patikrinkite pagrindinės įrangos suderinamumą su DDM/DOM funkcijomis, jei reikalinga nuotolinė diagnostika. Ilgo nuotolio ryšiams patikrinkite ryšio biudžetą ir maržas bei atlikite optinės galios testą diegimo metu.
