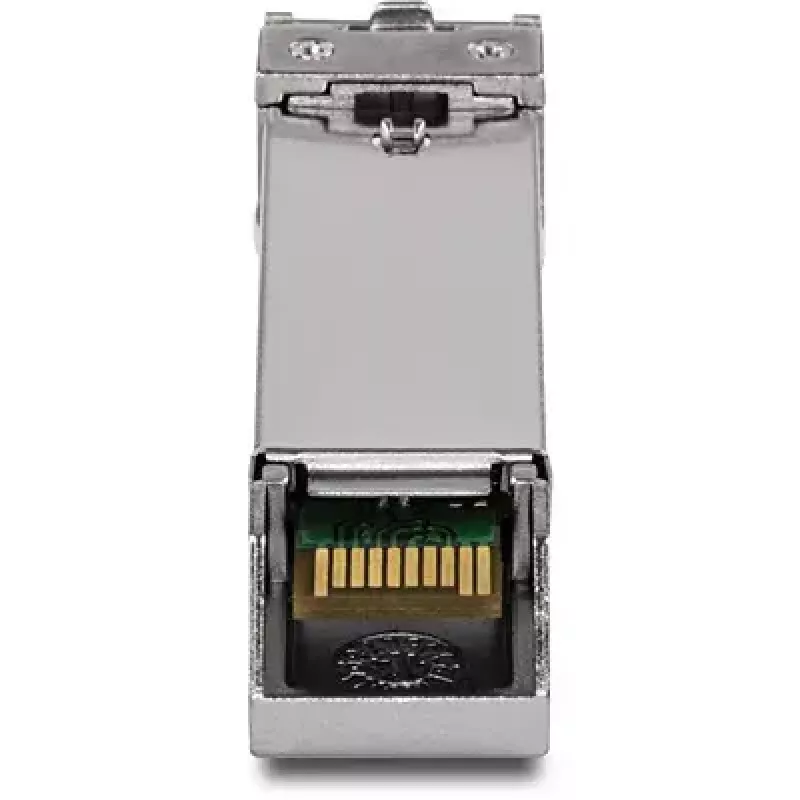

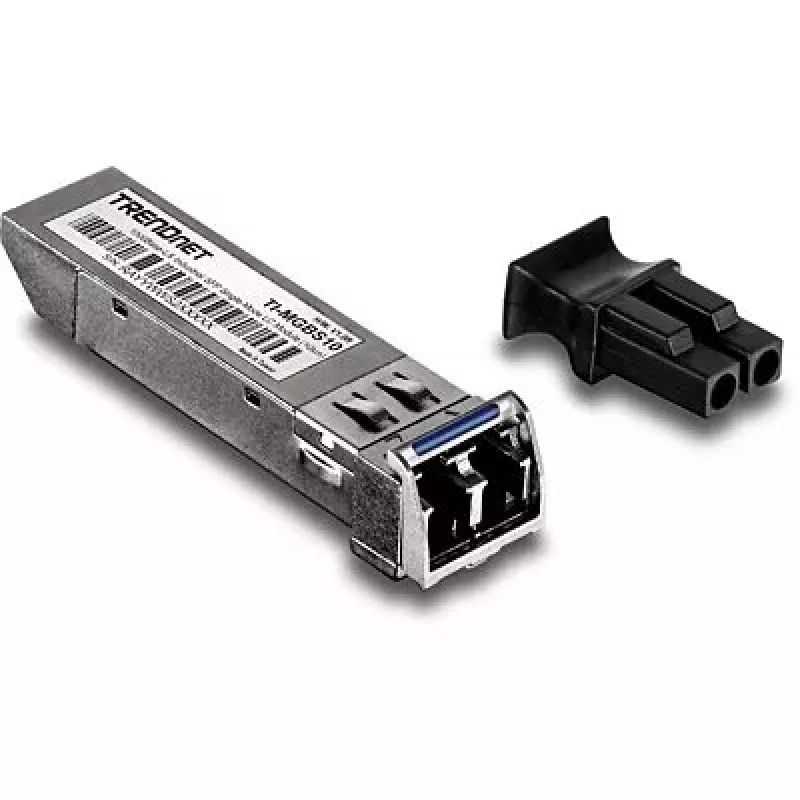

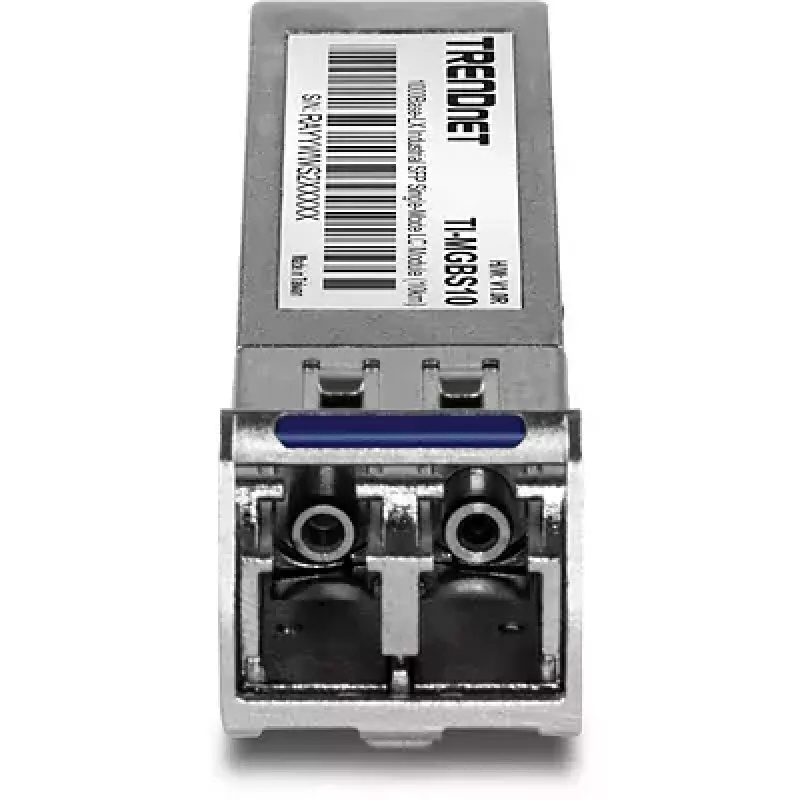

Skaidulinės optikos siųstuvo-imtuvo modulis Trendnet TI-MGBS10

Trendnet TI-MGBS10 yra 1000Base-LX pramoninis SFP vienmodis siųstuvo-imtuvo modulis, skirtas naudoti pramoninėje tinklo įrangoje. Jis tinka standartiniams SFP lizdams pramoniniuose komutatoriuose ir skaiduliniuose keitikliuose, naudoja dvipusę LC jungtį ir palaiko gigabitinius vienmodžius skaidulinius ryšius iki 10 kilometrų. Kompaktiškas metalinis korpusas ir atitiktis MSA, FCC bei CE standartams užtikrina patikimą fizinį suderinamumą ir reglamentų atitiktį, o tipinė energijos sąnauda yra apie 1 W.

Privalumai

TI-MGBS10 užtikrina stabilų gigabitinį vienmodį ryšį dideliais atstumais, pasižymi mažomis energijos sąnaudomis ir mažu metaliniu formos faktoriumi, tinkančiu ankštoms erdvėms. Suderinamumas su standartinėmis SFP sąsajomis ir dvipusėmis LC jungtimis supaprastina montavimą įvairiuose pramoniniuose tinklo įrenginiuose. Modulis sukurtas veikti pramoniniuose temperatūrų diapazonuose ir atitinka bendrus pramonės standartus, užtikrinančius sąveikumą.

Tinka

• Pramoniniams komutatoriams ir valdomai eterneto įrangai
• Skaiduliniams medijų keitikliams ir aukštynkryptėms jungtims
• Ilgo nuotolio vienmodėms skaidulinėms linijoms iki 10 km
• Aplinkoms, kuriose reikalingi kompaktiški, mažai energijos naudojantys SFP siųstuvai-imtuvai

Pagrindinės specifikacijos

• Modelis: TI-MGBS10
• Standartas: 1000Base-LX (gigabitinis eternetas)
• Sąsaja: SFP, dvipusė LC jungtis
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s
• Bangos ilgis: 1310 nm
• Maksimalus ryšio atstumas: iki 10 km
• Tipinė energijos sąnauda: ~1 W
• Korpusas: metalinis; spalva: pilka
• Matmenys: 13 × 57 × 8.5 mm
• Svoris: 0,019 kg
• Atitiktis: MSA, FCC, CE

Kaip naudoti

Įdėkite TI-MGBS10 į suderinamą SFP lizdą pramoniniame komutatoriuje, maršrutizatoriuje ar medijų keitiklyje, kol spragtelės, ir užfiksuokite bet kokį esamą laikymo mechanizmą. Prijunkite vienmodį dvipusį LC skaidulinį kabelį prie modulio LC prievadų, laikydamiesi tinkamos perdavimo / priėmimo orientacijos. Su konfigūruokite priimančiojo įrenginio SFP prievadą, kaip reikia gigabitiniam veikimui. Įjunkite priimančiojo įrenginio maitinimą ir patikrinkite ryšio būseną bei tinklo parametrus per komutatoriaus ar keitiklio sąsają.

Rekomendacijos

Naudokite vienmodžius skaidulinius kabelius, pritaikytus numatytam atstumui, ir prieš montuodami įsitikinkite, kad skaidulinės jungtys yra švarios. Patikrinkite, ar priimantysis įrenginys palaiko 1000Base-LX SFP modulius, ir peržiūrėkite įrenginio dokumentaciją dėl bet kokių reikalingų suderinamumo nustatymų ar programinės įrangos pastabų.
