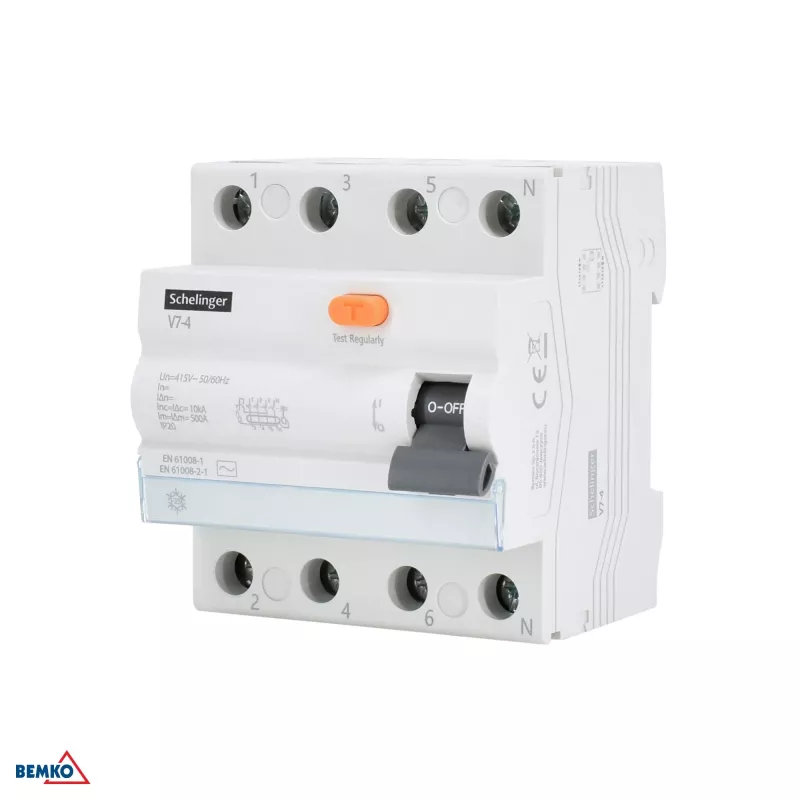

SCHELINGER Apsauginis nuotėkio srovės jungiklis AC 4P 63A 30mA

SCHELINGER A03-V7-4-63-030 yra aukštos kokybės apsauginis nuotėkio srovės jungiklis (RCD), skirtas patikimai apsaugai nuo įžeminimo gedimų. AC tipo jautrumas, 4 poliai, vardinė srovė 63 A ir vardinė nuotėkio srovė 30 mA užtikrina saugumą gyvenamosiose ir komercinėse elektros instaliacijose. Atitinka IEC/EN 61008-1 standartus.

Privalumai

Momentinis išjungimas greitam atjungimui; tvirtas montavimas ant DIN bėgelio; mechaninis išjungimo indikatorius aiškiai būsenai nustatyti; bandymo mygtukas periodiniam patikrinimui; didelė išjungimo galia (6 kA trumpojo jungimo atsparumas).

Tinka

• Gyvenamųjų namų skirstomiesiems skydams
• Komerciniams elektros skydams
• Pramoniniams valdymo spintoms
• Grandinių apsaugai nuo netiesioginio kontakto ir gaisro pavojaus

Pagrindinės specifikacijos

• RCD tipas: AC
• Polių skaičius: 4P (keturių polių)
• Vardinė srovė (In): 63 A
• Vardinė nuotėkio srovė (IΔn): 30 mA
• Vardinė įtampa (Ue): 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis (35 mm)
• Vardinis trumpojo jungimo atsparumas (Inc): 6 kA
• Vardinė nuotėkio srovės įjungimo ir išjungimo galia (IΔm): 500 A
• Išjungimo charakteristika: momentinė
• Elektrinis patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Gnybtų talpa: 1-35 mm² (standi), 1-25 mm² (lanksti)
• Darbinės temperatūros diapazonas: nuo -25°C iki +40°C
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (korpusas sumontavus)
• Standartų atitiktis: IEC/EN 61008-1
• Bandymo mygtukas: taip
• Išjungimo indikatorius: mechaninė vėliavėlė

Rekomendacijos

Kad būtų užtikrintas optimalus saugumas, RCD tikrinkite kas ketvirtį naudodami bandymo mygtuką. Įrenginį turi montuoti kvalifikuotas elektrikas. Šis įrenginys tinkamas naudoti TN, TT ir IT sistemose.
