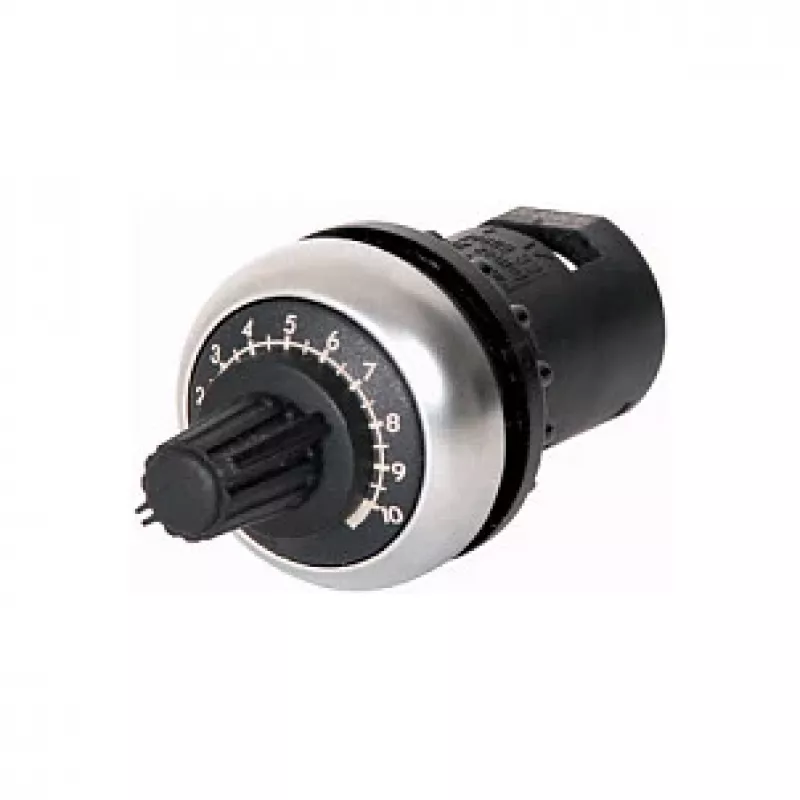

Eaton M22-R10K Potenciometro priekinis elementas, 10 kOhm, tiesinis, vieno apsisukimo, priekinio skydelio montavimas, IP66/IP67/IP69K

Ten, kur įprasti skydelio montavimo potenciometrai reikalauja papildomų sandarinimo tarpiklių ar adapterių plokščių, Eaton M22-R10K montuojamas tiesiai į standartinę 22,5 mm angą ir užtikrina IP69K klasės priekinę apsaugą kaip pagrindinę konstrukcijos dalį. Šis priekinis elementas sujungia tikslų 10 kOhm tiesinės varžos takelį su vieno apsisukimo sukimu, užtikrindamas nuspėjamą, sklandų reguliavimą be negyvųjų taškų ar sudėtingos kalibracijos. Sukurtas Eaton M22 modulinei sistemai, jis jungiasi su M22 kontaktų blokais, užtikrindamas greitą, be įrankių montavimą pramoniniuose valdymo skyduose, operatorių stotyse ir HMI korpusuose.

Svarbiausi privalumai

• 10 kOhm tiesinė charakteristika tiesioginiam, pakartojamam išėjimo skalavimui
• Vieno apsisukimo sukimas su 6 mm velenu standartinėms rankenėlėms
• Priekinio skydelio montavimas į 22,5 mm angą, nereikia papildomo sandarinimo
• Aukšta apsaugos klasė: IP66, IP67 ir IP69K priekinėje pusėje
• Suderinamas su Eaton M22 kontaktų blokais moduliniam montavimui
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +70 °C
• Atitinka CE, UL, CSA, CCC, EAC ir RoHS standartus

Kasdieniniame naudojime

Sumontuotas valdymo skyde ar operatoriaus stotyje, M22-R10K užtikrina lytėjimo pojūtį ir patikimą parametrų, tokių kaip greitis, padėtis ar nustatytosios vertės, reguliavimą. Tiesinė varžos charakteristika užtikrina tiesioginį ryšį tarp rankenėlės sukimosi ir išėjimo, supaprastindama kalibravimą ir vartotojo sąveiką. Trys gnybtai lengvai jungiami prie suderinamų M22 kontaktų blokų, leidžiant greitai integruoti į esamas automatizavimo architektūras. Patvari priekinė tarpinė atlaiko aukšto slėgio plovimą ir dulkėtas aplinkas, todėl tinka maisto perdirbimo, pakavimo mašinoms ir lauko įrenginiams.

Pilnos specifikacijos

• Varžos vertė: 10 kOhm
• Produkto tipas: Potenciometro priekinis elementas
• Serija: Eaton M22
• Montavimo tipas: Priekinio skydelio montavimas
• Montavimo angos skersmuo: 22,5 mm
• Elektrinė charakteristika: Tiesinė
• Apsisukimų skaičius: Vienas apsisukimas
• Pavarų tipas: Sukamasis (reikia atskiros rankenėlės)
• Veleno skersmuo: 6 mm
• Gnybtų skaičius: 3
• Jungties tipas: Suderinamas su M22 kontaktų blokais
• Galia: 0,5 W
• Apsaugos klasė (priekinė): IP66, IP67, IP69K
• Darbinės temperatūros diapazonas: -25 iki +70 °C
• Atitiktis: CE, UL, CSA, CCC, EAC, RoHS
• Paskirtis: Pramoninis valdymas, automatizavimas, HMI

Baigiamoji pastaba

Skydams, kuriuose reikalingas plovimas, arba dulkėtiems procesams, M22-R10K pašalina įprastą kompromisą tarp sandarumo ir montavimo paprastumo – vienas komponentas, be papildomų tarpiklių, be kompromisų.
