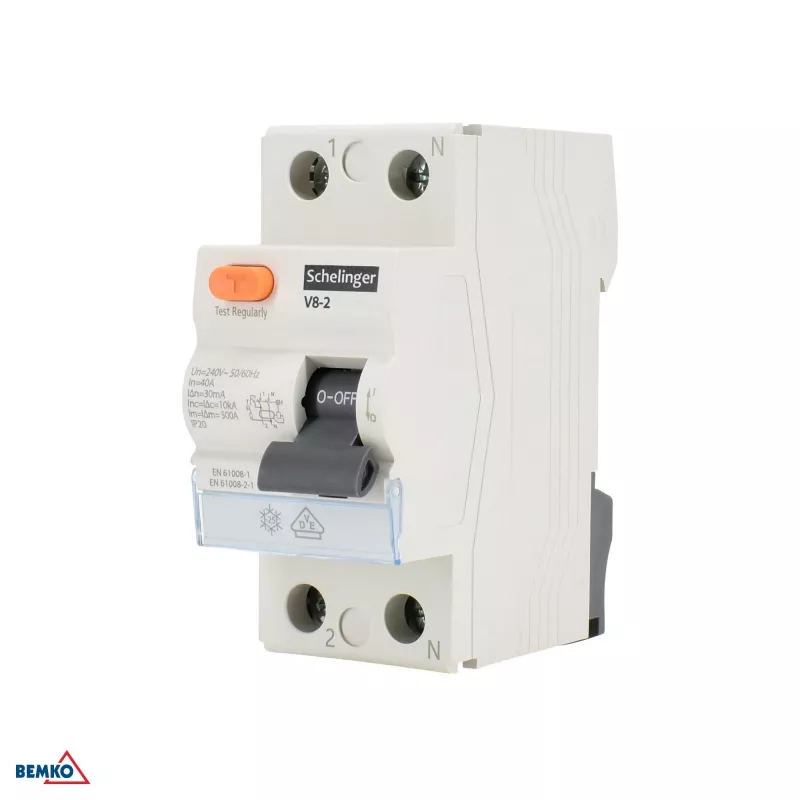

SCHELINGER A tipo liekamosios srovės įtaisas 2P 25A 30mA 10kA VDE

SCHELINGER A03-V8-2-25-030 yra aukštos kokybės liekamosios srovės įtaisas (RCD), skirtas patikimai apsaugai nuo elektros gedimų. Šis A tipo RCD tinka sinusinėms kintamosioms ir pulsuojančioms nuolatinėms srovėms, užtikrinant saugą gyvenamosiose ir komercinėse instaliacijose. Esant vardinei srovei 25A ir liekamosios srovės veikimo srovei 30mA, jis efektyviai apsaugo nuo elektros smūgio ir gaisro pavojų. Atitinka EN 61008-1 ir VDE standartus, užtikrina tvirtą veikimą ir ilgaamžiškumą.

Privalumai

Šis RCD turi kompaktišką 2 modulių konstrukciją (apie 36 mm), skirtą lengvam montavimui ant DIN bėgelio. Jis pasižymi didele trumpojo jungimo išjungimo galia 10kA ir impulsine atsparumo įtampa 4kV, užtikrinančia saugumą gedimo atveju. Aiški ĮJUNGTA/IŠJUNGTA padėtis ir išjungimo indikatorius suteikia vizualų būsenos grįžtamąjį ryšį. Elektrinis atsparumas 10 000 ciklų ir mechaninis atsparumas 20 000 ciklų užtikrina ilgalaikį patikimumą.

Tinka

• Gyvenamųjų namų elektros skydams
• Komercinių pastatų skirstomiesiems skydams
• Pramoniniams valdymo spintoms
• Grandinėms su sinusine ir pulsuojančia nuolatine liekamąja srove apsaugoti

Pagrindinės specifikacijos

• RCD tipas: A tipas
• Polių skaičius: 2P
• Vardinė srovė (In): 25 A
• Vardinė liekamosios srovės veikimo srovė (IΔn): 30 mA
• Vardinė trumpojo jungimo išjungimo galia (Icn): 10 kA
• Vardinė įtampa (Un): 230 V AC
• Dažnis: 50/60 Hz
• Montavimo būdas: DIN bėgelis
• Apsaugos laipsnis (IP): IP20
• Darbinės temperatūros diapazonas: nuo -25°C iki +40°C
• Standartų atitiktis: EN 61008-1, VDE
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Vardinė sąlyginė trumpojo jungimo srovė (Inc): 10 kA
• Elektrinis atsparumas: 10 000 ciklų
• Mechaninis atsparumas: 20 000 ciklų
• Gnybtų talpa: 1-25 mm² (vientisas/suvytas)
• Išjungimo charakteristika: momentinis
• Modulio plotis: 2 moduliai (apie 36 mm)
• Indikacija: ĮJUNGTA/IŠJUNGTA padėtis, išjungimo indikatorius

Rekomendacijos

Siekiant optimalaus saugumo, įsitikinkite, kad RCD sumontavo kvalifikuotas elektrikas ir jis reguliariai tikrinamas. Šis įtaisas tinka naudoti TN, TT ir IT sistemose. Visada patikrinkite suderinamumą su jūsų konkrečia programa.
