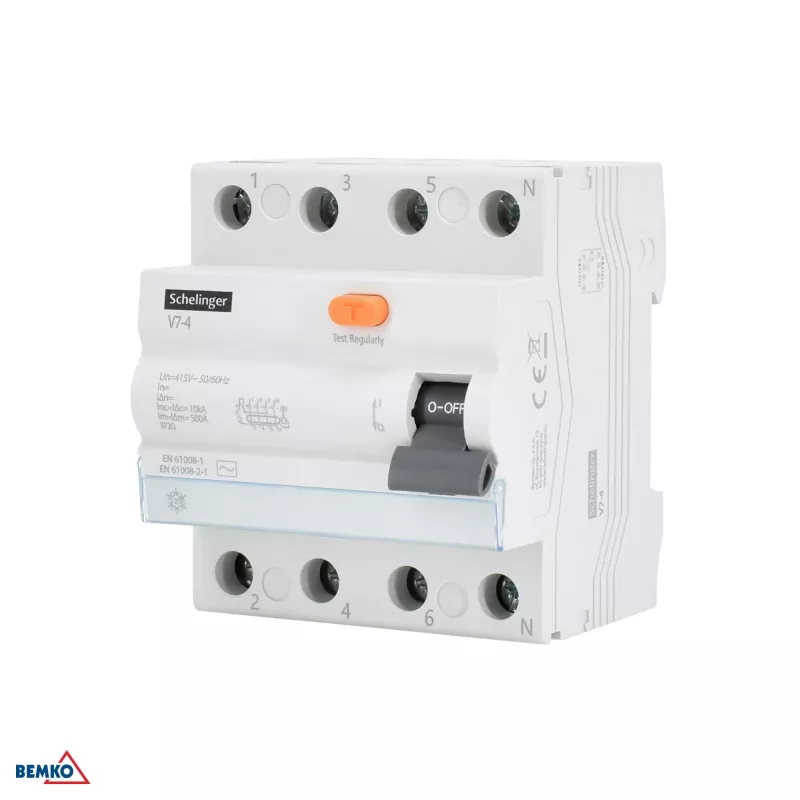

SCHELINGER A03-V7-4-40-030 liekamosios srovės įtaisas AC 4P 40A 30mA

SCHELINGER A03-V7-4-40-030 yra aukštos kokybės liekamosios srovės įtaisas (RCD), skirtas patikimai apsaugai nuo netiesioginio prisilietimo ir gaisro pavojų. Šis 4 polių, AC tipo RCD yra 40 A ir 30 mA, tinkamas įvairioms gyvenamosioms ir komercinėms elektros instaliacijoms. Jis atitinka IEC/EN 61008-1 standartus ir yra pagamintas ilgaamžiškumui ir saugumui užtikrinti.

Privalumai

Šis RCD užtikrina tvirtą apsaugą, kurios vardinė trumpojo jungimo išjungimo galia yra 6 kA, o impulsinė atsparumo įtampa – 4 kV. Kompaktiškas 4 modulių (72 mm) dizainas tinka standartiniams DIN bėgio skirstomiesiems skydams, taupant vietą skirstomuosiuose skyduose. Išjungimo indikatoriaus langelis suteikia aiškų vizualinį būsenos rodymą, o varžtiniai gnybtai leidžia prijungti laidus iki 25 mm², užtikrinant lengvą montavimą.

Tinka

• Gyvenamųjų namų elektros skydams
• Komercinių pastatų skirstomiesiems skydams
• Pramoniniams valdymo spintoms
• Grandinių apsaugai nuo įžeminimo gedimų ir gaisro pavojų

Pagrindinės specifikacijos

• RCD tipas: AC tipas
• Polių skaičius: 4 poliai
• Vardinė srovė (In): 40 A
• Vardinė liekamoji veikimo srovė (IΔn): 30 mA
• Vardinė įtampa (Ue): 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgis
• Vardinė trumpojo jungimo išjungimo galia (Inc): 6 kA
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 °C iki +40 °C
• Standartai: IEC/EN 61008-1
• Gnybtų talpa: 1-25 mm² (kieti/suvyti)
• Elektrinis patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Išjungimo charakteristika: momentinė
• Indikacija: išjungimo indikatoriaus langelis
• Modulio plotis: 4 moduliai (72 mm)
• Prijungimo tipas: varžtiniai gnybtai
• Funkcija: apsauga nuo netiesioginio prisilietimo ir gaisro pavojų

Rekomendacijos

Siekiant optimalaus saugumo, įsitikinkite, kad RCD sumontavo kvalifikuotas elektrikas ir jis reguliariai tikrinamas. Šis įtaisas skirtas stacionariai instaliacijai sausose patalpose (IP20). Visada patikrinkite suderinamumą su jūsų elektros sistemos įtampa ir srove.
