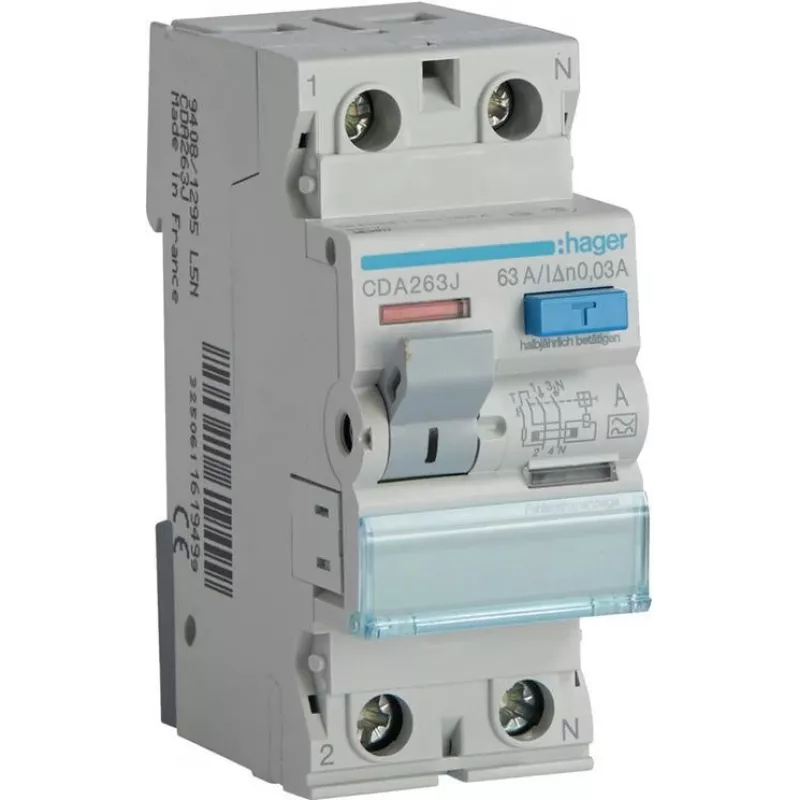

HAGER CDA263J RCCB liekamosios srovės grandinės pertraukiklis 1P+N 63A 30mA A tipas 6kA 230V 2 modulių DIN bėgelis

HAGER CDA263J išsiskiria tarp liekamosios srovės įtaisų, nes sujungia tvirtą 63 A vardinę srovę su jautria 30 mA išjungimo riba kompaktiškoje 2 modulių konstrukcijoje, užtikrindamas patikimą apsaugą nuo įžeminimo nuotėkio gedimų reikliose gyvenamosiose ir lengvosios komercinės paskirties instaliacijose. Skirtingai nuo pagrindinių RCCB, kurie gali paaukoti našumą dėl dydžio, šis įrenginys išlaiko 6 kA išjungimo galią ir A tipo išjungimo gebą, užtikrindamas, kad jis užtikrintai valdytų tiek sinusinius kintamosios srovės, tiek pulsuojančius nuolatinės srovės liekamosios srovės signalus.

Svarbiausi privalumai

• 1P+N konfigūracija su 63 A vardine srove ir 30 mA liekamosios srovės veikimo srove efektyviai apsaugo žmones ir nuo gaisro.
• A tipo liekamosios srovės aptikimas apima kintamąją ir pulsuojančią nuolatinę srovę, idealiai tinka grandinėms su elektroninėmis apkrovomis.
• 6 kA vardinė trumpojo jungimo išjungimo galia užtikrina patikimą atjungimą gedimo sąlygomis.
• Kompaktiškas 2 modulių plotis taupo vietą standartiniuose 35 mm DIN bėgeliuose, neprarandant našumo.
• Platus prijungimo diapazonas priima standžius laidininkus nuo 1 iki 25 mm² ir lanksčius laidininkus nuo 1 iki 16 mm².
• Skirta 230 V kintamosios srovės tinklams, 50/60 Hz dažniui, darbinės temperatūros diapazonas nuo -25 °C iki +40 °C.

Kasdieniniame naudojime

Montavimas yra paprastas dėl DIN bėgelio tvirtinimo ir aiškiai pažymėtų gnybtų, o momentinė išjungimo charakteristika užtikrina greitą atjungimą, kai aptinkama 30 mA ar didesnė liekamoji srovė. Įrenginio IP20 gnybtų apsauga ir IP40 laipsnis, kai sumontuotas korpuse, daro jį tinkamą skirstomiesiems skydams namuose, biuruose ir mažose komercinėse patalpose. Esant 10 000 ciklų elektrinei ištvermei ir 20 000 ciklų mechaninei ištvermei, CDA263J sukurtas ilgalaikiam patikimumui, sumažinant priežiūros rūpesčius per jo tarnavimo laiką.

Pilnos specifikacijos

• Įrenginio tipas: liekamosios srovės grandinės pertraukiklis (RCCB)
• Polių skaičius: 1P+N
• Vardinė srovė (In): 63 A
• Vardinė liekamosios srovės veikimo srovė (IΔn): 30 mA
• Liekamosios srovės tipas: A tipas
• Vardinė trumpojo jungimo išjungimo galia (Icn): 6 kA
• Vardinė įtampa (Ue): 230 V kintamoji srovė
• Dažnis: 50/60 Hz
• Modulių skaičius: 2
• Montavimo tipas: DIN bėgelis
• Prijungimo galia (standus laidininkas): 1 - 25 mm²
• Prijungimo galia (lankstus laidininkas): 1 - 16 mm²
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (įrenginys korpuse): IP40
• Darbinė temperatūra: nuo -25 iki 40 °C
• Standartai: EN 61008-1
• Išjungimo charakteristika: momentinė
• Elektrinė ištvermė: 10000 ciklų
• Mechaninė ištvermė: 20000 ciklų

Baigiamoji pastaba

Montuotojams ir skydų gamintojams, ieškantiems patikimo A tipo RCCB, kuris suderintų didelę srovės galią su jautria įžeminimo nuotėkio apsauga, HAGER CDA263J užtikrina nuoseklų našumą kompaktiškame formate, paremtą HAGER reputacija kokybiškos elektros skirstymo įrangos srityje.
