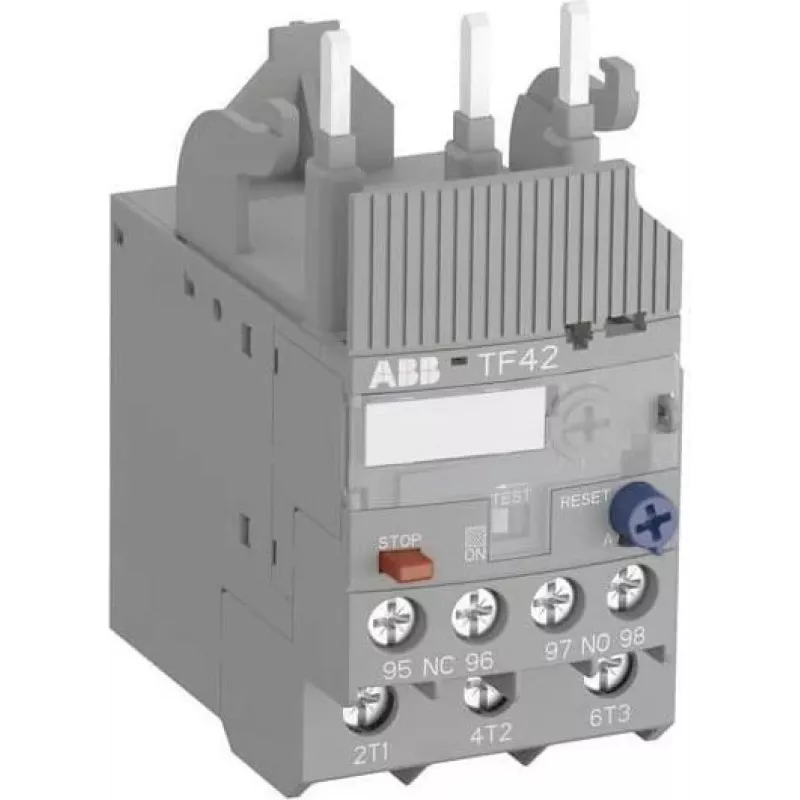

ABB TF42-13 šiluminės perkrovos relė, 9-13 A, 3 polių, 10 klasė, 690 V kintamoji srovė, 1NO+1NC

Variklių valdymo skydeliuose pramonės įmonėse ABB TF42-13 šiluminės perkrovos relė apsaugo trifazius variklius nuo perkaitimo dėl perkrovos arba fazės dingimo. Sukite rotacinį diską tarp 9 ir 13 A, kad atitiktų pilnos apkrovos srovę, ir relė išsijungia per 10 sekundžių, kai srovė yra 7,2 karto didesnė už nustatytą. Montuokite ją tiesiogiai ant ABB AF09...AF38 kontaktorių arba kaip atskirą įrenginį su adapteriu. Techninės priežiūros komandos vertina rankinį/automatinį atstatymą ir testavimo funkciją, skirtą greitai paleidimo patikrai.

Pagrindinės specifikacijos

• Nominali darbinė srovė: 9,0 – 13,0 A
• Išjungimo klasė: 10 klasė
• Polių skaičius: 3
• Nominali darbinė įtampa: 690 V kintamoji srovė
• Nominali izoliacijos įtampa: 690 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: tiesiogiai ant kontaktoriaus arba atskirai su adapteriu
• Atstatymas: rankinis ir automatinis
• Aplinkos darbinė temperatūra: nuo -25 iki +60 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 60947-4-1, UL 60947-4-1, CSA 60947-4-1
• Jungties tipas: varžtiniai gnybtai
• Suderinami kontaktoriai: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Galios nuostoliai vienam poliui: 1,6 W esant maksimaliai srovei
• Fazės dingimo jautrumas: taip
• Reguliavimas: rotacinis rankenėlė su skale
• Testavimo funkcija: taip

Kodėl verta rinktis

TF42-13 sujungia tikslią šiluminę apsaugą su tvirta konstrukcija, skirta sudėtingoms pramoninėms aplinkoms. Jo fazės dingimo jautrumas apsaugo variklį nuo perdegimo dėl vienfazio darbo, o platus reguliavimo diapazonas apima įprastus variklių dydžius. Tiesioginis montavimas ant ABB kontaktorių taupo skydelio vietą ir supaprastina laidų sujungimą. Atitiktis tarptautiniams standartams užtikrina patikimą veikimą visame pasaulyje.

Idealiai tinka

• Trifazių variklių apsauga konvejerių sistemose, siurbliuose, ventiliatoriuose ir kompresoriuose
• Esamų ABB kontaktorių įrenginių modernizavimas su šiluminės perkrovos apsauga
• Atskira apsauga varikliams iki 13 A, kai naudojamas adapteris
• Programos, kuriose reikia rankinio arba automatinio atstatymo parinkčių

Svarbu žinoti

Relė turi varžtinius gnybtus saugiems sujungimams ir rotacinę rankenėlę tiksliam srovės nustatymui. Testavimo funkcija imituoja išjungimą, kad patikrintų apsaugos grandinę. Atskiram montavimui naudokite tinkamą adapterį (nepridedamas). IP20 apsaugos laipsnis reiškia, kad ją reikia montuoti korpuse. Prieš montavimą ar techninę priežiūrą visada atjunkite maitinimą.
