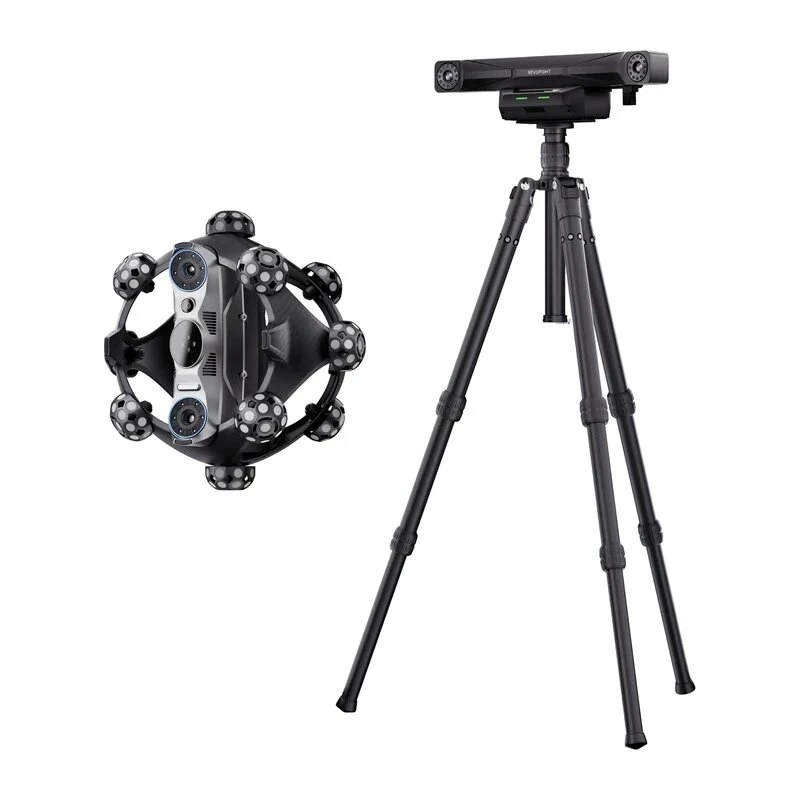

Revopoint Trackit SR CMM Edition 3D optinis skaitytuvas – nešiojama infraraudonųjų spindulių sekimo sistema pramoninei metrologijai, 0,02 mm tikslumas

Sudėtingame pramoninės metrologijos pasaulyje didelio tikslumo 3D matavimams dažnai reikia brangių, stacionarių koordinačių matavimo mašinų (CMM), kurias sudėtinga valdyti ir neįmanoma perkelti. Revopoint Trackit SR CMM Edition 3D optinis skaitytuvas laužo šį stereotipą – jis suteikia profesionalų sekimo ir skenavimo tikslumą kompaktiškame, nešiojamame sprendime. Jis paverčia jūsų suderinamą Revopoint skaitytuvą dinamiška, belaidė matavimo sistema, leidžiančia fiksuoti tikslius 3D duomenis tiesiog gamybos ceche, lauke ar bet kur, kur jus nuves darbas.

Kam jis skirtas

Šis optinis sekiklis sukurtas kokybės kontrolės inžinieriams, atvirkštinės inžinerijos specialistams ir metrologijos profesionalams, kuriems reikia patikimų, didelio tikslumo matavimų be stacionarios CMM apribojimų. Nesvarbu, ar tikrinate apdirbtas detales, vertinate mazgus ar skaitmeninate komponentus CAD palyginimui, Trackit SR CMM Edition yra jūsų universalus partneris. Jis taip pat idealiai tinka tyrėjams ir dėstytojams pažangios gamybos aplinkoje, kuriems reikia lanksčios, tikslios skenavimo sąrankos.

Pagrindinės savybės

• Profesionalus tikslumas: pasiekite iki 0,02 mm vieno kadro tikslumą ir iki 0,05 mm/m tūrinį tikslumą, užtikrinantį, kad jūsų matavimai atitiktų griežtus pramonės standartus.
• Infraraudonųjų spindulių optinis sekimas: sekiklis naudoja infraraudonųjų spindulių optinę technologiją, kad realiu laiku sektų skaitytuvo padėtį, užtikrindamas stabilų ir patikimą sekimą visame darbiniame tūryje nuo 0,3 m x 0,3 m x 0,3 m iki 1,5 m x 1,5 m x 1,5 m.

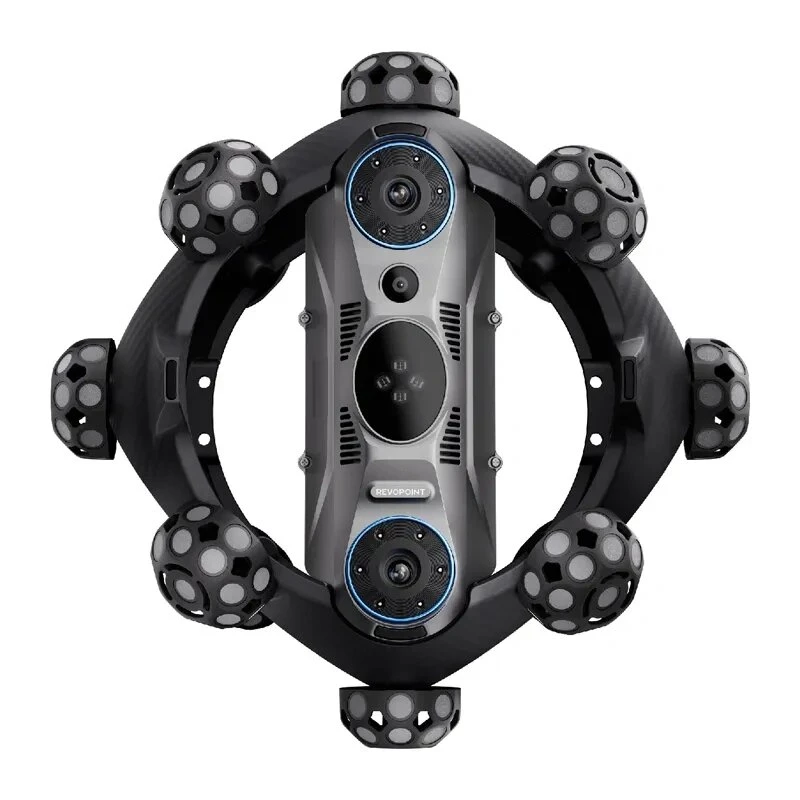

• Platus suderinamumas: sklandžiai veikia su Revopoint MINI, RANGE, POP 3 ir INSPIRE skaitytuvais, paversdamas juos didelio tikslumo CMM sistemomis.
• Lankstus ryšys: USB Type-C jungtis užtikrina greitą duomenų perdavimą ir lengvą sąranką su Windows, Android, iOS ir macOS įrenginiais.
• Automatinis kalibravimas: kalibravimas pagal žymeklius supaprastina sąrankos procesą, sumažina prastovos laiką ir užtikrina pastovų tikslumą.
• Nešiojamas dizainas: standartinis 1/4"-20 trikojo sriegis leidžia montuoti ant standartinių trikojų ar laikiklių, todėl lengva nustatyti sekiklį optimaliam aprėpimui.

Specifikacijos

• Sekimo principas: infraraudonųjų spindulių optinis sekimas
• Vieno kadro tikslumas: iki 0,02 mm
• Tūrinis tikslumas: iki 0,05 mm/m
• Sekimo kadrų dažnis: 10 FPS
• Darbinis tūris: nuo 0,3 m x 0,3 m x 0,3 m iki 1,5 m x 1,5 m x 1,5 m
• Suderinami skaitytuvai: Revopoint MINI, RANGE, POP 3, INSPIRE
• Ryšys: USB Type-C
• Maitinimas: 12V DC, 3A
• Operacinių sistemų palaikymas: Windows 10/11 (64 bitų), Android, iOS, macOS
• Programinės įrangos suderinamumas: Revoscan
• Paskirtis: pramoninė metrologija, kokybės kontrolė, atvirkštinė inžinerija

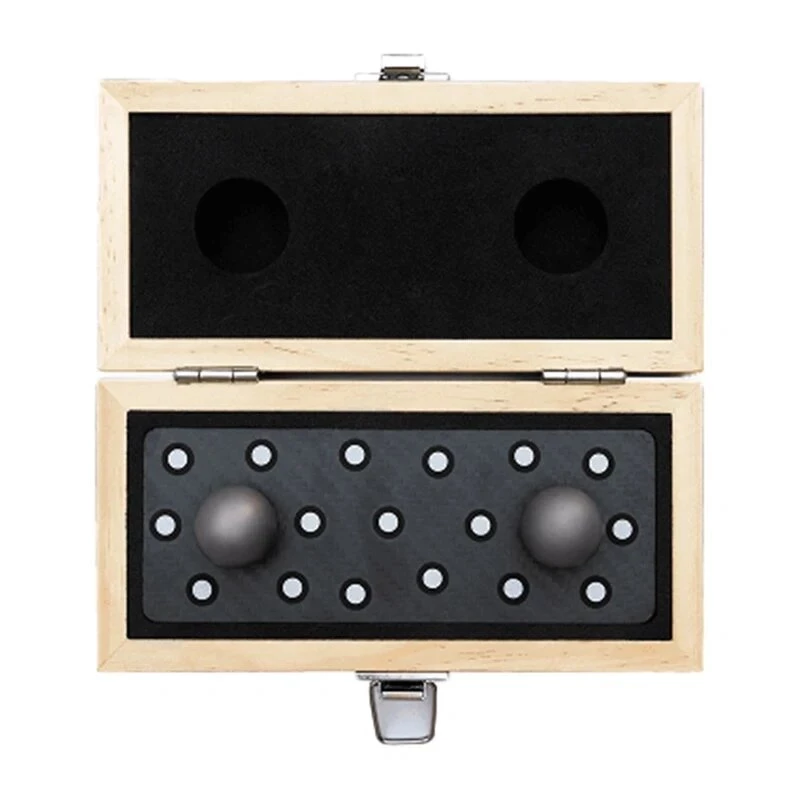

• Kalibravimo metodas: automatinis kalibravimas pagal žymeklius
• Šviesos šaltinis: infraraudonųjų spindulių LED
• Montavimas: standartinis 1/4"-20 trikojo sriegis
• Darbinė temperatūra: nuo 0°C iki 40°C

Patarimai

Norėdami gauti geriausius rezultatus, įsitikinkite, kad sekiklis ir skaitytuvas yra rekomenduojamame darbiniame tūryje, o aplinkoje nėra per didelio infraraudonųjų spindulių triukšmo. Prieš kiekvieną matavimo sesiją naudokite automatinį kalibravimą pagal žymeklius, kad išlaikytumėte tikslumą. Sekiklį galima montuoti ant standartinio trikojo stabiliam padėties nustatymui, o USB Type-C jungtis leidžia greitai integruoti su esama Revopoint skaitytuvo sąranka.
