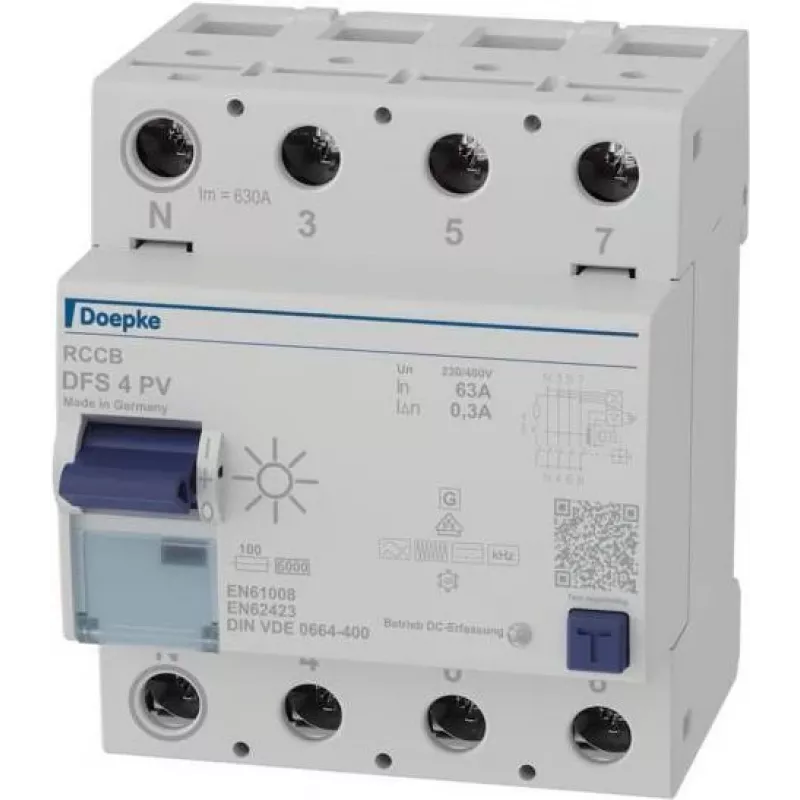

Doepke DFS4 063-4/0.30-PVFI liekamosios srovės automatinis jungiklis 4 polių 63 A 300 mA F tipo 09146804

Liekamosios srovės automatinis jungiklis su 4 poliais, 63 A vardine srove ir 300 mA liekamąja srove, specialiai sukurtas fotovoltinėms sistemoms ir grandinėms su dažnio keitikliais. F tipo (PVFI) liekamosios srovės jungiklis aptinka sinusinę kintamąją, pulsuojančiąją nuolatinę ir mišraus dažnio liekamąsias sroves iki 1 kHz, užtikrindamas patikimą apsaugą šiuolaikinėse elektros instaliacijose.

Privalumai

F tipo suveikimo charakteristika užtikrina visapusišką apsaugą fotovoltiniams inverteriams ir elektroninėms apkrovoms. Didelis atsparumas impulsinėms srovėms iki 3 kA apsaugo nuo klaidingų suveikimų. Kompaktiškas 4 modulių plotis taupo vietą DIN bėgelyje. Platus gnybtų pajėgumas nuo 1,5 iki 50 mm² vientisų laidininkų palengvina montavimą.

Tinka

• Fotovoltinėms (PV) sistemoms su be transformatorių inverteriais
• Dažnio keitiklių grandinėms
• Pramoniniams valdymo skydams su elektronine darbo įranga
• Trijų fazių skirstomiesiems skydams, kuriems reikalinga liekamosios srovės apsauga

Pagrindinės specifikacijos

• Vardinė srovė: 63 A
• Vardinė liekamoji srovė: 300 mA
• Polių skaičius: 4
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50 Hz
• Vardinė trumpojo jungimo srovė: 10 kA
• Atsparumas impulsinėms srovėms: 3 kA
• Montavimas: DIN bėgelis 35 mm
• Modulių plotis: 4 TE
• Gnybtų pajėgumas: 1,5 - 50 mm² vientisas, 1,5 - 35 mm² suvytas
• Apsaugos laipsnis: IP20 gnybtai, IP40 korpusas
• Darbinė temperatūra: -25 iki +40 °C

Rekomendacijos

Norint užtikrinti optimalią apsaugą, derinkite su tinkamu atsarginiu saugikliu, kad būtų pasiekta 10 kA vardinė trumpojo jungimo srovė. Užtikrinkite tinkamą vėdinimą korpusuose, kad būtų išlaikytas darbinės temperatūros diapazonas.
